Теплообменник (2004, 2005)

Слив охлаждающей жидкости и снятие крышки

Снимите крышку расширительного бачка.Поднимите автомобиль.Снимите щиток под автомобилем. Закреплено 7 зажимами. Смотрите иллюстрацию.Установите шланг на штуцере на радиаторе.Протяните шланг вниз к емкости.Откройте штуцер. Слейте охлаждающую жидкость двигателя.

Снятие компонентов

Снимите:

• центральную консоль. См.: Golvkonsol
• звукоизоляционную панель со стороны водителя. См.: Instrumentpanel nedre.

Снимите:

• кронштейны с обоих сторон блока управления микроклимата и винты, 3 шт. на каждом кронштейне
• воздушный канал

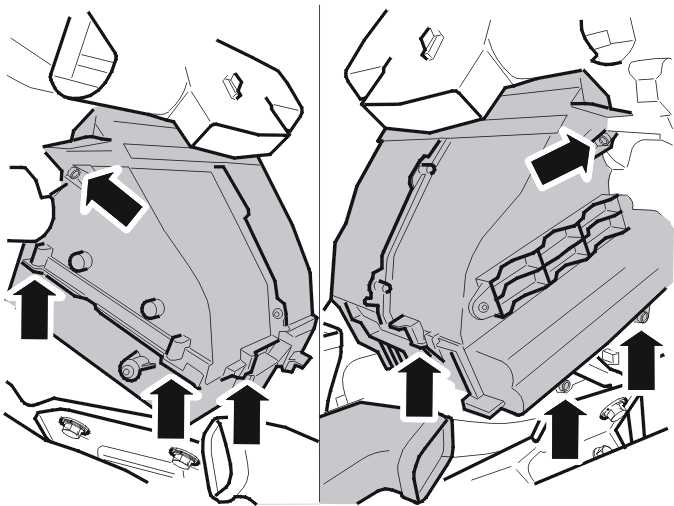

• винты, 8 шт., крышки.

Потяните крышку вбок и вниз/назад.

Снятие теплообменника

Поместите бумагу под муфты трубопровода для сбора пролитой охлаждающей жидкости.Снимите зажимы, удерживающие трубы. Смотрите иллюстрацию.

Примечание: Заметьте, как установлены зажимы.

Нажмите на трубы по направлению к панели капота, так чтобы они зашли в моторный отсек.

Подсказка: Также втяните трубы из моторного отсека. Это облегчит операцию.

Закупорьте трубы к теплообменнику так, чтобы охлаждающая жидкость не могла вытечь.Отведите теплообменник вверх на заднем крае. Выньте теплообменник по направлению к стороне пассажира.

Примечание: Заметьте, как расположено уплотнение на теплообменнике.

Установка теплообменника

Примечание: Тщательно установите новое уплотнение со снятым испарителем в качестве шаблона.

Установите теплообменник.

Подсказка: Чтобы труба находила соединялась, смажьте концы трубы небольшим количество масла.

Примечание: Используйте новые О-кольца на концах труб.

Вставьте трубы у соединения трубы теплообменника.

Примечание: Пользуйтесь новыми зажимами при соединении труб.

Устанавливайте зажимы так, чтобы они прочно зафиксировались. Должен быть слышен щелчок.

Примечание: Зажимы могут быть установлены только в одном положении в соединении труб.

Установка компонентов

Установите:

• 8 винтов на крышке. Затяните.
• воздушный канал
• кронштейны с обоих сторон блока управления микроклимата и винты, 3 шт. на каждом кронштейне. Затяните
• центральную консоль. См.: Golvkonsol.

Проверка функционирования и поиск утечек

Затяните сливной штуцер на радиаторе.Залейте охлаждающую жидкость и прогрейте двигатель до тех пор, пока не откроется термостат. Долейте, если необходимо.

Убедитесь, что муфта трубопровода не протекает.

Установите на место звукоизолирующую обшивку на стороне водителя согласно: Instrumentpanel nedre.
