Блок управления микроклиматом, замена (1999, 2000)

Подготовка

Примечание: Прежде чем заменять модуль управления, считайте данные с модуля управления. Это производится через связь VIDA. После замены модуля управления, в новый модуль управления должны быть запрограммированы соответствующие параметры.

Перед началом работы с системой управления микроклиматом

Осторожно: Следуйте правилам техники безопасности при работе с холодильными установками. См. Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja i A/C-systemet.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снятие

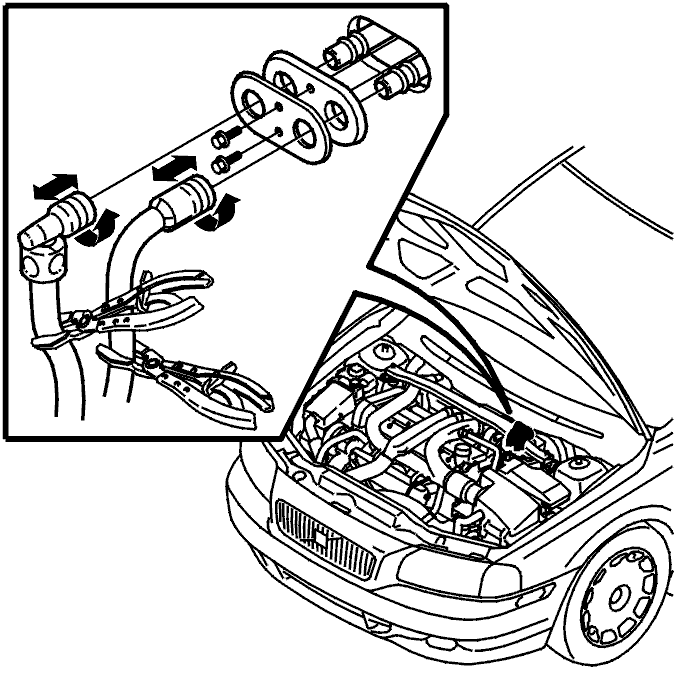

• Зажмите нагревательные шланги с помощью клещевого зажима 🔧 ЗАЖИМ ДЛЯ ШЛАНГА
• Отсоедините шланги обогревателя от теплообменника, вдавив разъем шланга. Поверните его в сторону, чтобы можно было вытянуть шланг
• Закупорьте трубки теплообменника
• крышку и резиновое уплотнение ввода.

Снимите:

• стеклоочиститель ветрового стекла. См. Механизм стеклоочистителя и электродвигатель стеклоочистителя, ветровое стекло, замена

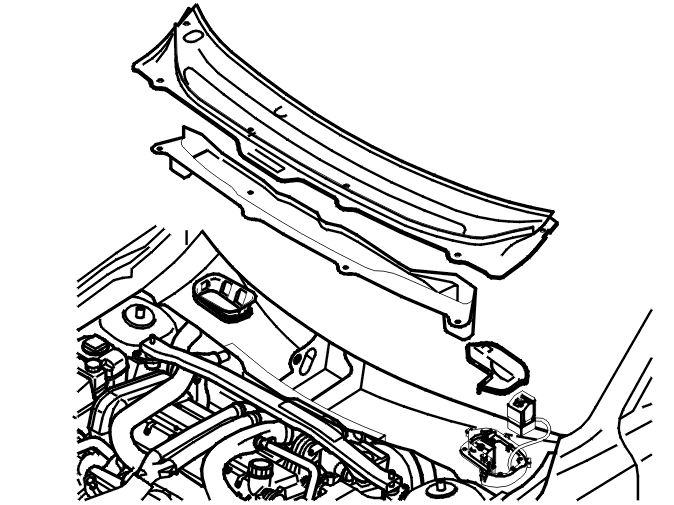

• капот, водоотвод и защиту от дождя. См. Капот, замена
• крышку разъемов в моторном отсеке-салоне
• Винт элемента конструкции.

Снимите теплоизоляционный щиток на перегородке. См. Замена теплового экрана клапана TXV.

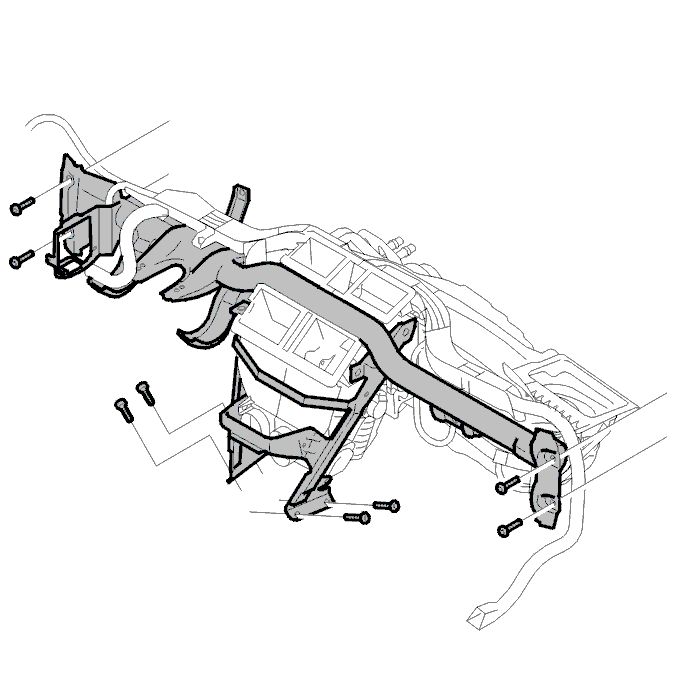

Снимите фиксирующий кронштейн трубок хладагента

• винты слева и справа от стойки А
• винты слева и справа от центральной консоли.

Снимите:

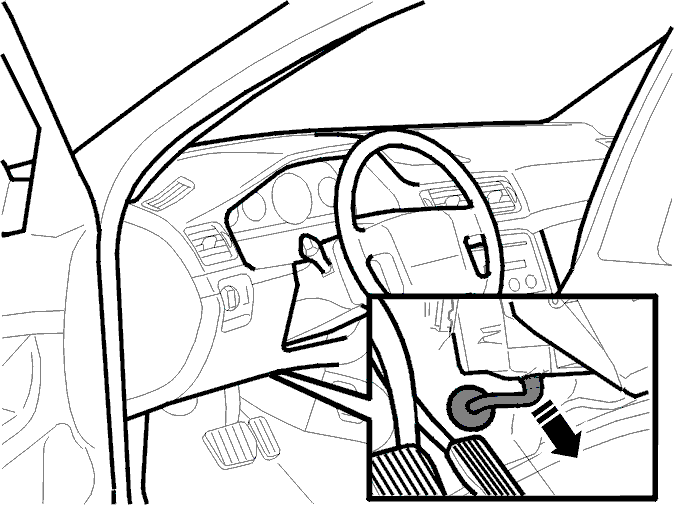

• воздуховоды с блока обогревателя пола
• водоотводы пола с левой и правой стороны.

• Сначала прочитайте раздел Подготовка
• Операции в моторном отсеке
• Отсоедините провод аккумулятора. См. Аккумулятор, замена
• Слейте хладагент из системы. См. Хладагент, слив.

Отсоедините разъемы, отвинчивая разъемы вверх, чтобы высвободилась резьба. Затем снимите разъемы.

Дополнительная работа в моторном отсеке на автомобилях с системой кондиционирования

• Отсоедините трубки хладагента от расширительного клапана.

Работа в салоне

Снимите:

• Приборную панель и центральную консоль. См. Приборная панель, замена

Примечание: Сдвиньте переднее сиденье в крайнее заднее положение. Предохраняйте пол и пороги.

Блок управления микроклиматом и элемент конструкции с кузова

Снимите:

• рулевую колонку с элемента конструкции: выверните четыре винта, которые удерживают рулевую колонку на месте. Отделите и наклоните вниз рулевую колонку.

Потяните элемент конструкции блока управления микроклиматом слегка назад.

Блок управления микроклиматом с элемента конструкции в салоне

Снимите:

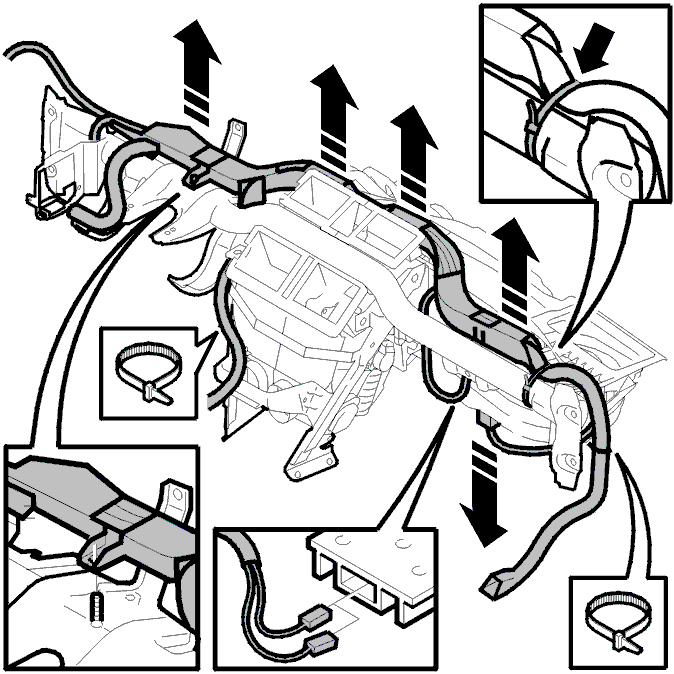

• ленточный хомут кабельного канала со стороны пассажира.

Снимите:

• кабельный канал позади и над блоком управления микроклиматом со стороны водителя.

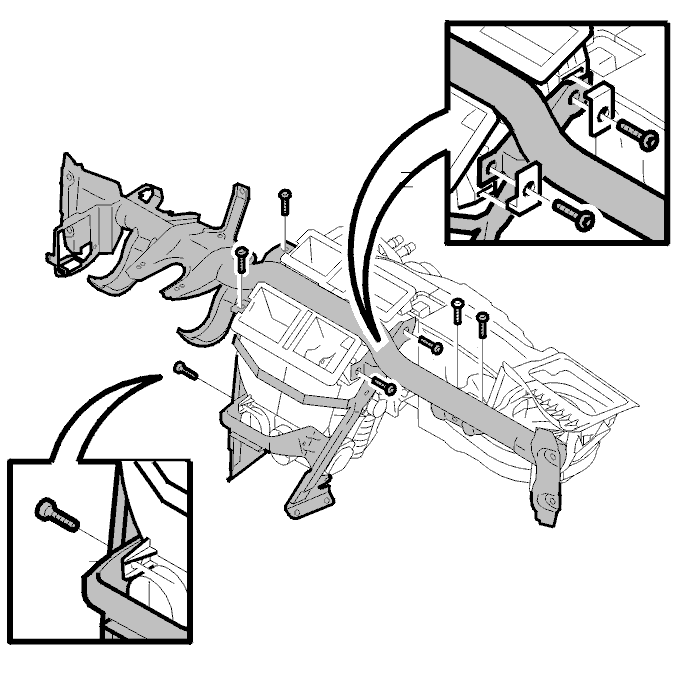

Снимите:

• 2 винта с блока управления микроклиматом-элемента конструкции со стороны пассажира
• винты, крепящие элемент конструкции к блоку управления микроклиматом с левой и правой стороны.

Ослабьте:

• крепление элемента конструкции к блоку управления микроклиматом.

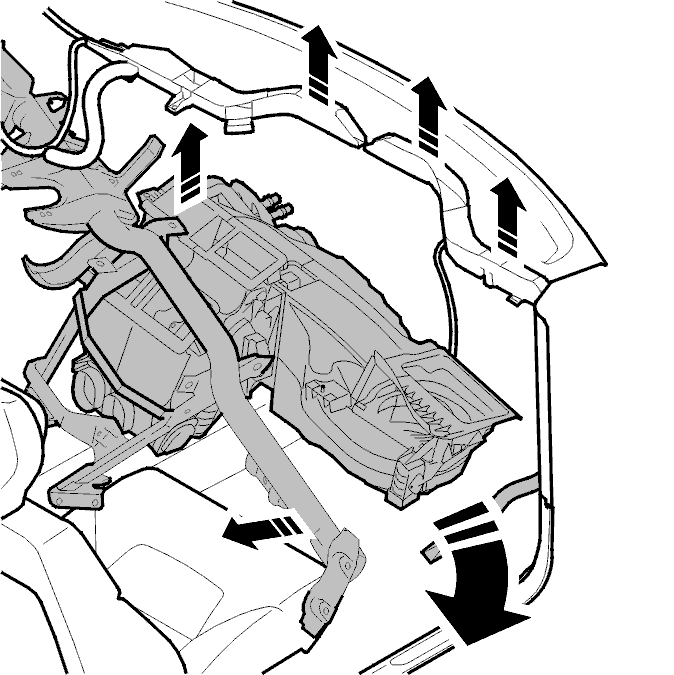

Придерживайте элемент конструкции и кабельный канал со стороны пассажира. Снимите блок управления микроклиматом со стороны пассажира.

Примечание: Необходимо два человека.

Снимите:

• выключатель электродвигателя вентилятора обдува.

Поднимите:

• кабельный канал за / над элементом конструкции со стороны пассажира
• кабельный канал над и позади крепления элемента конструкции.

Блока управления микроклиматом на элемент конструкции салона

• Проверьте и замените уплотнения пола, если необходимо.

Установите:

• переднее уплотнение трубки хладагента. Проверьте и замените уплотнительные кольца.

Положение:

• блок управления микроклиматом в автомобиле
• элемент конструкции на блоке управления микроклиматом

• Примечание: > Необходимо два человека.

Установите:

• винты и кронштейн на элемент конструкции блока управления микроклиматом.

• Установите и закрепите кабельный канал

• Проверьте и разместите кабели для магнитолы и блока оборудования приборной панели.

• Достаньте кабель для датчика на приборной панели и выключателя освещения.

• Поместите элемент конструкции блока управления микроклиматом вплотную к перегородке

• Проверьте положение по отношению к отверстию для трубок охлаждающей жидкости и теплообменника.

• Установите элемент конструкции блока управления микроклиматом на место, придавив его к стойке А перегородки

• Прикрепите элемент конструкции блока управления микроклиматом к стойке А винтами, не затягивая.

• Слегка закрепите элемент конструкции блока управления микроклиматом винтами на центральной консоли.

Затяните:

• элемент конструкции на стойке А

• винты на центральной консоли.

• Установите воздуховоды.

Другие операции в салоне

• В обратном порядке.

Операции в моторном отсеке

• В обратном порядке.Создайте разрежение в системе вакуумным насосом и проверьте систему. См. Хладагент, слив Заполните систему хладагентом. Проверьте на наличие утечек. См. Хладагент, слив.Установите провод аккумулятора. См. Аккумулятор, замена.

Заказ программного обеспечения

Закажите программное обеспечение. См. 9438271.

Завершение

После замены модуля управления, должны быть выполнены следующие операции.

• Перепрограммируйте запрограммированную клиентом информацию
• Проведите саморегулировку крайних положений электродвигателя заслонки
• Выполните дорожное испытание автомобиля. Убедитесь, что функционирование двигателя в порядке
• Затем убедитесь, что при проведении замены не было зарегистрировано никаких кодов неисправности.

Информацию о программировании модуля управления, саморегулировке электродвигателя заслонки и cчитывании кодов неисправности можно найти в "Связь VIDA".
