Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Описание процедуры
Примечание: В 2004 году выпуска было внесено изменение в крепление аккумулятора, при этом крышка на весь аккумулятор (большая крышка) была заменена крышкой, которая закрывает только положительный вывод аккумулятора (маленькая крышка). Выберите процедуру замены следующим образом:
- замена (большая крышка)
- замена (маленькая крышка)
Аккумулятор, замена (большая крышка)
Демонтаж аккумулятора

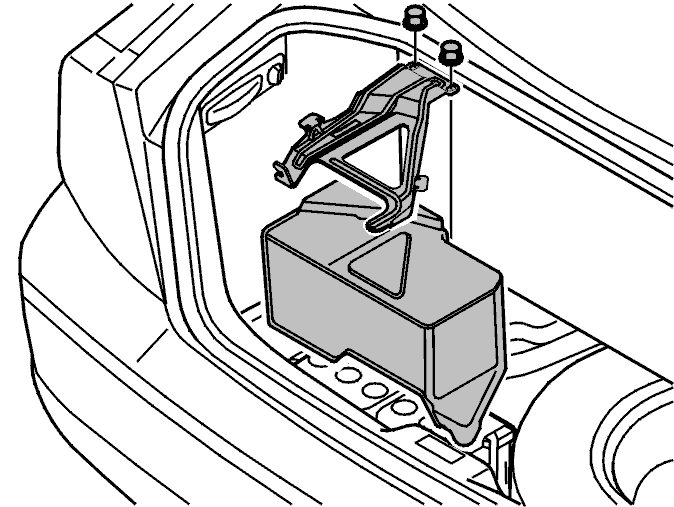

Снимите:
- люк в полу
- гайки (2), удерживающие крепление на полу, и открутите гайку, фиксирующую крепление на задней поперечной балке
- крепление
- брызговик.
Осторожно: Указания по демонтажу и установке проводов аккумулятора см. в Аккумуляторная батарея, отсоединение.

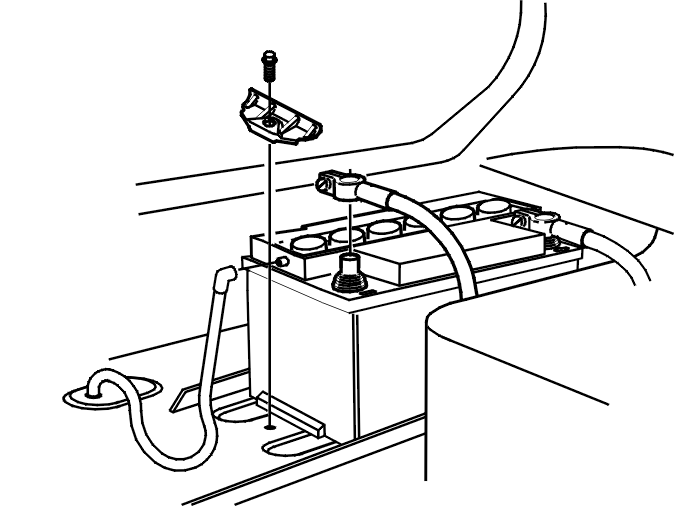

Стяните сливной шланг с боковой стороны аккумулятора
Снимите:
- провода аккумулятора от выводов аккумулятора
- винт и кронштейн.
Выньте аккумулятор.
Примечание: Для определения работоспособности аккумулятора необходимо проверить его рабочие характеристики согласно Felsökning och test av batteriet (если эта проверка не была проведена ранее).
Установка аккумулятора
Осторожно: При снятии и установке проводов аккумулятора. См. Аккумуляторная батарея, отсоединение
Установите:
- аккумулятор
- винт и кронштейн, затянуть с моментом 25 Нм
- провода аккумулятора к выводам аккумулятора, затянуть с моментом 2,5 Нм
- дренажный шланг к торцевой панели аккумулятора
- защитную крышку
- крепление
- гайки (2), удерживающие крепление на полу, и затяните гайку, фиксирующую крепление на задней поперечной балке
- люк в полу.
Аккумулятор, замена (маленькая крышка)
Примечание: Если автомобиль оборудован дополнительным сидением, обращенным назад, или модулем управления низкочастотным динамиком (SUB), см. замена (большая крышка).
Демонтаж аккумулятора

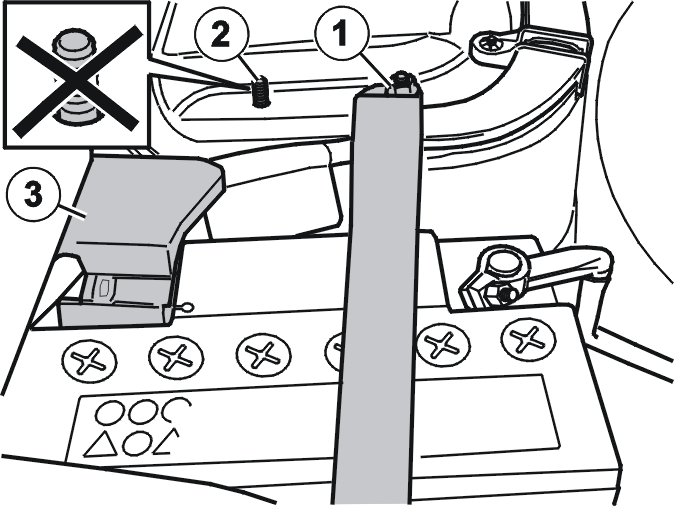

Поднимите люк пола
Снимите:
- гайку (1), удерживающую крепление на полу, и открутите гайку, фиксирующую крепление на задней поперечной балке
- крепление.
Отверните крышку выводов (3).
Осторожно: Указания по демонтажу и установке проводов аккумулятора см. в Аккумуляторная батарея, отсоединение.
Стяните сливной шланг с боковой стороны аккумулятора
Снимите:
- провода аккумулятора от выводов аккумулятора
- винт и кронштейн.
Выньте аккумулятор.
Примечание: Для определения работоспособности аккумулятора необходимо проверить его рабочие характеристики согласно Felsökning och test av batteriet (если эта проверка не была проведена ранее).
Установка аккумулятора
Осторожно: Указания по демонтажу и установке проводов аккумулятора см. в Аккумуляторная батарея, отсоединение.
Перенесите крышку выводов на новый аккумулятор.
Установите:
- аккумулятор
- винт и кронштейн, затянуть с моментом 25 Нм
- провода аккумулятора к выводам аккумулятора, затянуть с моментом 2,5 Нм
- дренажный шланг к торцевой панели аккумулятора
- крышку выводов (3).
Осторожно: Крепление должно фиксироваться правым винтом (1).
Установите:
- крепление
- гайку (1), удерживающую крепление на полу, и затяните гайку, фиксирующую крепление на задней поперечной балке
- люк в полу.
