Механизм стеклоочистителя и электродвигатель стеклоочистителя, ветровое стекло, замена

Подготовка

• Убедитесь, что электродвигатель стеклоочистителя находится в исходном положении. Включите зажигание. Включите и выключите стеклоочистители
• Выключите зажигание.

Скребки стеклоочистителя ветрового стекла

• Отведите рычаг стеклоочистителя
• Снимите скребок стеклоочистителя.

Рычаги стеклоочистителя ветрового стекла

• Снимите защитную крышку с гайки
• Защищайте задний край капота и рычаг стеклоочистителя. Например, используйте ленту (как показано на иллюстрации)
• Ослабьте гайку рычага стеклоочистителя на несколько оборотов. Оставьте гайку на месте, чтобы защитить резьбу на шейке вала

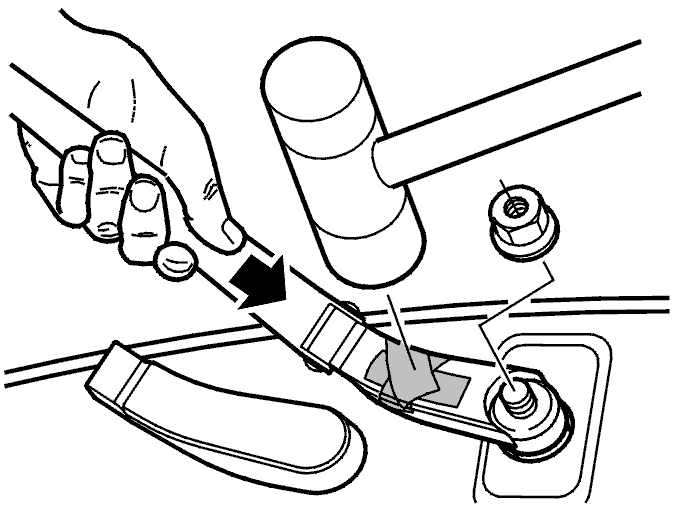

• Прижмите рычаг стеклоочистителя вниз. Осторожно постучите по нему. Используйте пластмассовую киянку (как показано на иллюстрации)
• Снимите гайку и рычаг стеклоочистителя.

Механизм стеклоочистителя ветрового стекла

• Снимите рычаги стеклоочистителей ветрового стекла, см.Рычаги стеклоочистителя ветрового стекла

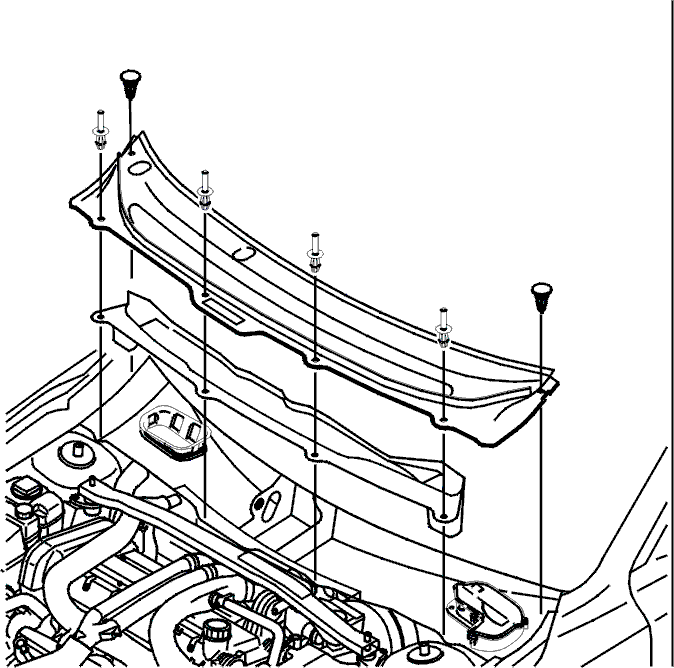

• Снимите нагнетательную камеру и водоотвод. См.Капот, замена
• Отсоедините 2 разъема от электродвигателя стеклоочистителя
• Выверните винты из механизма. Снимите выступ с резиновой втулки.

Электродвигатель стеклоочистителя ветрового стекла

• Снимите рычаги стеклоочистителей. Смотрите инструкции Рычаги стеклоочистителя ветрового стекла
• Снимите механизм стеклоочистителя. См.Механизм стеклоочистителя ветрового стекла
• Снимите верхний рычаг управления с шара. Используйте гаечный ключ
• Снимите нижний рычаг управления. Используйте гаечный ключ

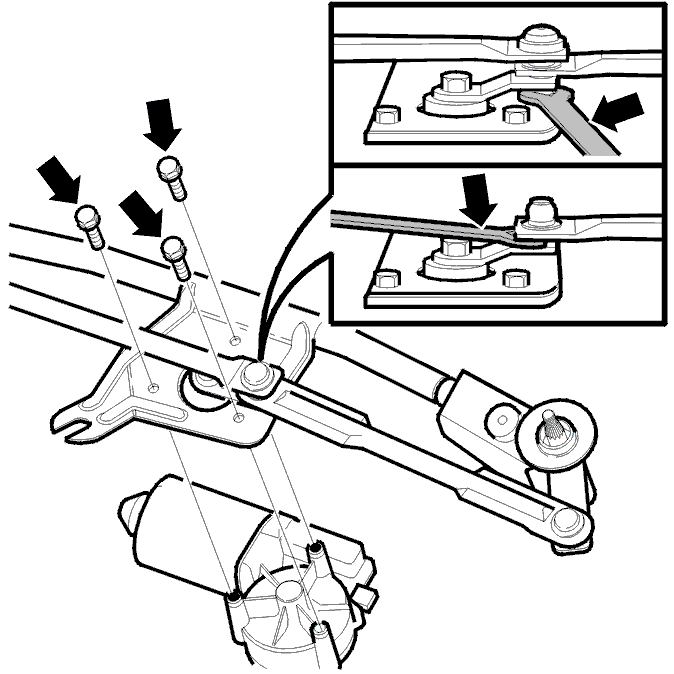

• Выверните 3 винта из электродвигателя стеклоочистителя ветрового стекла.

Электродвигатель стеклоочистителя ветрового стекла

• Смажьте шар на соединительном рычаге смазкой
• Установите 3 винта электродвигателя стеклоочистителя ветрового стекла
• Расположите гаечный ключ в качестве опоры между соединительным рычагом и кронштейном и головкой винта. См. иллюстрацию

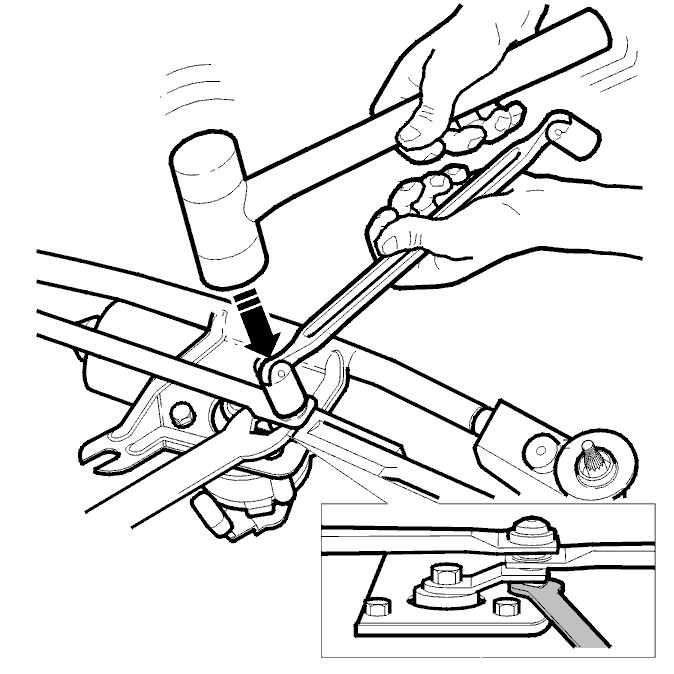

• Расположите рычаг управления на шаре. Осторожно вбейте рычаг управления на место. Используйте втулку и киянку.

Механизм стеклоочистителя ветрового стекла

• Смажьте выступ мыльным раствором
• Установите механизм в правильное положение
• Затяните винты
• Подсоедините разъемы
• Затяните винты. Затяните до20 Н·м. Начните с наружного винта (самого близкого к переднему крылу)
• Установите панель над механизмом стеклоочистителя
• Перенастройте электродвигатель стеклоочистителя и механизм, включив зажигание, а затем включите и выключите выключатель стеклоочистителя
• Установите рычаги стеклоочистителя. См.Рычаги стеклоочистителя ветрового стекла.

Рычаги стеклоочистителя ветрового стекла

• Вдавите рычаг стеклоочистителя на место на шейке вала
• Завинтите гайку на место, не затягивая

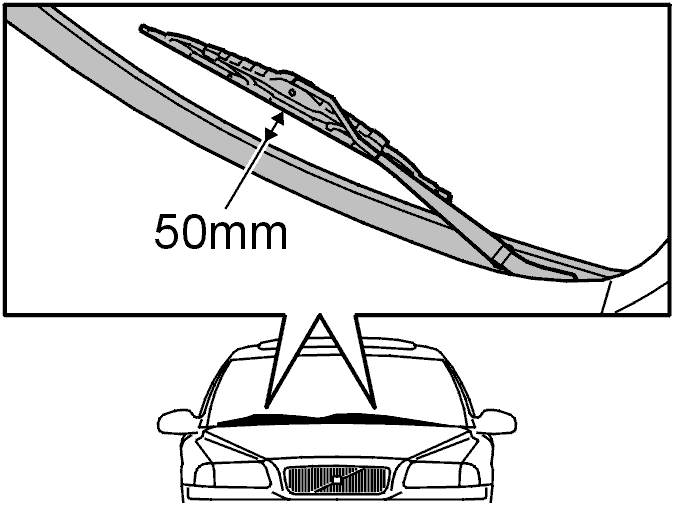

• Отрегулируйте рычаг стеклоочистителя в правильное положение. Смотрите иллюстрацию. Расстояние от центра скребка стеклоочистителя до верхнего края отделочной накладки должно быть 50 мм
• Затяните гайку. Затяните до20 Н·м
• Установите защитный кожух над гайкой.

Примечание: Снимите ленту для маскирования с рычагов стеклоочистителей и края капота.

Скребки стеклоочистителя ветрового стекла

В обратном порядке.

Другая информация

Чтобы отрегулировать рычаги управления. См.Тяги управления / механизм стеклоочистителя, регулировка.
