Замена заднего ветрового стекла (1996, 1997)

Снятие заднего ветрового стекла

Снимите:

• высокорасположенный фонарь стоп-сигнала. См.Детали заднего люка, замена
• резиновую накладку внутри
• механизм рычага стеклоочистителя. См.Механизм стеклоочистителя задней двери автофургона и электродви гатель
• электрические выводы обогреваемого заднего ветрового стекла
• заднюю панель
• блок заднего фонаря. См.Заднее освещение, замена (5-дв.).

Проденьте проволоку сквозь валик полиуретанового клея. Вырежьте заднее ветровое стекло таким же образом, как и переднее ветровое стекло.

Примечание: Нанесите ленту для маскирования на окрашенную часть кузова.

Установите окно:
Проверьте валик полиуретанового клея на задней двери автофургона. Если необходимо, выровняйте зубилом. Можно оставить слой приблизительно 1 мм. Очистите при помощи очистителя H.Проверьте и замените (если необходимо) четыре прокладки на раме.Срежьте валик полиуретанового клея зубилом, если окно будет использоваться повторно.Используйте активатор для стекла, чтобы очистить участок, на который будет накладываться полиуретановый клей. Можно оставить слой приблизительно 1 мм.Нанесите грунтовку для стекла на поверхность. Нанесите обильно, но без потеков. Дайте грунтовке высохнуть до тех пор, пока поверхность не станет матовой.Снимите ленту для маскирования.

Примечание: Установите новый внутренний резиновый элемент. Убедитесь, что резиновый элемент нигде не касается ветрового стекла. Отрегулируйте фланец, если резиновый элемент касается ветрового стекла.

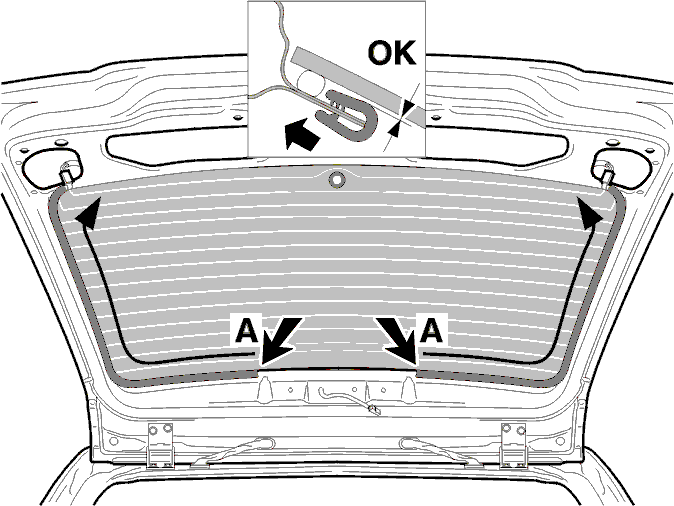

Установите отделочные накладки. Приклейте новую отделочную накладку приблизительно в 5 мм от внешнего края и приблизительно 1 мм от верхнего и нижнего краев соответственно. Установите отделочную накладку. Начните с отметки в положении (А) слева и справа на верхней стороне фланца заднего ветрового стекла.Установите уплотнительную накладку.Начните с отметки (А) слева и справа на верхней стороне фланца заднего ветрового стекла.Нанесите полиуретановый клей на стекло.Установите ветровое стекло. Прикрепите ветровое стекло к крыше двумя отрезками ленты.Полностью закройте заднюю дверь автофургона перед установкой ветрового стекла.

Установите:

• электродвигатель стеклоочистителя задней двери автофургона. См.Механизм стеклоочистителя задней двери автофургона и электродви гатель
• рычаг стеклоочистителя и скребок стеклоочистителя. См.Механизм стеклоочистителя задней двери автофургона и электродви гатель
• электрические выводы обогреваемого заднего ветрового стекла
• высокорасположенный фонарь стоп-сигнала. См.Детали заднего люка, замена
• блок заднего фонаря и панель заднего ветрового стекла. См.Заднее освещение, замена (5-дв.).

Подготовка

• Приготовьте заднее сиденье. См.Снятие/установка боковых панелей в багажном отделении автомобил ей V40.

Снятие внутренней панели стойки С

• Снимите внутреннюю панель со стойки C. См.Панели и консоли.

Снятие внутренней панели стойки D

• Снимите внутреннюю панель со стойки D. См.Панели и консоли.

Снятие катушки (инерционной) ремня безопасности

Снимите:

• Катушку (инерционную) ремня безопасности. См.Ремни безопасности.

Отсоединение радиоантенны (если имеется)

Снимите:

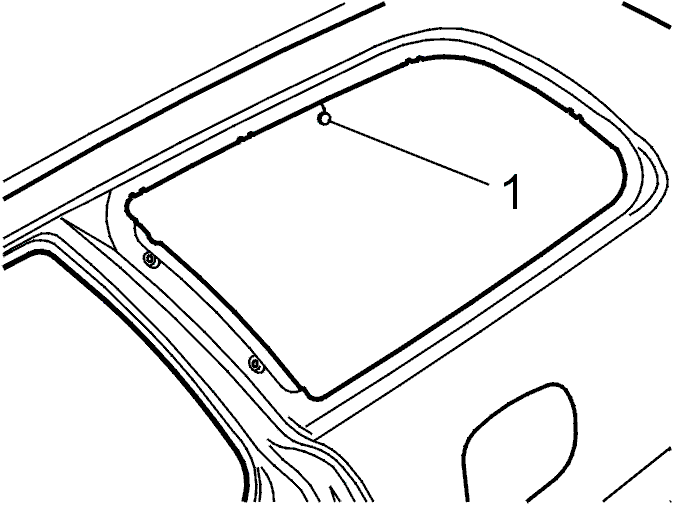

• Разъем (1) радиоантенны. Используйте инструмент для уплотнения.

Примечание: Если окно будет использоваться повторно, обеспечьте, чтобы проводка антенны не была повреждена.

Разрезание валика полиуретанового клея. Этап 1

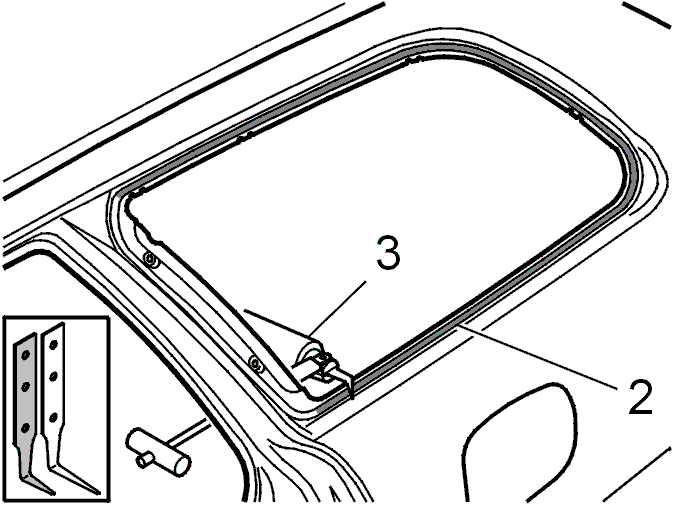

• Разрежьте вдоль отмеченного края и валика (2) полиуретанового клея. Используйте инструмент (3), номер 9512786
• Используйте нож с коротким лезвием, номер 9512787. Не повредите краску!

Примечание: Используйте мыльный раствор. Это облегчит разрезание. Следите за тем, чтобы обивка потолка автомобиля не загрязнялась и не повреждалась.

Разрезание валика полиуретанового клея. Этап 2

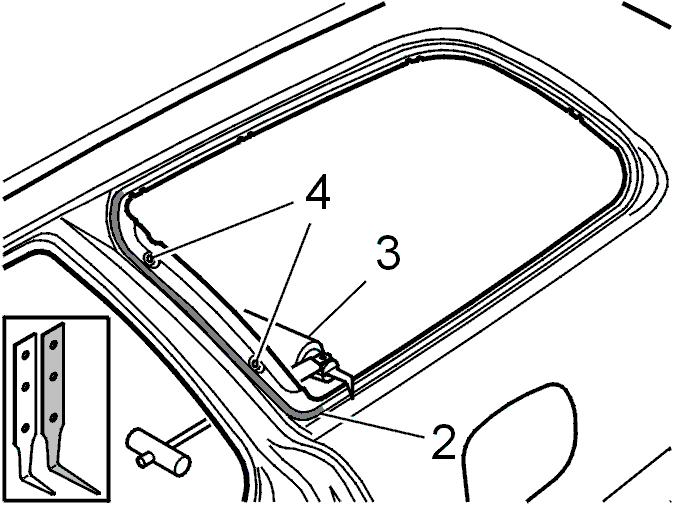

• Разрежьте вдоль отмеченного края и валика (2) полиуретанового клея. Используйте инструмент (3), номер 9512786. НЕ отрезайте направляющие штифты (4)
• Используйте нож с длинным лезвием, номер 9512788. Не повредите краску!
• Удерживайте задний край окна на небольшом расстоянии от кузова, чтобы оставшуюся часть отмеченного валика (2) полиуретанового клея можно было достать ножом с тонким лезвием.

Примечание: Используйте мыльный раствор. Это облегчит разрезание.

Установка задних боковых окон

• Установите боковое окно. См.Установка заднего бокового окна
• При работе с полиуретановым клеем на фланце кузова см.PUR на фланце корпуса
• Очистите участок окна, на который будет наноситься полиуретановый клей. Используйте очиститель H (черный колпачок)
• Нанесите активатор для стекла (желтый колпачок) на участок окна, на который будет наноситься полиуретановый клей
• Нанесите грунтовку для стекла (зеленый колпачок) на участок окна, на который будет наноситься полиуретановый клей
• Нанесите обильно, но без потеков
• Дайте грунтовке высохнуть до тех пор, пока поверхность не станет матовой

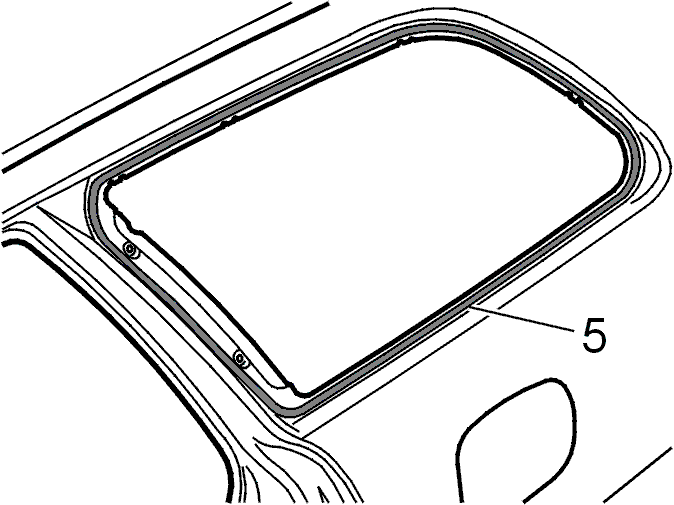

• Нанесите активатор PUR / RIM (синий колпачок) на оставшийся валик (5) полиуретанового клея на фланце кузова
• Установите оба картриджа в клеящий пистолет. Установите смесительные трубки
• Нанесите клей на окно или на фланец кузова
• Прижмите окно рукой в правильное положение
• Закрепите лентой.

Установка радиоантенны (если имеется)

Установите:

• Разъем (1) радиоантенны.

Примечание: Не повредите проводку антенны.

Установка катушки (инерционной) ремня безопасности

Установите:

• Катушку (инерционную) ремня безопасности. См.Ремни безопасности.

Установка внутренней панели стойки D

• Установите внутреннюю панель на стойку D. См.Панели и консоли.

Установка внутренней панели стойки C

• Установите внутреннюю панель на стойку С. См.Панели и консоли.

Заключительные операции

• Установите на место заднее сиденье. См.Снятие/установка боковых панелей в багажном отделении автомобил ей V40.

Ремонт нагревательных элементов в заднем ветровом стекле.
