Детали заднего люка, замена

Демонтаж/монтаж изоляции заднего люка

• Снимите накладную панель с заднего люка.
• Снимите саморезные винты (2 шт.) с ручки.
• Вытащите панель из зажимов.
• Проверьте крепления зажимов.

Замена высокорасположенного заднего фонаря

• Поверните стопорные шплинты на обеих сторонах на 90°.
• Снимите крышку.
• Отсоедините контактный разъем.
• Снимите два саморезных винта.
• Смонтируйте в обратном порядке.

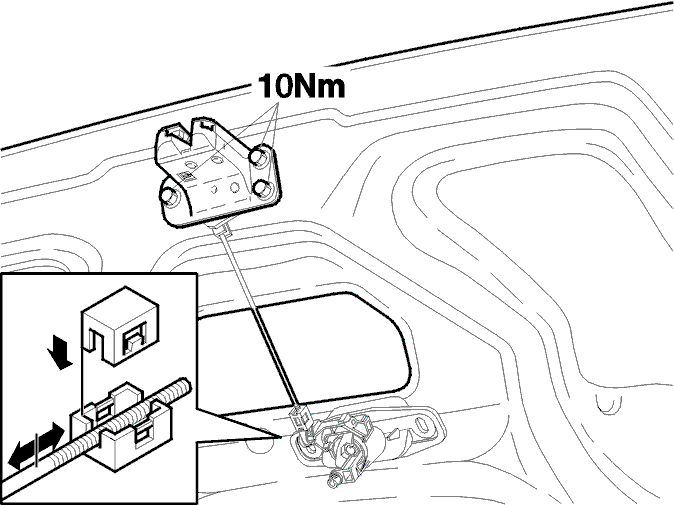

Замена механизма замка заднего люка

• Снимите панель с заднего люка, см. Демонтаж/монтаж изоляции заднего люка.
• Демонтируйте узел задней фары целиком, см. Замена узла задней лампы целиком.
• Высвободите тягу замка от замка.
• Открутите три винта крепления замка и снимите замок.
• Демонтируйте контактные разъемы.
• Смонтируйте в обратном порядке.
• Переставьте и отрегулируйте тягу. Оттяните тягу и насадите фиксирующий зажим.
• Затяните винты, момент затягивания: 10 Нм.

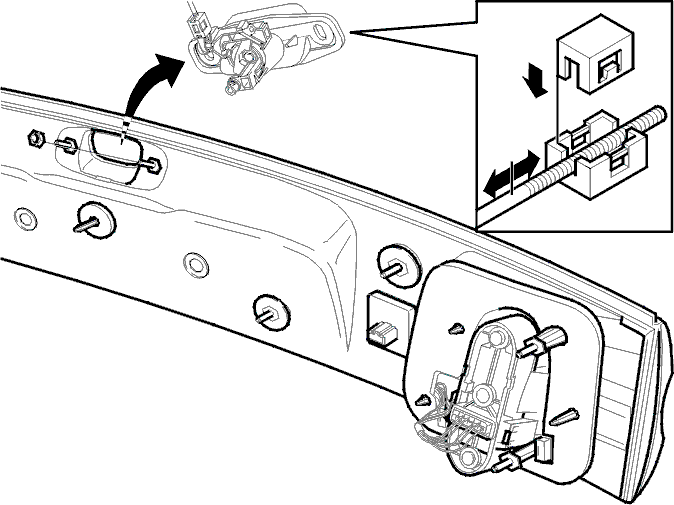

Демонтаж/монтаж цилиндра замка заднего люка

• Демонтируйте накладную панель заднего люка, см. Демонтаж/монтаж изоляции заднего люка.
• Демонтируйте узел задней фары целиком, см. Замена узла задней лампы целиком.
• Высвободите маневровый шток центрального замка.
• Демонтируйте тягу от замка.
• Выдавите цилиндр замка с держателем и снимите его вращательным движением.
• Смонтируйте в обратном порядке.
• Проверьте резиновое уплотнение.

Примечание: При регулировке тяги, отожмите цилиндр замка насколько возможно вправо.

Замена газового амортизатора

• Откройте задний люк и подоприте его.
• Немного приподнимите замок и стяните газовый амортизатор с шарового шарнира (2 шт.).
• Смонтируйте в обратном порядке.
• Смажьте шаровые шарниры.

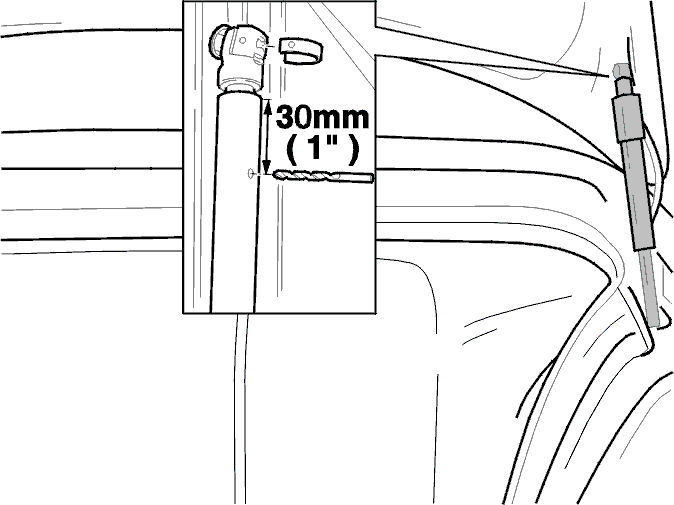

Примечание: При замене газового амортизатора из старого газового амортизатора следует выпустить газ.

• Просверлите отверстие 4 мм, как показано на рисунке.

Внимание: При сверлении пользуйтесь защитными очками.

Модель выпуска 1996-1999, см. Модели выпуска 1996-1999.Модель выпуска 2000 -, см. Модели выпуска 2000.

Замена узла задней лампы целиком

• Снимите накладную панель, см. Демонтаж/монтаж изоляции заднего люка.
• Отсоедините белый контактный разъем.
• Снимите 10 гаек.
• Осторожно выдавите узел из заднего люка.

Монтаж узла задней лампы

• Проверьте резиновую прокладку.
• Очистите узел задней лампы и задний люк.
• Смонтируйте узел задней лампы и сильно закрутите винты (10 шт.) вручную.

• Подсказка: > Проверьте и смонтируйте резиновую прокладку во время монтажа узла задней лампы.

Затяните винты с моментом 7,5 Нм. Начинайте со среднего.
- Подсоедините белый контактный разъем.
- Проверьте функционирование задней лампы
- Смонтируйте заднюю панель согласно .

Замена узла задней лампы целиком

• Снимите накладную панель, см. Демонтаж/монтаж изоляции заднего люка.
• Отсоедините белый контактный разъем.
• Снимите 8 гаек.
• Сожмите зажим (А).
• Осторожно выдавите узел из заднего люка.

Монтаж узла задней лампы

• Проверьте резиновую прокладку.
• Очистите узел задней лампы и задний люк.
• Смонтируйте узел задней лампы и сильно закрутите винты (8 шт.) вручную.
• Проверьте, чтобы зажим (А) зафиксировался.

• Подсказка: > Проверьте и смонтируйте резиновую прокладку во время монтажа узла задней лампы.

Затяните винты с моментом 7,5 Нм. Начинайте со среднего.
- Подсоедините белый контактный разъем.
- Проверьте функционирование задней лампы
- Смонтируйте заднюю панель согласно .

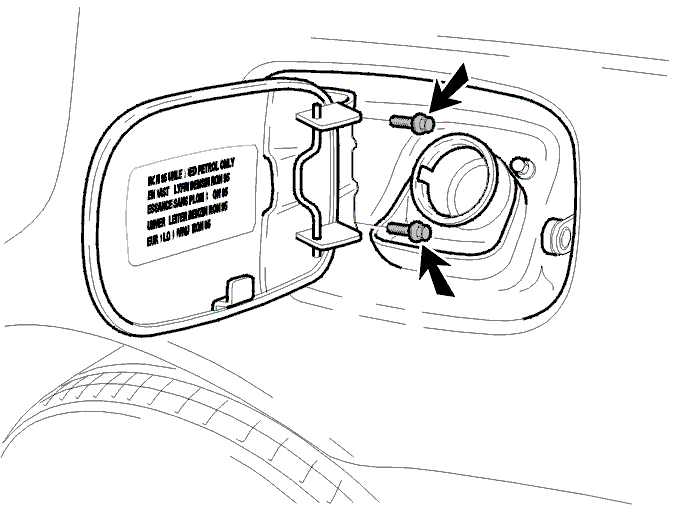

Замена люка крышки бака

• Демонтируйте два винта.
• Закрутите два винта, не затягивая, установите люк крышки бака на место и затяните, момент затягивания: 8 Нм.
