Панели и консоли

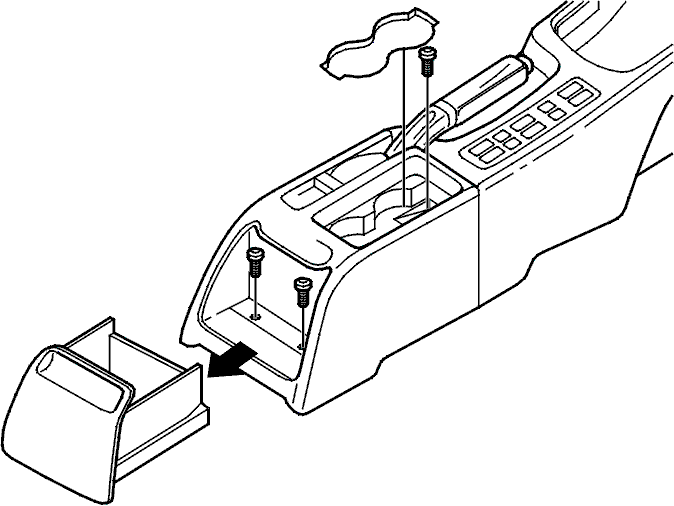

Снятие задней центральной консоли

Снимите:

• корзину для бумаг
• два винта с обратной стороны
• уплотнение и винт в передней части

• кронштейн.

• Установите в обратном порядке.

Снятие боковой панели с центральной консоли

• Выверните винт
• Потяните панель наружу и вперед

• Проверьте стопорный зажим.

• Выполните установку в обратной последовательности

• Убедитесь, что зажим расположен правильно.

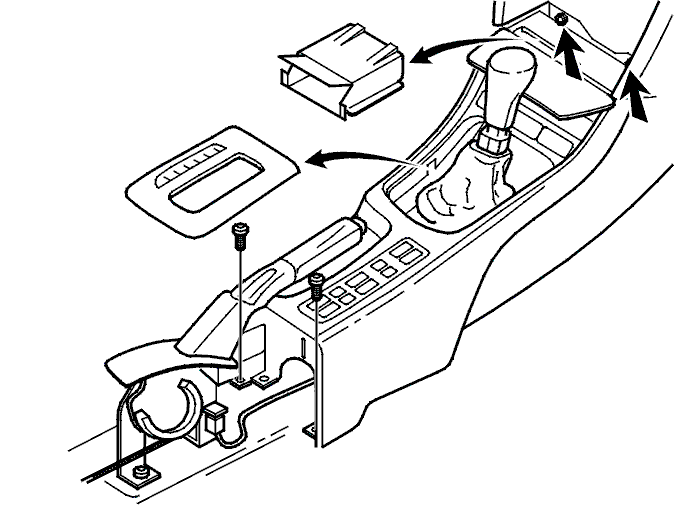

Снятие передней центральной консоли

• Снимите центральные панели
• Снимите заднюю центральную консоль. См. ru-RU0900c8af8047d44b#KC01451467
• Выверните два винта с обратной стороны

• Снимите панель с рычага переключателя передач.

• Автомобили с коробкой передач с ручным управлением:сдвиньте панель вперед, снимите ее, потянув назад.

• Автомобили с автоматической коробкой передач:осторожно снимите панель. Используйте инструмент для уплотнения.Снимите фонари.

• Снимите панель управления. Отсоедините разъемы

• Снимите кронштейн приборной панели, см. Снятие приборной панели
• Снимите пепельницу
• Выверните два винта. Вытяните консоль
• Отсоедините разъемы.

Снятие передней центральной консоли

• Выдавите переднюю панель управления. Отсоедините разъемы
• Снимите заднюю панель управления. Отсоедините разъемы
• Полностью задействуйте стояночный тормоз
• Потяните консоль назад. Снимите вращательным движением

• Проденьте кожух рычага переключателя передач сквозь консоль.

• Выполните установку в обратной последовательности

• Переставьте панели, если это необходимо.

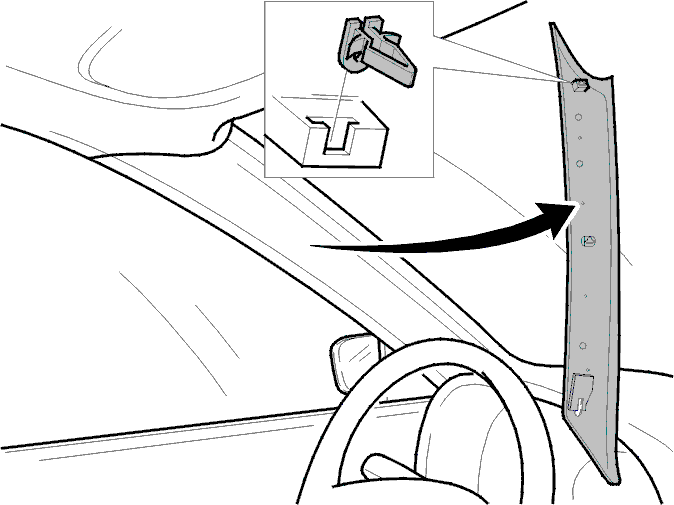

Замена внутренней панели на стойке А

Панель закреплена двумя зажимами.

• Стяните панель со стойки А
• Проверьте зажимы
• Вставьте панель вращательным движением
• Нажмите на панель вниз, так чтобы она закрепилась.

Примечание: Убедитесь, что ваши руки чистые.

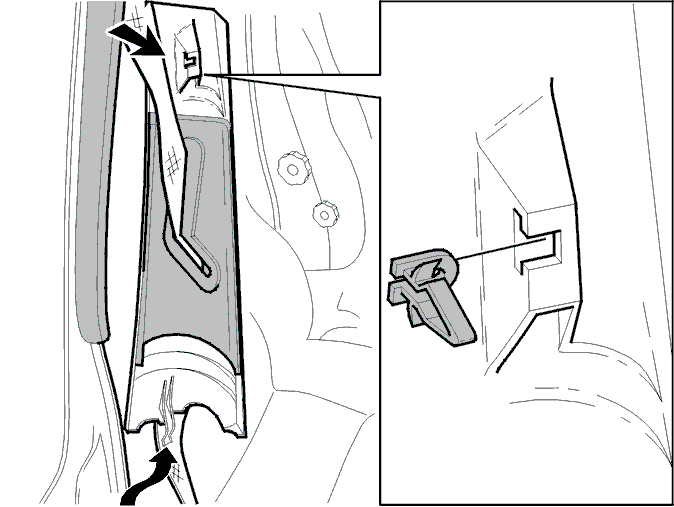

Замена внутренней панели на стойке В

• Стяните панель в верхней части
• Выньте панель в нижней части.

Примечание: Будьте осторожны с проводкой натяжного устройства ремня безопасности.

• Снимите передний ремень безопасности через отверстие для надувной подушки безопасности SIPS
• Вставьте ремень безопасности через вырез в панели
• Установите в обратном порядке.

Примечание: Закрепление разъема натяжного устройства ремня безопасности.

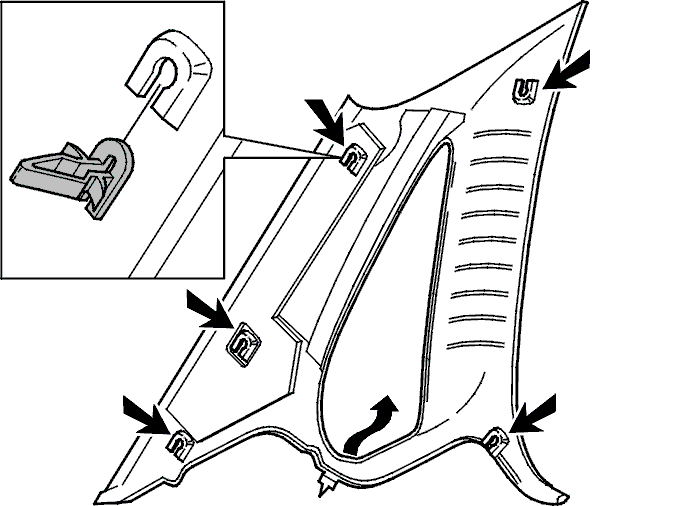

Замена внутренней панели на стойке С, 4-дверные автомобили

• Осторожно оттяните панель от зажимов
• Снимите панель

• Проверьте штырьки.

• Установите в обратном порядке.

Замена внутренней панели на стойке С, 5-дверные автомобили

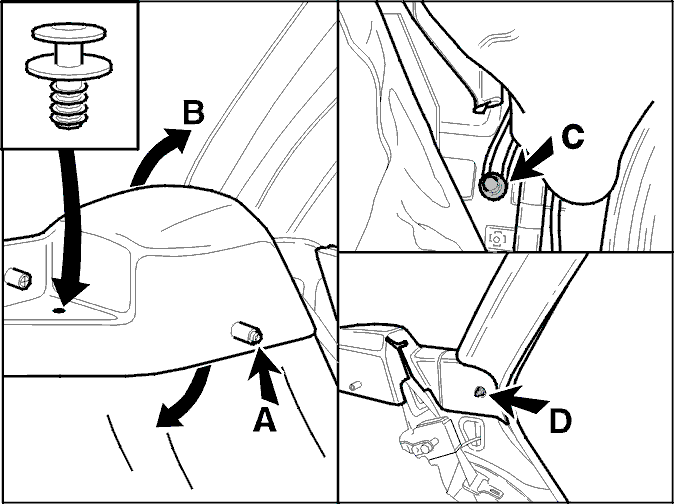

• Снимите кронштейн втулки ролика. Выверните самонарезающий винт. (A)
• Стяните панель на боковой стороне. (B)
• Наклоните сиденье вперед
• Выверните винт (С). Снимите боковой элемент, сдвинув его вверх
• Вдавите штырь. Снимите зажим (D)
• Стяните панель
• Сложите спинку сиденья вперед. Снимите панель. Проденьте ремень безопасности.

• Установите в обратном порядке.

Примечание: Сначала установите заново все зажимы на панели. Расположите панель. Вдавите панель на место.

Примечание: Панель стойки С устанавливается над панелью стойки D.

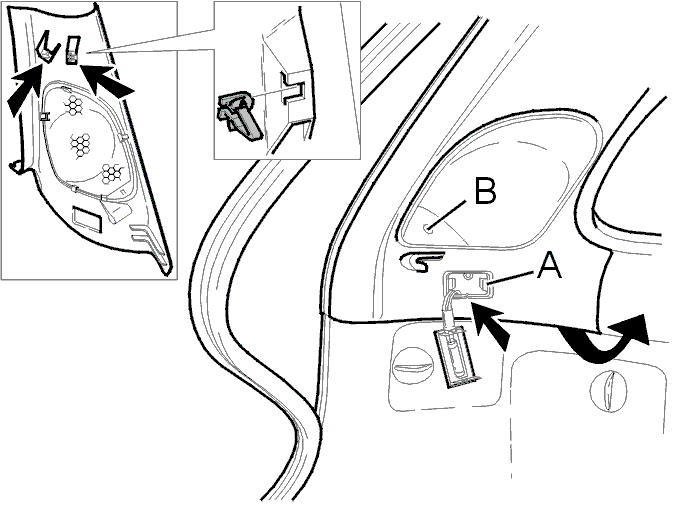

Замена внутренней панели на стойке D, 5-дверные автомобили

• Снимите панель громкоговорителя
• Снимите фонарь освещения в багажном отсеке. Отсоедините разъемы
• Выверните винт. Отсоедините панель. Потяните панель вверх (одновременно поворачивая ее вперед)

• Вытяните панель с места ее расположения под панелью стойки С.

• Установите в обратном порядке.

Примечание: Сначала установите заново все зажимы на панели. Расположите панель. Вдавите панель на место.

• Убедитесь, что резиновая накладка установлена правильно.

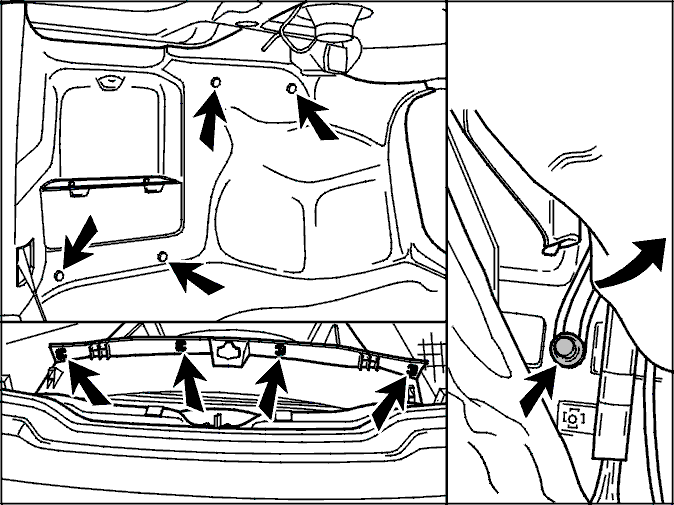

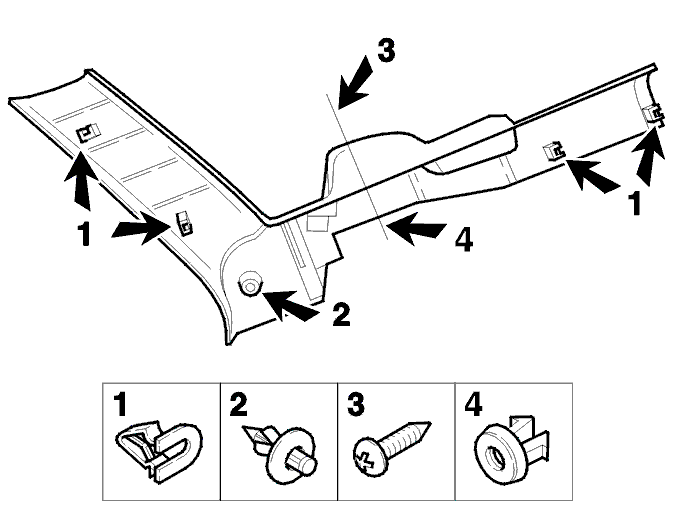

Замена боковых панелей в багажном отсеке, 4-дверные автомобили

• Снимите щиток с запасного колеса в отсеке
• Сложите спинку сиденья вперед
• Выверните винт. Выньте боковой элемент
• Снимите заглушки крепления на боковой стороне спинки сиденья и в багажном отсеке
• Снимите панель у запорной планки. (Стяните панель. Снимите панель прямо вверх)
• Осторожно стяните боковую панель.

Примечание: Не забывайте обо всех специальных креплениях.

• Переставьте все незакрепленные компоненты на новую панель.

• Установите в обратном порядке.

Замена боковых панелей в багажном отсеке, 5-дверные автомобили

• Снимите панель стойки D. Смотрите операцию 5-дверные автомобили

• Снимите панель стойки С. См. 5-дверные автомобили.

• Выньте направляющую рамы спереди

• Вдавите стопорные зажимы сзади. Выньте направляющую рамы
• Снимите стопорный зажим (А)
• Снимите панель во внутреннем направлении из-под низа
• Стяните панель из-под нижней задней панели

• Снимите панель (вытяните панель из-под коврового покрытия). Используйте вращательное движение.

• Выполните установку в обратной последовательности

• Расположите панель так, чтобы она была правильно расположена по отношению к монтажным отверстиям
• Правильно установите резиновую накладку на задней двери автофургона.
