Заднее освещение, замена (5-дв.)

Заднее освещение, 5-дверные автомобили

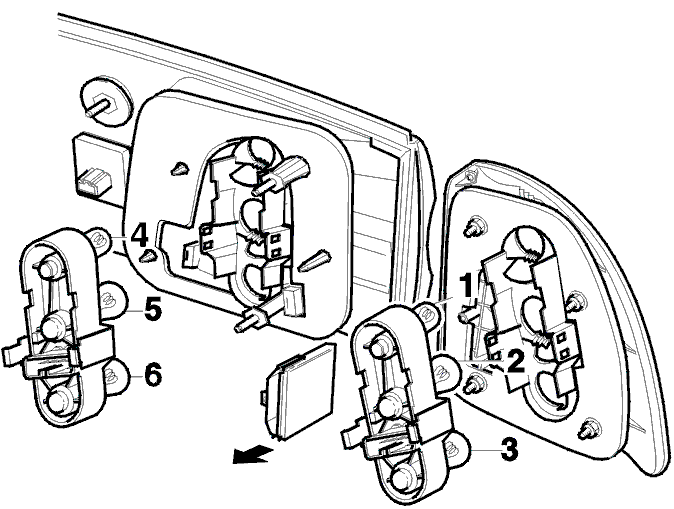

На рисунке показана левая лампа. То же самое, но в зеркальном отображении, касается правой лампы.Тип лампы накаливания Технические характеристики.1 = Задний свет.2 = Мигающие сигналы.3 = Тормозные сигналы.4 = Стояночный фонарь (загорается вместе с задним светом).5 = Сигналы заднего хода.6 = Лампа заднего противотуманного света (слева в автомобилях с левосторонним управлением, справа в автомобилях с правосторонним управлением).

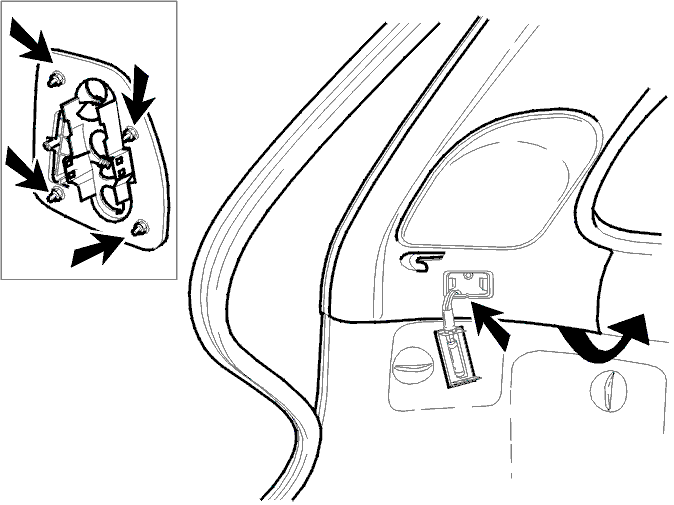

Замена все задней фары/задней лампы на кузове, 5-дв.

• Частично отделите резиновое уплотнение.
• Демонтируйте лампу освещения багажника.
• Демонтируйте самонарезной винт и уберите панель (поверните нижней стороной вперед).
• Снимите 4 гайки.

Смонтируйте в обратном порядке.

Примечание: Сначала установите зажимы на панели, затем установите её на место и прижмите.

Модели выпуска 1996-1999 Модели выпуска 1996-1999.Модель выпуска 2000 Модели выпуска 2000.

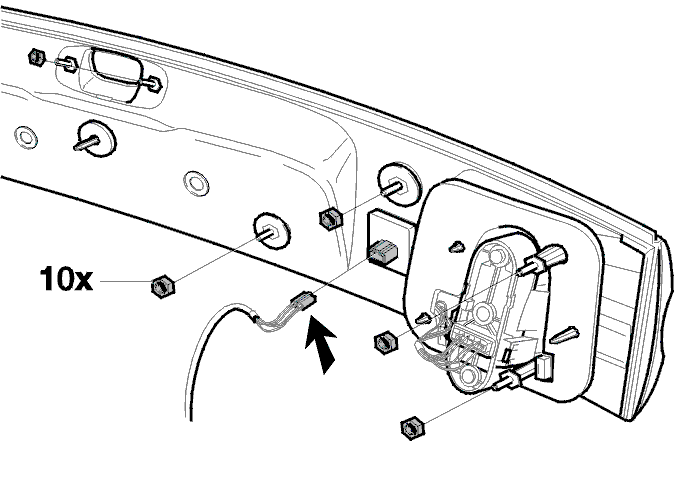

Замена задних фар в кузове, 5-дв.

• Снимите обечайку крышки багажника (осторожно вытащите зажимы). См. также .
• Отсоедините 4-полюсный контактный разъем.
• Снимите гайки крепления (10 шт.) и выньте узел задней фары целиком.

Монтаж задних фар в кузове, 5-дв.

• Проверьте резиновые прокладки

• Подсказка: > Установите резиновые прокладки во время монтажа узла задней фары.

Смонтируйте узел задней фары и закрутите гайки крепления вручную. Затем затяните с моментом 7,5 Нм. Начинайте со средней гайки крепления.
- Смонтируйте 4-полюсный контактный разъем.
- Смонтируйте обечайку крышки багажника. См. также .

Проверьте функционирование.

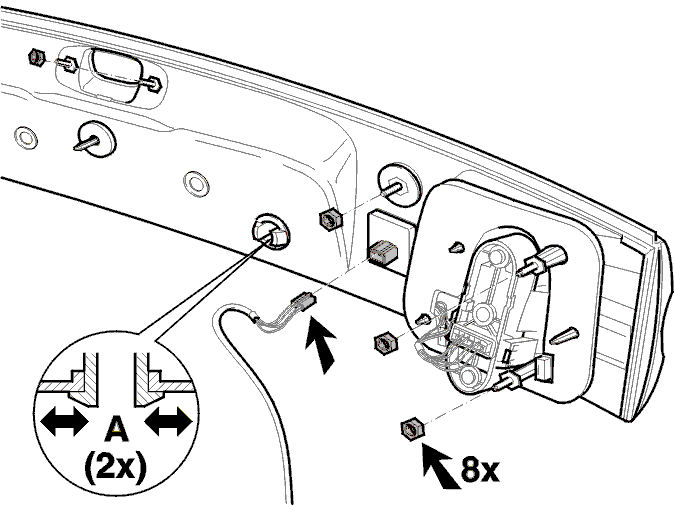

Замена задних фар в кузове, 5-дв.

• Снимите обечайку крышки багажника (осторожно вытащите зажимы). См. также .
• Отсоедините 4-полюсный контактный разъем.
• Снимите гайки крепления (8 шт.) и выньте узел задней фары целиком.
• Вдавите зажимы (2 шт.) и осторожно вытащите весь узел задней лампы из заднего люка.

Монтаж задних фар в кузове, 5-дв.

• Проверьте резиновые прокладки

• Подсказка: > Установите резиновые прокладки во время монтажа узла задней фары.

Смонтируйте узел задней лампы и закрутите гайки крепления вручную. Проверьте, чтобы зажимы (2 шт.) зафиксировались.
- Затем затяните с моментом 7,5 Нм. Начинайте со средней гайки крепления.
- Смонтируйте 4-полюсный контактный разъем.
- Смонтируйте обечайку крышки багажника. См. также .

Проверьте функционирование.
