Применимость

Модель Двигатель Год
940 B200E 1991
940 B230E 1991
940 B230FT 1991–1998
940 SE B230FT 1991
960 B230FT 1991, 1992

Специальные инструменты

  • 🔧 LYFTBYGEL (HÖJNING MOTOR)
  • 🔧 STÖD (TILL 5006) 2ST P200,700
  • 🔧 KROK HÖJNING MOTOR 2 ST
  • 🔧 LYFTÖGLA BAKRE (TILL 2810)
  • 🔧 LYFTOK (MOTOR))
  • 🔧 FÄSTE (URLYFTNING-MOTOR) B21,230

Снимите головку цилиндров, как описано в

Проверьте зеркала цилиндров

S141166

Проверьте наличие царапин и других видимых повреждений.

Примечание: При наличии видимых повреждений необходимо закрепить головку цилиндров не менее чем шестью болтами перед снятием и ремонтом двигателя.

Снятие двигателя, Снятие/установка двигателя.

Снимите поддон картера

S141086

См. операции K1 - K10 Снятие поддона картера

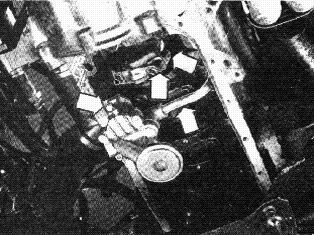

Снимите масляный насос и трубку

S141087

Проверните коленчатый вал

S141087

Проверните коленчатый вал, чтобы его кривошипные шейки для цилиндров номер 1 и 4 установились в нижнее положение.Убедитесь, что крышки промаркированы так, что не будут перепутаны при сборке.

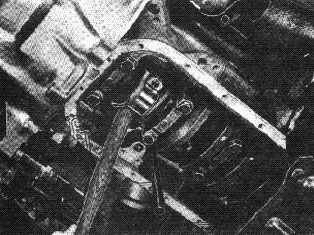

Снимите крышки шатунов и вкладыши подшипников

S141088

Проверьте вкладыши на наличие царапин и других видимых повреждений.

Примечание: Не смешивайте детали.

Выпрессуйте поршни деревянной рукояткой молотка

Измерьте шейки

S129452

  1. A. Конусность
  2. B. Овальность

Для измерения конусности и овальности воспользуйтесь микрометром. Измерьте в нескольких точках по окружности и сдвигая микрометр вдоль шейки.

Макс. овальность 0,05 мм
Макс. конусность 0,05 мм

Если шейки повреждены, или их конусность/овальность превышает норму, необходимо снять двигатель и заменить или отшлифовать коленчатый вал.

Примечание: Если двигатель снят необходимо закрепить головку цилиндровне менее чем шестью болтами перед снятием.

Снятие двигателя, Снятие/установка двигателя.

Очистите зеркала цилиндров

Заткните цилиндры бумагой, чтобы грязь не попала в масляные каналы коленчатого вала. Для очистки цилиндров используйте тонкую наждачную шкурку или хон.

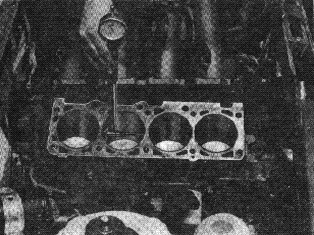

Измерьте цилиндры

S141165

Используйте нутромер на 50-100 мм.Измерьте максимальный износ поперек двигателя, сразу под верхней мертвой точкой поршня.Измерьте минимальный износ вдоль двигателя, у нижней мертвой точки поршня.

Классификационная маркировка

S130346

На каждом цилиндре проштампована буква, обозначающая его класс (C, D, E или G).Ремонтные размеры обозначаются аббревиатурами OD1 или OD2. При расточке цилиндров необходимо нанести кернером новую маркировку.

Стандартный B 200 B 230
С маркировкой C мм 88,90-88,91 96,00-96,01
(дюйм) (3,5000-3,5004) (3,7795-3,7799)
С маркировкой D мм 88,91-88,92 96,01-96,02
(дюйм) (3,5004-3,5008) (3,7799-3,7803)
С маркировкой E мм 88,92-88,93 96,02-96,03
(дюйм) (3,5008-3,5012) (3,7803-3,7807)
С маркировкой G мм 88,94-88,95 96,04-96,05
(дюйм) (3,5016-3,5020) (3,7811-3,7815)

Ремонтный размер:

OD1 мм 89,29 96,3
OD2 мм 89,67 96,6

Измерьте диаметр поршня

S137551

A = Общая высота поршняB = Высота поршня от центра поршневого пальца до верхней поверхности днищаC = Измерьте диаметр поршня под прямым углом к отверстию поршневого пальца и на расстоянии C от нижней кромки.

Тип двигателя Размер, мм
А B
B 200 67,7 39,7
69,9 41,9
B 230 64,7 39,7

Расчет поршневого зазора

S131370

Пример:

Меньший Больший
мм мм
Измеренный диаметр цилиндра 96,02 96,03
Измеренный диаметр поршня 96,01 96,00
Действительный зазор 0,01 0,03

Верный поршневой зазор:

B 200/B 230 мм 0,010-0,030
B 200, 1985 модельный год мм 0,003-0,027

Снимите двигатель и отремонтируйте его

S141089

Примечание: Слишком большой поршневой зазор в цилиндре с маркировкой G или ремонтного размера

Перед снятием двигателя необходимо закрепить головку цилиндров по меньшей мере шестью болтами.Снятие двигателя; Снятие/установка двигателя.

Отхонингуйте цилиндр до следующего ремонтного размера

S141164

Примечание: Чрезмерный поршневой зазор в цилиндрах с маркировкой C, D или E.

Примечание: Поверните коленчатый вал на четверть оборота, чтобы хон не ударил по кривошипным шейкам.

Отхонингуйте. Тщательно протрите цилиндры после хонингования.

Очистите и проверьте поршни

S130345

Снимите поршневые кольца. Используйте щипцы для поршневых колец.Удалите все отложения нагара. Прочистите канавки поршневых колец с помощью специального инструмента или сломанного отшлифованного поршневого кольца.

Проверьте наличие:

  1. повреждений
  2. износа
  3. трещин

Проверьте осевой зазор поршневых колец

S129521

Используйте новые поршневые кольца.

Верхнее компрессионное кольцо

B 200 мм 0,060-0,092
B 230 мм 0,060-0,092

Нижнее компрессионное кольцо

B 200 мм 0,030-0,062
B 230 мм 0,040-0,072

Маслосъемное кольцо

B 200 мм 0,020-0,055
B 230 мм 0,030-0,065

Если зазор превышает норму, замените поршень.

Измерьте зазор в замке поршневых колец

S129520

Вставьте поршневое кольцо в цилиндр. Для установки поршневого кольца в правильное положение воспользуйтесь поршнем, перевернутым верхней стороной вниз.Измерьте зазор в замке, установив кольцо на 15 мм выше дна цилиндра. Для измерения зазора в замке кольца используйте щуп.

Верхнее и нижнее компрессионные кольца

B 200 мм 0,30-0,50
B 230 мм 0,30-0,55

Маслосъемное кольцо

B 200 мм 0,25-0,50
B 230 мм 0,30-0,60

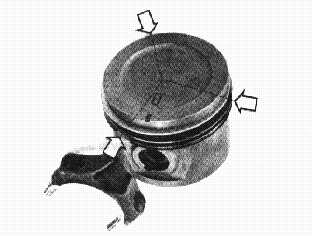

Используйте новые поршневые кольца

S119698

S119697

Установите поршневые кольца так, чтобы их замки были разнесены примерно на 120°.

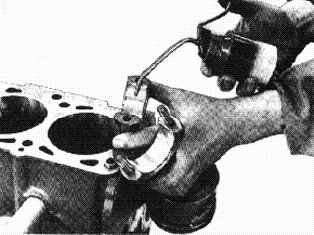

Установите вкладыши подшипника в шатуны и крышки

S119700

Смажьте зеркало цилиндров, поршни и вкладыши подшипников.

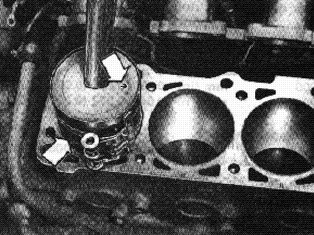

Вставьте поршень в цилиндр

S141163

Поверните коленчатый вал так, чтобы кривошипная шейка цилиндра была в крайнем нижнем положении.Вставьте поршень, используя приспособление для сжатия поршневого кольца.Запрессуйте поршень рукояткой молотка.

Примечание: Метка на поршне должна быть обращена вперед.

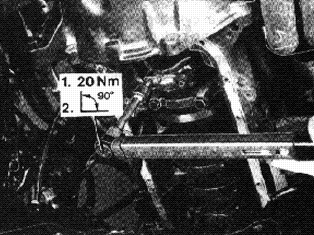

Поставьте крышку шатуна

S141090

Проверьте совпадение меток на шатуне и крышке.Проверьте длину болтов.Можно использовать старые болты, если их длина не превышает 55,5 мм.Смажьте болты маслом и поставьте их.Затяните в два приема:

    1. 20 Н·м
    1. Доверните на угол 90°

Поставьте остальные поршни

S128753

После установки каждой крышки, проверяйте, вращается ли коленчатый вал.

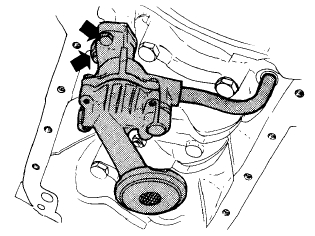

Установите масляный насос и нагнетательную трубку

S128753

Используйте новые уплотнительные кольца.Убедитесь, что ведущий вал насоса установился в приводном валу.

Подсоедините дренажный шланг маслоуловителя

S134885

Закрепите хомут дренажного шланга на крепежном болте масляного насоса.Убедитесь, что дренажный шланг надежно зафиксирован за пояском масляного насоса.

Примечание: Дренажный шланг должен иметь оригинальную длину, нельзя обрезать шланг.

Установите поддон картера

S141086

Выполните операции K11- K18 Установка поддона картера

Установите головку цилиндров

S139574

Выполните операции C54- C66 Установка головки цилиндров
