Установка головки цилиндров (B200E, B230E, B230FT)

Проверьте положение коленчатого и распределительного валов

Убедитесь, что:

1. Поршень номер 1 находится в в.м.т.
2. Распределительный вал находится в в.м.т зажигания в цилиндре номер 1

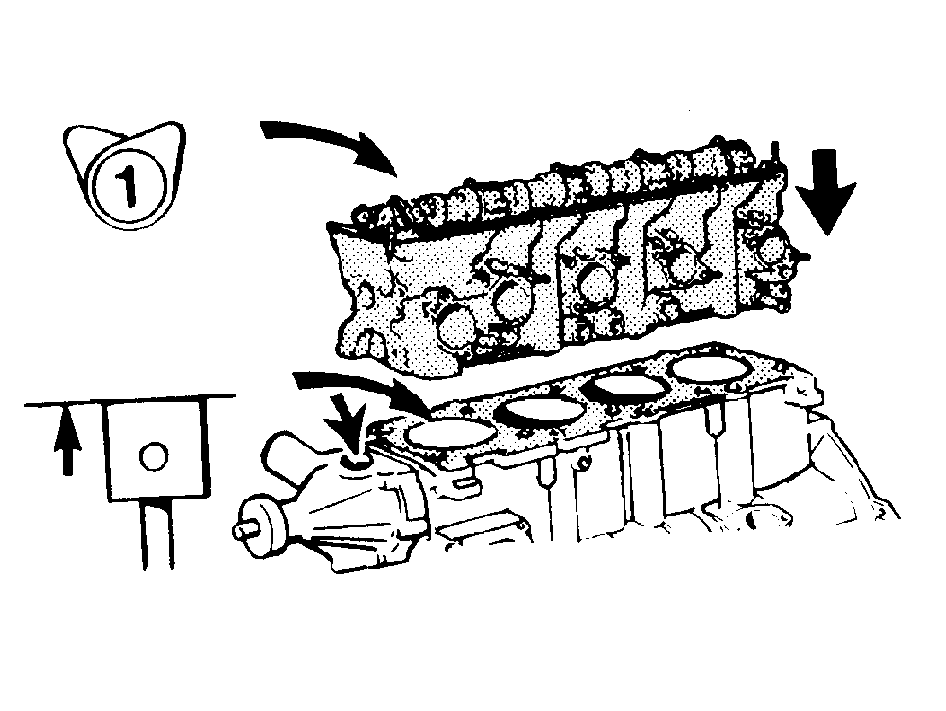

Отрегулируйте положение прокладки и головки цилиндров

Примечание: Убедитесь, что уплотнительное кольцо насоса охлаждающей жидкости правильно установлено в канавке.

Примечание: Не проворачивайте коленчатый вал или распределительный вал. Поршни могут ударить по клапанам.

Поставьте и затяните указанным моментом болты головки цилиндров

1. Замените болты, если в средней части имеются следы удлинения.
2. Нельзя использовать болты более 5 раз.

В случае сомнений - замените болты.

Смажьте болты маслом.Поставьте болты. Затяните каждый болт по порядку и со следующими этапами.

1. 1 = 20 Н·м
2. 2 = 60 Н·м
3. 3 = Доворот на угол 90°

Поставьте шкив и прокладку распределительного вала

Используйте упор 🔧 MOTHÅLL (VEV/MELLAN/KAMAXEL) B21,230.

Установите:

1. шпильку натяжителя ремня
2. натяжитель ремня, шайбу и гайку

Проверка базовой настройки

Примечание: Не проворачивайте коленчатый вал или распределительный вал. Поршни могут ударить по клапанам и повредить их.

Установка ремня газораспределительного механизма

1. Установите шкивы газораспределительного механизма на свое место по меткам.
2. В автомобилях с распределителем, расположенным сбоку блока цилиндров, ротор должен стоять напротив метки на распределителе.
3. Заведите ремень вокруг шкива коленчатого вала и шкива промежуточного вала.
4. Натяните ремень на шкив распределительного вала и натяжитель ремня.
5. Выньте сверло из натяжителя ремня.
6. Убедитесь, что ремень газораспределительного вала расположен правильно. Метки на шкивах должны располагаться напротив меток на двигателе, а метка на роторе должна стоять напротив метки на распределителе.

Натяните ремень газораспределительного механизма

1. Проверните коленчатый вал до верхней мертвой точки.
2. Ослабьте гайку натяжителя ремня примерно на один оборот.
3. Пружина натянет ремень газораспределительного механизма.
4. Затяните гайку.

Поставьте верхнюю крышку ремня газораспределительного механизма

Отрегулируйте клапанные зазоры

Если регулировка не выполнялась при ремонте головки цилиндров, см. операции B1-B12 Регулировка клапанов

Поставьте крышку клапанов и прокладку

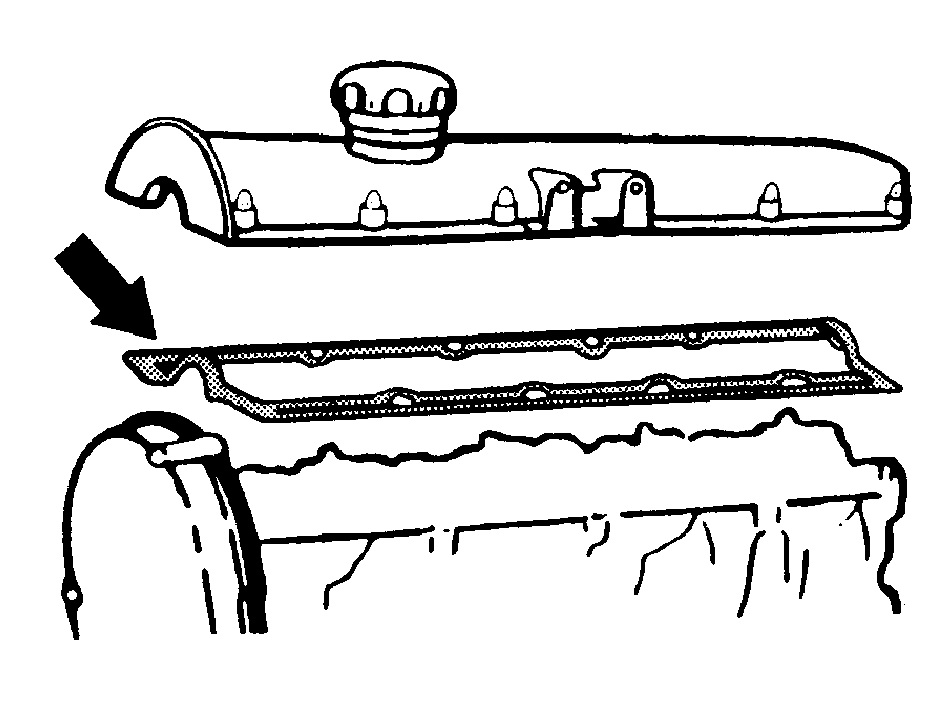

A. Нанесите в этом месте силиконовый герметикНанесите силиконовый герметик на переднюю и заднюю крышки распределительного вала.Поставьте безасбестовую прокладку и крышку клапанов.

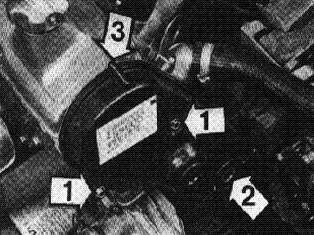

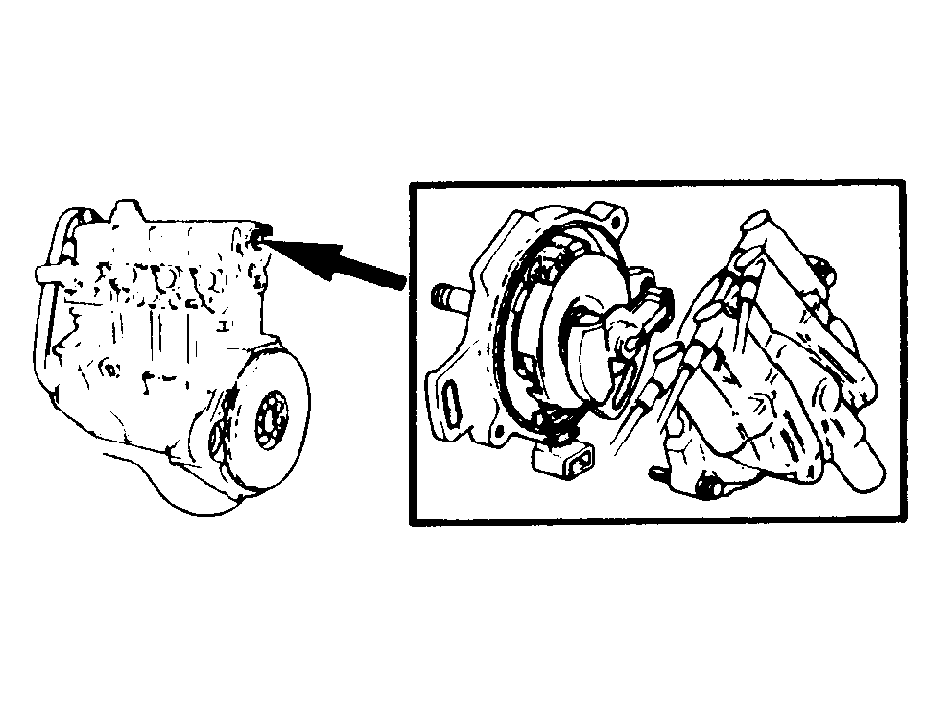

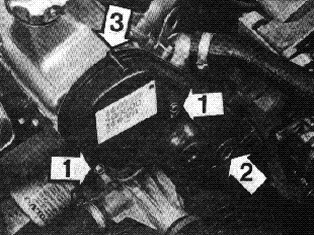

Двигатель с распределителем, смонтированном на головке цилиндров

Установите распределитель

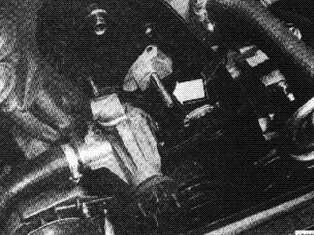

1. Установите распределитель на головку цилиндров
2. Проверните ротор, прижимая распределитель к головке цилиндров. Проворачивайте, пока вал распределителя не совместится с пазом распределительного вала
3. Снимите крышку распределителя
4. Подсоедините провод "массы"

Смонтируйте остальные элементы на головке цилиндров и впускном коллекторе

Двигатели А

Двигатели К

Двигатели Е

Двигатели ET и FT

Двигатели F

Прогрейте двигатель

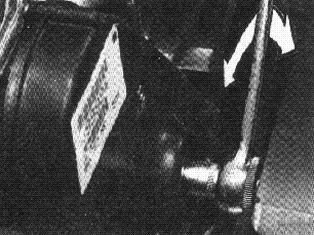

1. Проверьте/отрегулируйте опережение зажигания, частоту холостого хода и содержание СО.
2. Проверьте герметичность системы охлаждения. При необходимости долейте жидкости.
3. Отрегулируйте натяжение ремня газораспределительного механизма. Выньте резиновую заглушку в крышке ремня газораспределительного механизма.
4. Проверните коленчатый вал до верхней мертвой точки.
5. Ослабьте гайку натяжителя ремня.
6. Пружина натянет ремень газораспределительного механизма.
7. Затяните гайку натяжителя ремня.
8. Поставьте резиновую заглушку.

Примечание: После пробега около 1000 км: Повторите регулировку натяжения ремня газораспределительного механизма.
