Замена электродвигателя заслонки (ECC)

Подготовка

• Зажигание выключено.

• Подсказка: > Электродвигатели заслонок установлены в блоке регулировки микроклимата, два слева и три справа. Смотрите описание в Органы управления (MCC-ECC).

Демонтаж

Освободите электродвигатель заслонки:

• Снимите звукоизоляционную панель в соответствии с Замена теплообменника.
• Снимите перчаточный ящик (со стороны пассажира) в соответствии с Замена электродвигателя вентилятора.
• Отсоедините разъем от электродвигателя заслонки.

• Подсказка: > Удерживайте заслонки с обеих сторон и тяните по прямой линии.

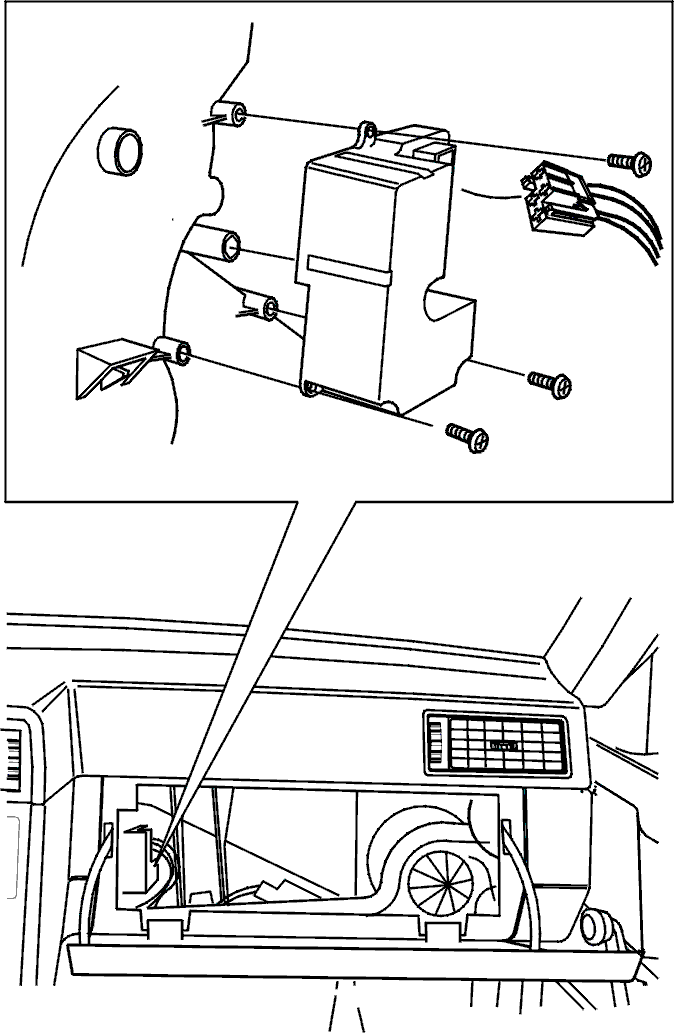

Снимите электродвигатель заслонки:

• Отвинтите винты (3), удерживающие электродвигатель заслонки.
• Отделите электродвигатель заслонки от вала заслонки.
• В электродвигателе заслонки вентиляции имеется зубчатый сегмент на выходном валу, соответствующий зубчатый сегмент находится на валу заслонки. Смотрите рисунок Электродвигатели заслонок (ECC)
• Для замены электродвигателя заслонки рециркуляции, смотрите раздел Замена резистора вентилятора (MCC)/Электродвигателя заслонки реци ркуляции.

Установка

Установите:

• Электродвигатель заслонки (3 винта).
• Разъем.
• Звукоизоляцию.
• Перчаточный ящик (С правой стороны).
• Выполните саморегулировку предельных положений электродвигателя заслонки.
