Замена теплообменника (1992, 1993)

Информация

Новый тип обогревателя больших размеров был введен начиная с моделей 1992 г. В качестве запасных частей будут использоваться только обогреватели нового типа.

При замене обогревателя предыдущего типа на новый обогреватель больших размеров, необходимо будет доработать разделительную часть корпуса обогревателя (увеличить), чтобы было место для установки обогревателя нового типа.

Подготовка

В отличие от испарителя, блок обогревателя и блок регулировки микроклимата заменяются при работе в автомобиле.

• Прикрепите шланговые зажимы к шлангам обогревателя в моторном отсеке.

Демонтаж

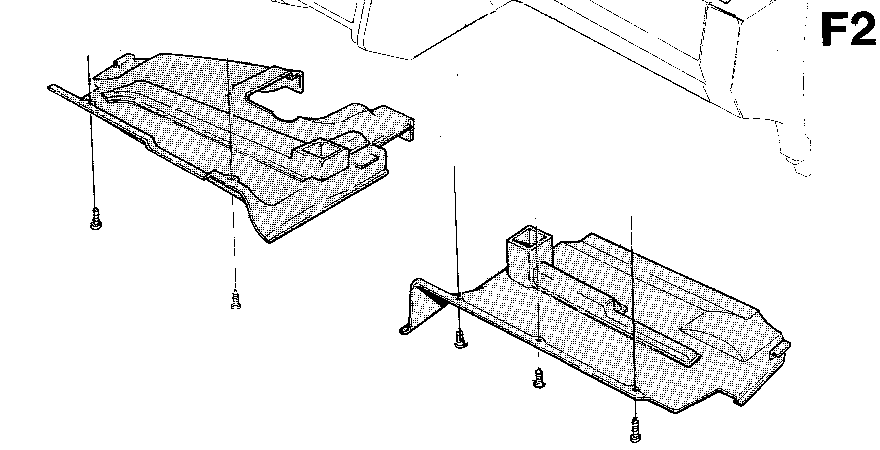

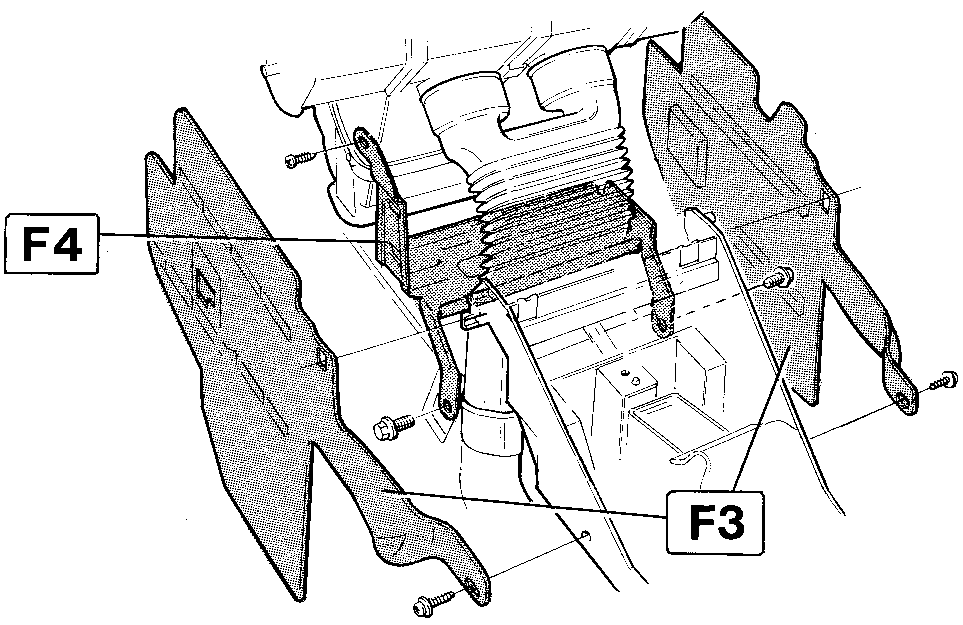

• Снимите левую и правую звукоизоляционные панели

• Снимите пластины крепления коврика пола.Сначала загните коврик с обеих сторон.
• Снимите кронштейн бустера/усилителяСначала снимите бустер/усилитель, если установлен.

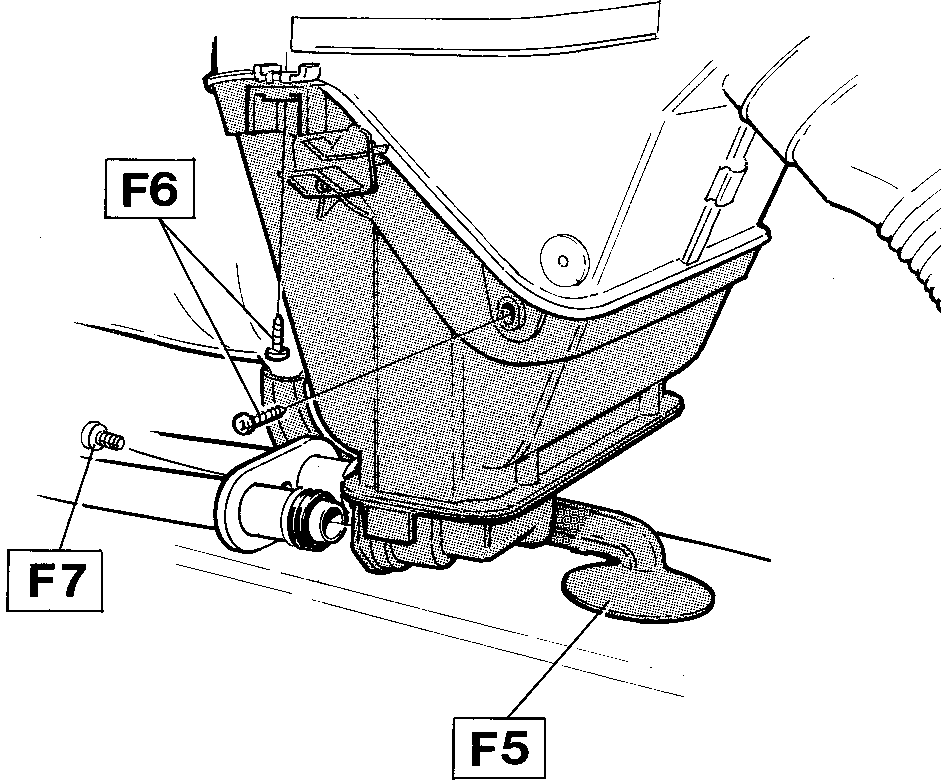

• Отсоедините сливной шланг.
• Отвинтите винты (4 винта) крышки обогревателя.
• на рисунке слева показаны два винта левой стороны, винты правой стороны расположены аналогично.
• Отвинтите винты фланца трубки обогревателя.

• Примечание: > Сначала подложите под фланец впитывающую бумагу, чтобы вытекающий хладагент попадал на нее.

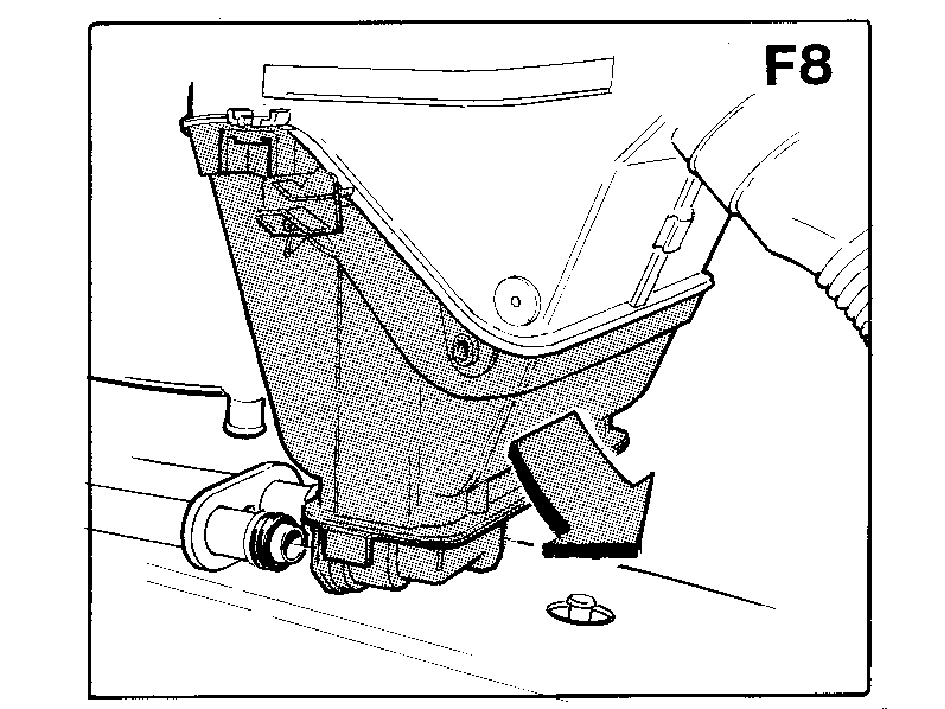

• Снимите блок обогревателя вместе с крышкой
• Сначала отделите трубки от блока обогревателя. Затем отделите блок обогревателя и крышку, для чего потяните за его заднюю часть по направлению к рычагу переключения передач и одновременно слегка наклоняйте наверх. После того, как блок обогревателя будет отсоединен о системы регулировки микроклимата, его можно будет вытащить в сторону.

Отсоединение блока обогревателя от крышки:

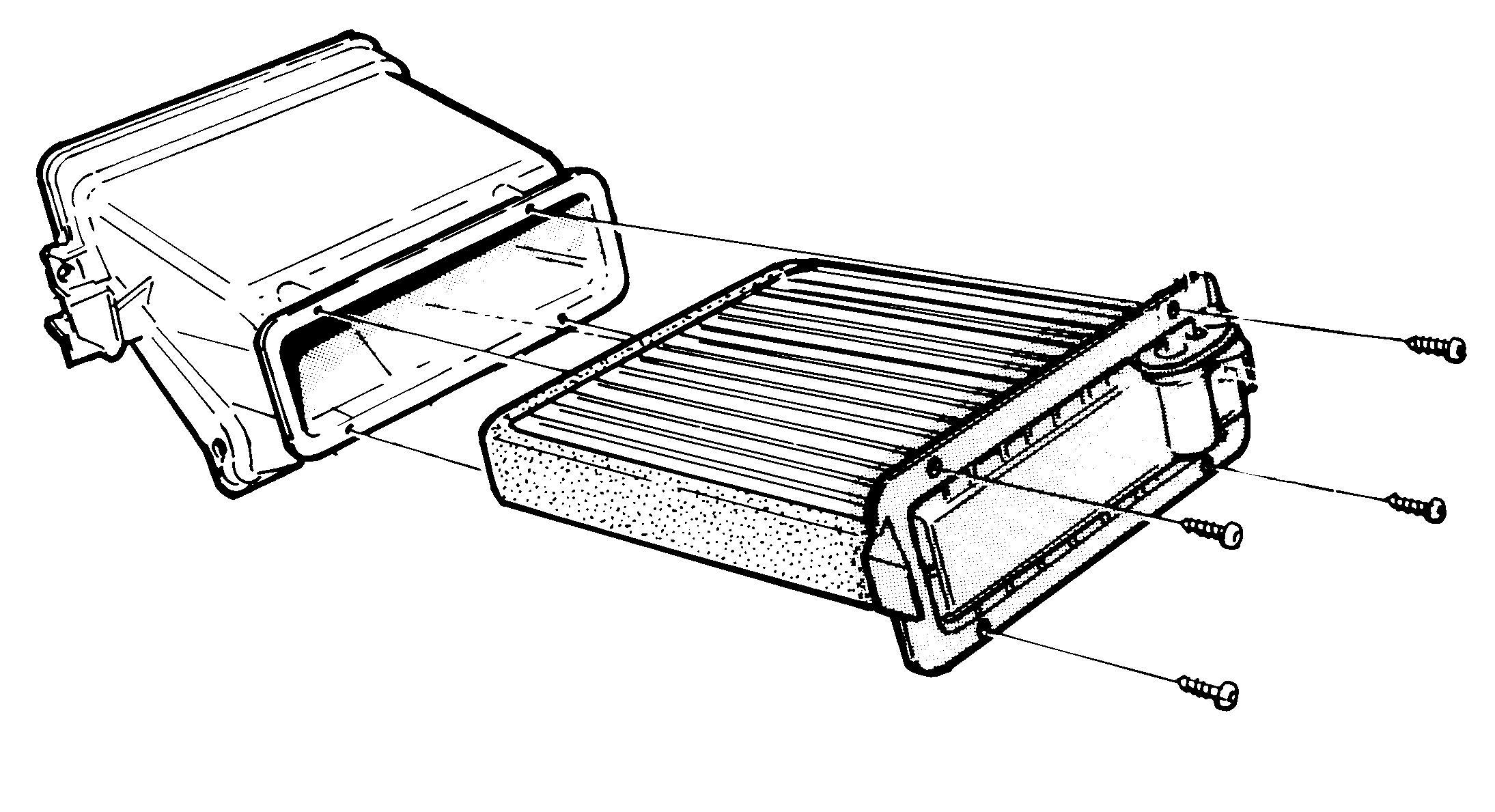

• Отвинтите винты (4 винта) в нижней части блока обогревателя.

Брызговик под двигателем (более ранние модели)

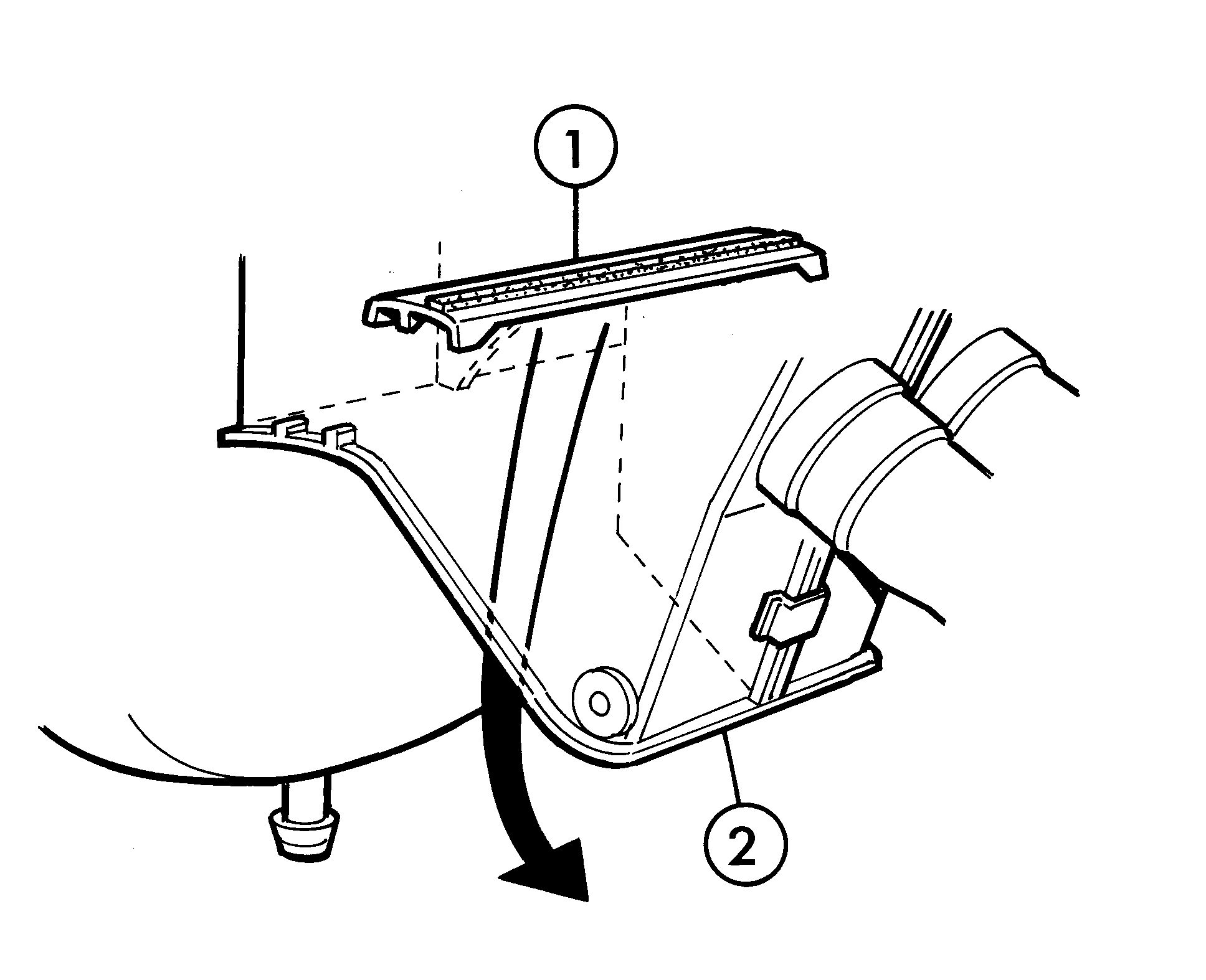

Фланец расположен в верхней части центрального элемента. Он удерживается на месте защелкой и может быть легко отделен вручную. Выбросите фланец (в отходы).Поз. 1= Фланец.Поз. 2= Центральный элемент.

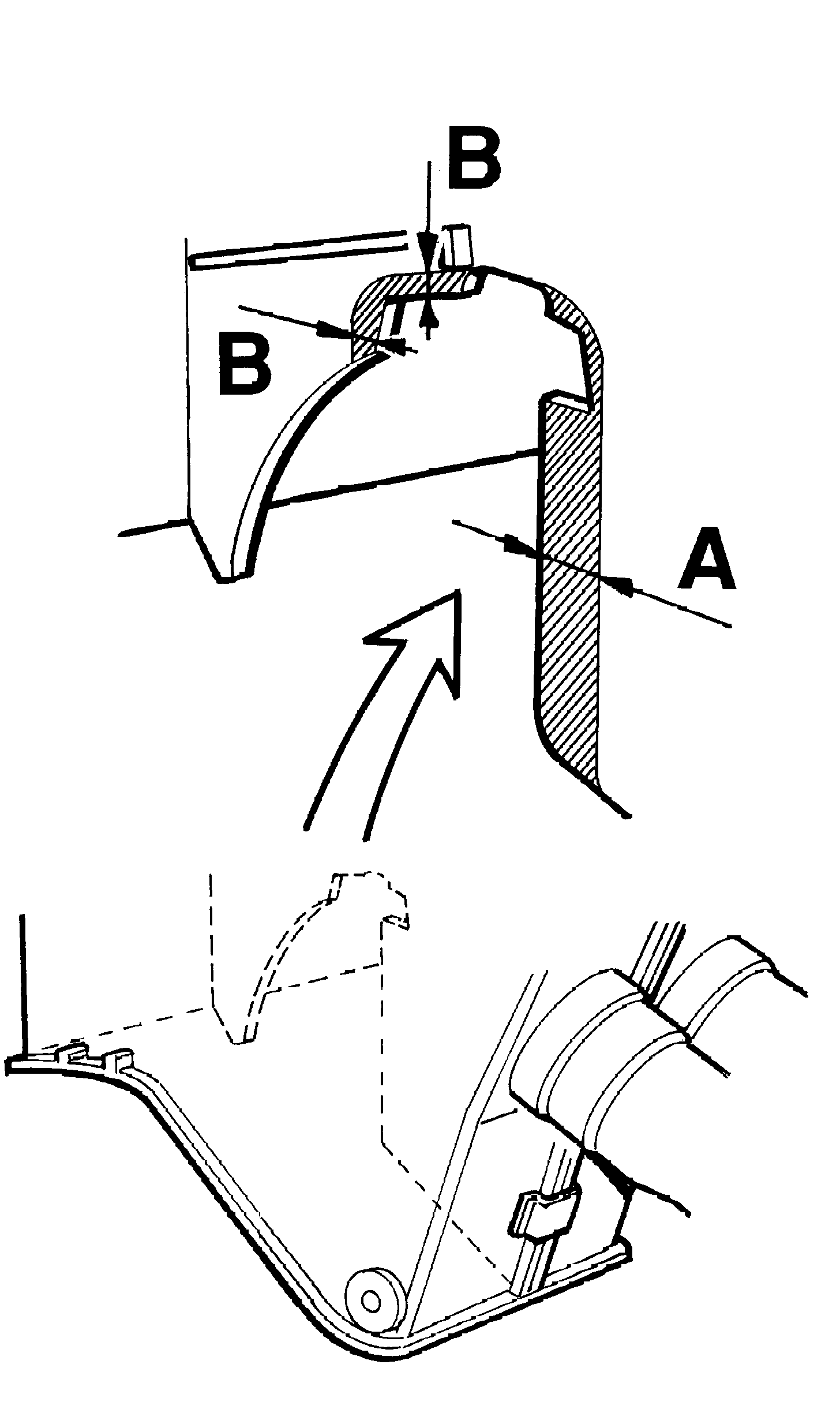

Отрежьте материал от перегородки центрального элемента. Отрежьте, как показано на рисунке. Используйте нож, ножницы или кусачки. Проверьте, имеется ли достаточно места для установки нового обогревателя.A=11 мм.B=3-5 мм.

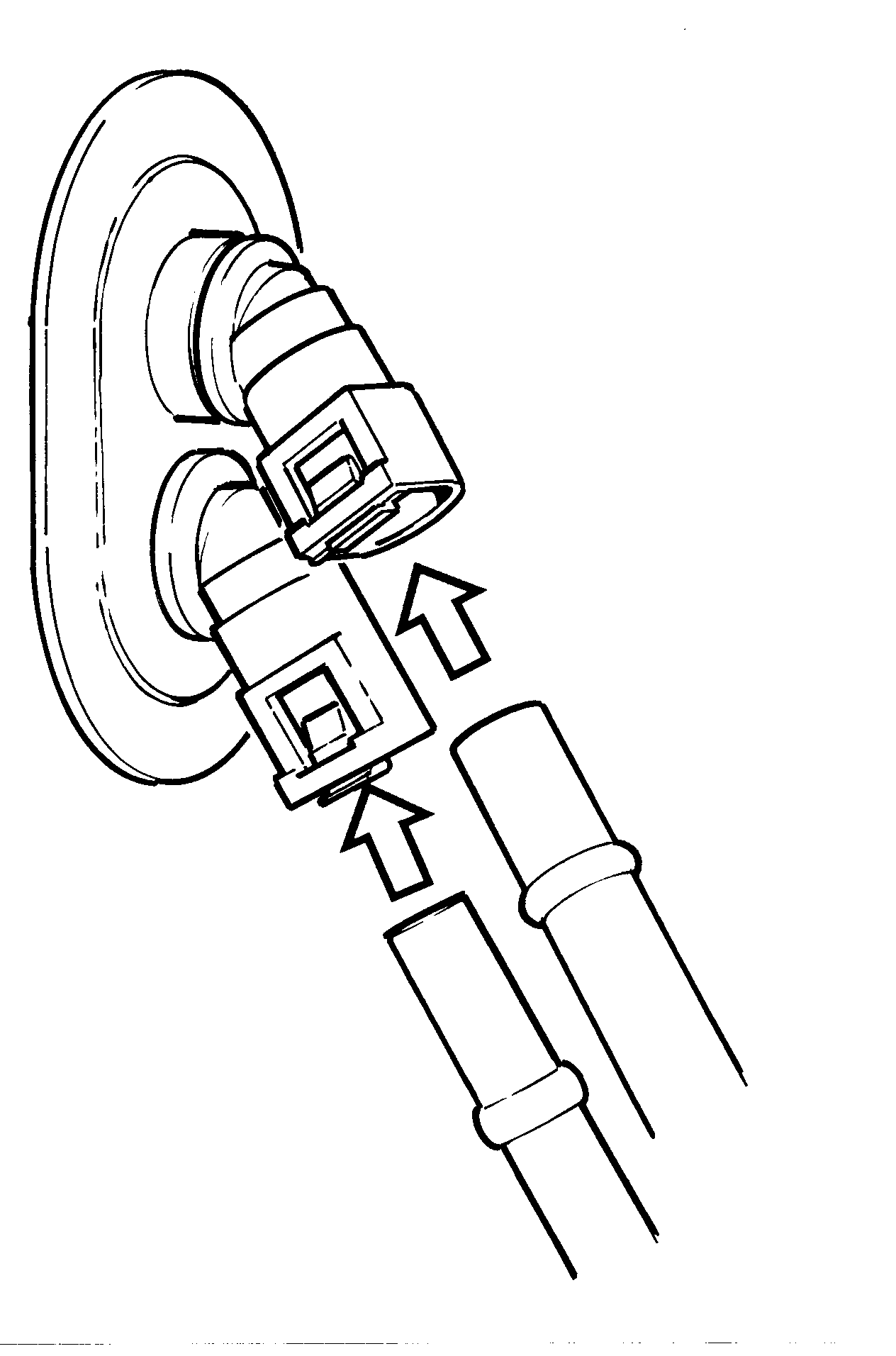

Присоедините новые трубки к быстроразъемным соединителям перегородки моторного отсека. Замените уплотнительные кольца и снова установите соединители, которые были на старых трубках при их отсоединении.

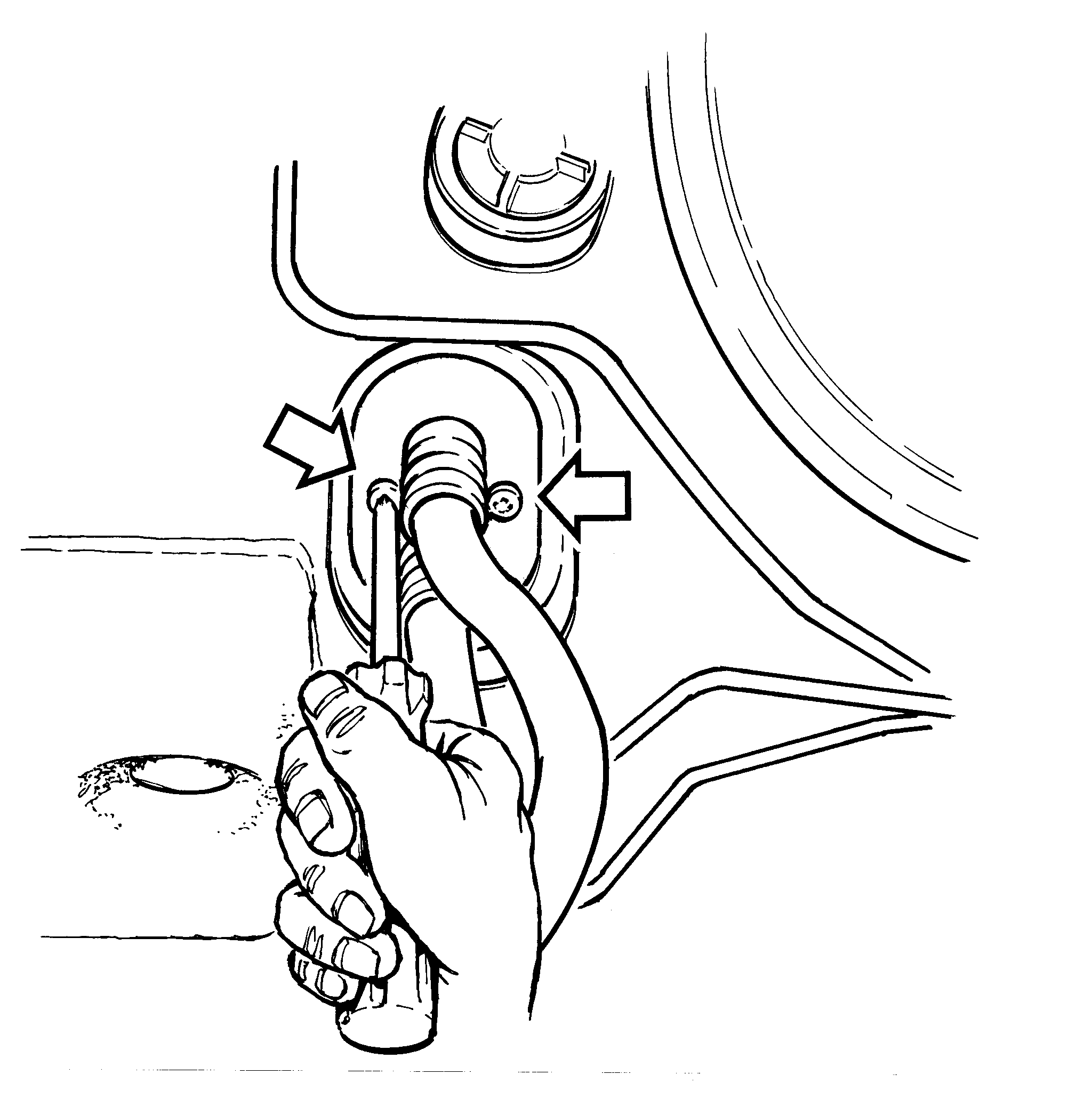

Вывинтите винты крепления быстроразъемного соединителя в моторном отсеке. Это упростит выполнение следующих операций.

Это относится только к автомобилям с номерами шасси 000001-002345.

Присоедините

Установите:

• Блок обогревателя к крышке (4 винта).
• Блок обогревателя с крышкой к блоку регулировки микроклимата (4 винта). Убедитесь, что трубка правильно расположена.

• Примечание: > Установите новые уплотнительные кольца.

• Трубный фланец (1 винт).
• Сливной шланг

• Отсоедините шланги.
• Долейте хладагент, если это требуется, и проверьте, нет ли утечек

• Установите: Кронштейн бустера/усилителя, бустер/усилитель.
• Установите: Пластины крепления коврика.
