Электродвигатели заслонок (ECC)

Применимость

Электродвигатели заслонок

В системе регулировки микроклимата ECC
используются одинаковые электродвигатели заслонок,
но диапазон их перемещения различен. В
электродвигателях заслонок имеются датчики
положения, позволяющие блоку управления определять
точное положение заслонок, запоминать предельные
положения заслонок и определять неисправности в
работе

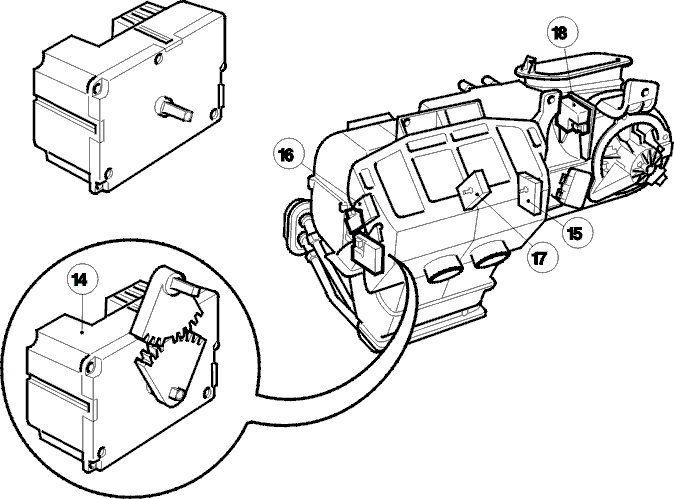

электродвигателей заслонок.Имеется пять электродвигателей заслонок:

• Электродвигатель заслонки вентиляции (14)
• Электродвигатель заслонки пола/антиобледенителя (15)
• Электродвигатель заслонки регулировки температуры со стороны водителя (16)
• Электродвигатель заслонки регулировки температуры со стороны пассажира (17)
• Электродвигатель заслонки рециркуляции (18)

По причинам недостатка места вентиляционная
заслонка перемещается электродвигателем с помощью
с помощью двух зубчатых сегментов, один из них
находится на выходном валу электродвигателя, а другой
на валу вентиляционной заслонки.

Замена электродвигателя заслонки

При замене электродвигателей заслонок
необходимо сбросить хранящиеся в памяти значения
предельных положений, для чего используется
диагностическая система в соответствии с Диагностический режим 4.
