Органы управления (MCC-ECC)

Применимость

Общие сведения

Один и тот же блок регулировки микроклимата

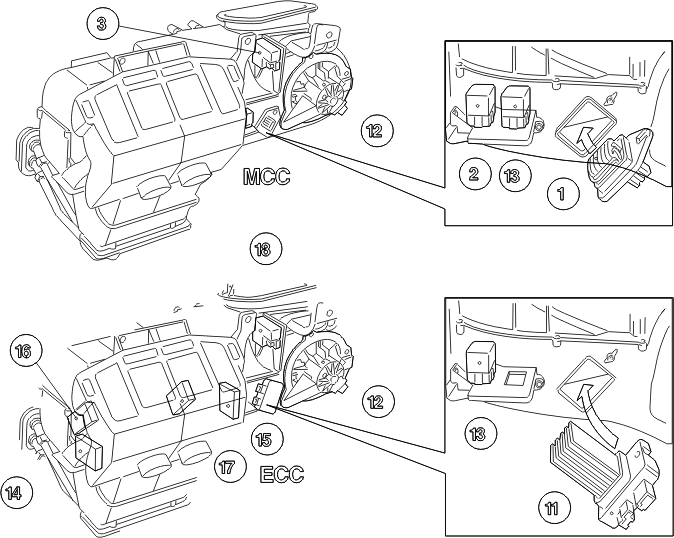

используется для систем MCC и ECC.На рисунке показаны блоки управления, которые
используются в каждом случае.Двигатели заслонок ECC и рециркуляции MCC не
нуждаются в регулировке.

MCC

• Сопротивление вентилятора (1).
• Реле максимальных оборотов вентилятора (2).
• Реле кондиционера (13).
• Электродвигатель рециркуляции (3) контролирует нахождение заслонки рециркуляции в двух положениях в вариантах без кондиционера (открыто/закрыто) и в трех положениях в вариантах с кондиционером: открыто, закрыто или 30% рециркуляция при максимальных оборотах вентилятора.

ECC

• Электродвигатель заслонки со стороны водителя (16).
• Электродвигатель заслонки со стороны пассажира (17).
• Электродвигатель заслонки рециркуляции (18). В отличие от электродвигателя рециркуляции системы MCC здесь используется бесступенчатое управление.
• Электродвигатель заслонки вентиляции (14).
• Электродвигатель заслонки антиобледенителя пола (15).
• Силовой каскад (11) управляет оборотами вентилятора (12). Так как силовой каскад выделяет определенное количество тепла, то его радиатор охлаждения направлен по направлению к току воздуха.
• Реле кондиционера (13).
