Задняя дверь автофургона, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие верхней части задней двери автофургона

Снимите:

• фонарь стоп-сигнала
• панель. См.Панель, задняя дверь автофургона, замена
• электродвигатель стеклоочистителя. См.Электродвигатель, стеклоочиститель ветрового стекла, замена
• механизм замка. См.Механизм замка, задняя дверь автофургона, замена
• жгут проводов
• окно. См.Ветровое стекло задней двери автофургона, замена
• газовые стойки (3).

Снимите крышку на винтах (4).

Переставьте:

• резиновую накладку
• зажимы крепления
• ограничители.

Установка верхней части задней двери автофургона

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• заднюю дверь автофургона. Отрегулируйте приблизительно, привинтив заднюю дверь автофургона в петлях в тех же местах, что и до снятия
• жгут проводов
• механизм замка. См.Механизм замка, задняя дверь автофургона, замена.

Убедитесь, что задняя дверь автофургона может открываться и закрываться.Установите окно. См.Ветровое стекло задней двери автофургона, замена.Отрегулируйте заднюю дверь автофургона.Затяните 4 винта M6 (4).

Установите:

• газовые стойки
• электродвигатель стеклоочистителя. См.Электродвигатель, стеклоочиститель ветрового стекла, замена
• панель. См.Панель, задняя дверь автофургона, замена
• фонарь стоп-сигнала.

Снятие нижней части задней двери автофургона

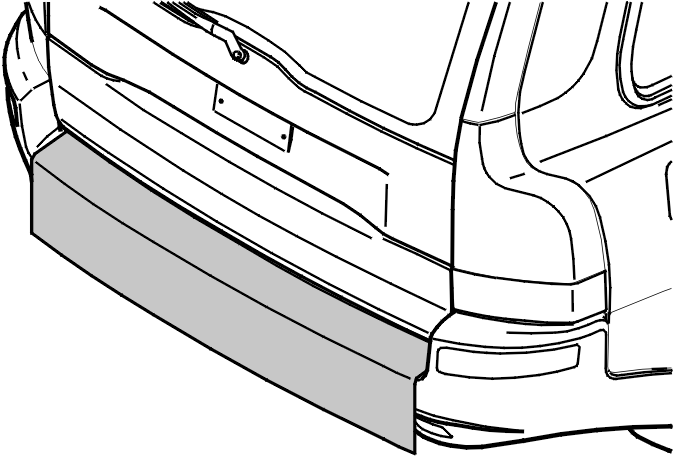

Поместите мягкую крышку в качестве защиты на бампер.

Снимите:

• панель. См.Панель, задняя дверь автофургона, замена
• механизм замка. См.Механизм замка, задняя дверь автофургона, замена

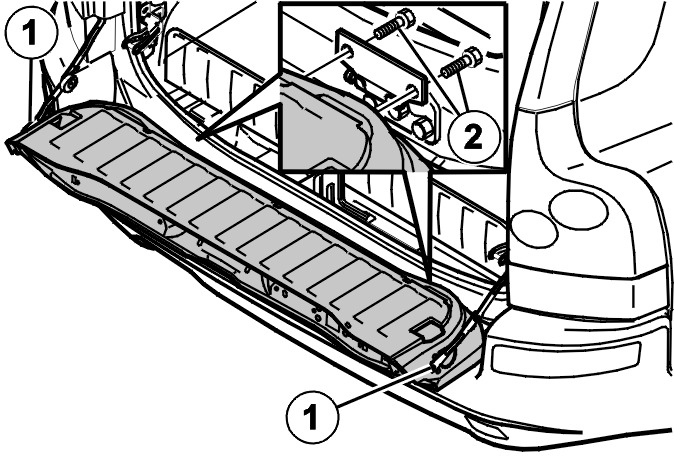

• рычаги управления (1) с задней двери автофургона
• винты (2) на переднем крае. Опустите заднюю дверь автофургона.

Установка нижней части задней двери автофургона

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• заднюю дверь автофургона. Отрегулируйте приблизительно, привинтив заднюю дверь автофургона в петлях в тех же местах, что и до снятия
• механизм замка. См.Механизм замка, задняя дверь автофургона, замена.

Отрегулируйте заднюю дверь автофургона.Затяните 4 винта M8.

Установите:

• рычаги управления
• панель. См.Панель, задняя дверь автофургона, замена.
