Ветровое стекло задней двери автофургона, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие заднего ветрового стекла

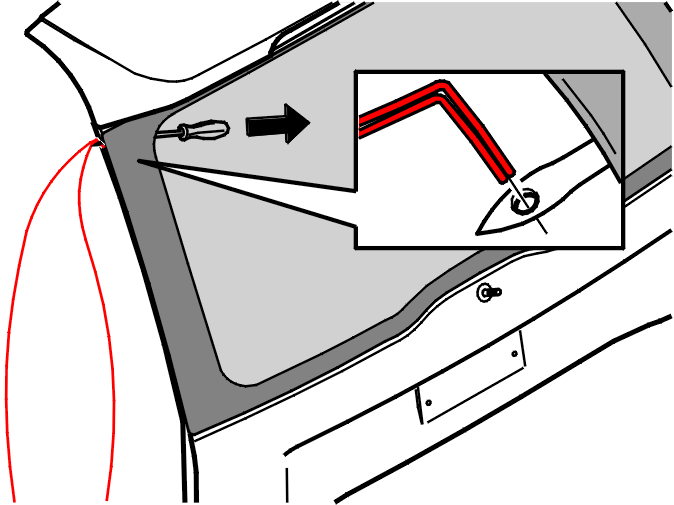

Вставьте устройство для вставки проволоки в верхнем левом углу, как показано на иллюстрации.Отрежьте приблизительно четыре метра проволоки от катушки.Закрепите проволоку и потяните концы приблизительно на 50 cм в автомобиль.Протяните проволоку вокруг и вниз так, чтобы она образовала проушину вокруг внешней стороны ветрового стекла.Убедитесь, что проволока находится в нижней части на валике клея.Натяните проволоку так, чтобы она все еще располагалась в нижней части. Втяните излишек на одном конце проволоки.

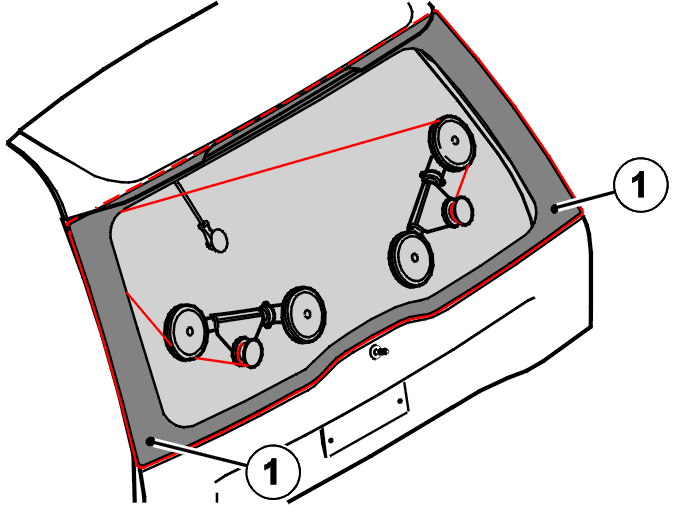

Расположите лебедки, как показано на иллюстрации. Закрепите длинный конец проволоки в правой лебедке. Поднимите приблизительно на 20 см.Убедитесь, что свободный конец проволоки не проскальзывает.Закрепите другой конец проволоки на левой лебедке.Втяните проволоку при помощи обеих лебедок до тех пор, пока она не будет находиться у установочных штифтов (1).

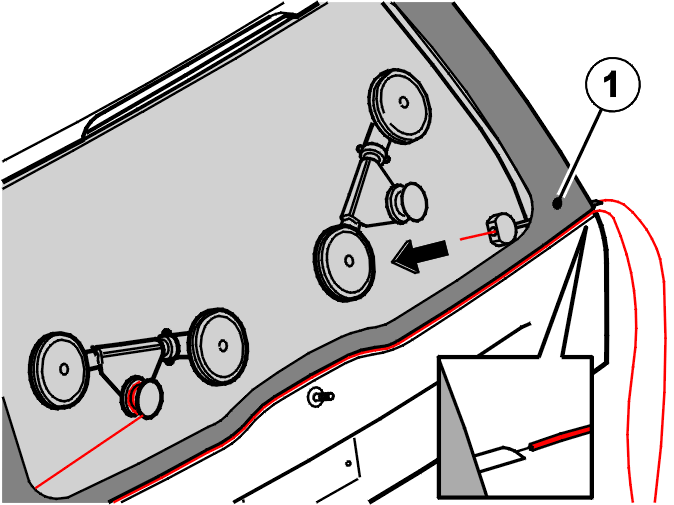

Для того, чтобы обойти установочный штифт, отсоедините проволоку от правой лебедки и вставьте ее на другой стороне установочного штифта (2).Снимите проволоку с правой лебедки и вытяните проволоку снаружи.Вдавите иглу (специальный инструмент🔧 SYL (SKÄRTRÅD/GLASBORTT/INGÅR I SATS 9512338)) под установочным штифтом.Вставьте проволоку через отверстие в игле. Вытяните иглу.

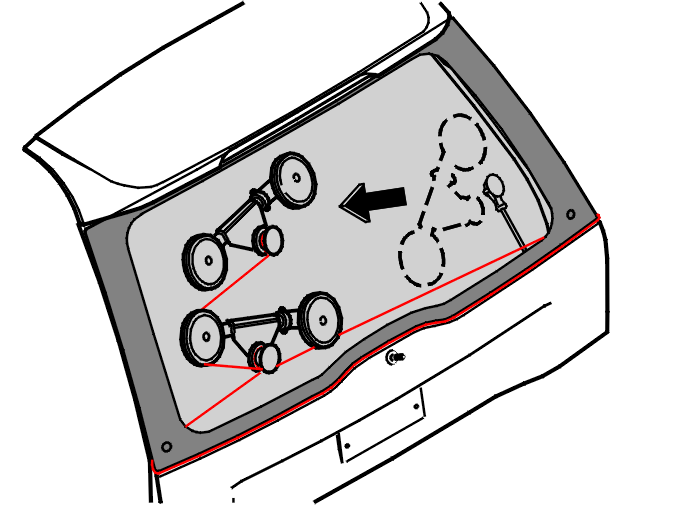

Передвиньте правую лебедку в ее новое положение (см. иллюстрацию). Намотайте оставшуюся проволоку.

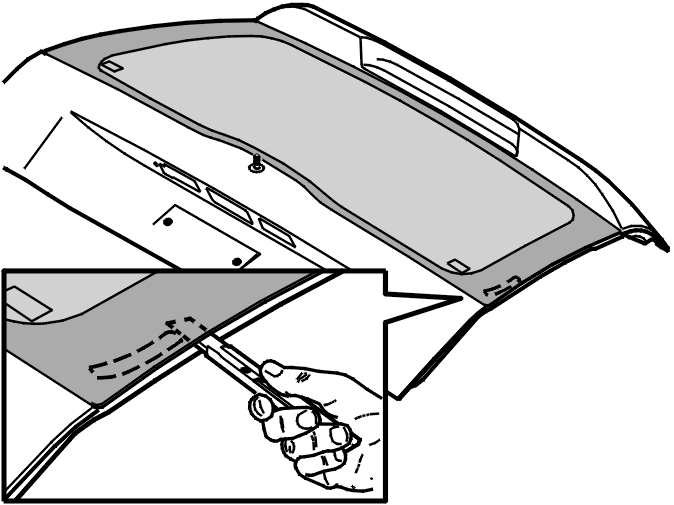

Окно теперь прикреплено только небольшим валиком полиуретанового клея на правом установочном штифте.Используйте нож, чтобы прорезать последнюю часть валика.

Снимите:

• фонарь стоп-сигнала
• панели. См.Панель, задняя дверь автофургона, замена
• стеклоочиститель задней двери автофургона. См.Стеклоочиститель задней двери автофургона, рычаг / скребок, замен а.

Отсоедините кабели нагрева заднего ветрового стекла.

Установка заднего ветрового стекла в задней двери автофургона

Всегда проверяйте, чтобы боковое окно было открытым, с тем чтобы вклеенное окно не выпрыгнуло из своего положения, когда закрывается дверь.

При работе с полиуретановым клеем на фланце кузова см.PUR на фланце корпуса.Очистите участок на окне, на который будет наноситься полиуретановый клей, очистителем Н (черный колпачок).Нанесите активатор для стекла (желтая пробка) и грунтовку для стекла (зеленая пробка) на ту же поверхность. Используйте большое количество грунтовки для стекла, но не давайте ей стекать.Дайте грунтовке высохнуть до тех пор, пока поверхность не станет матовой.

Нанесите активатор полиуретанового клея (голубая пробка) на оставшийся валик полиуретанового клея на задней двери автофургона, если ветровое стекло было снято более, чем на восемь часов.Нанесите клей на заднюю дверь автофургона.

Примечание: Верхняя часть ветрового стекла должна быть расположена первой, так чтобы она не касалась выступающей секции задней двери автофургона.

Придавите окно на место рукой.Убедитесь, что окно выровнено по отношению к двери.Закрепите лентой.
