Панель, задняя дверь автофургона, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этот метод включены методы для:

• панели верхней части задней двери автофургона. См.верхняя часть, замена
• панели нижней части задней двери автофургона. См.нижняя часть, замена.

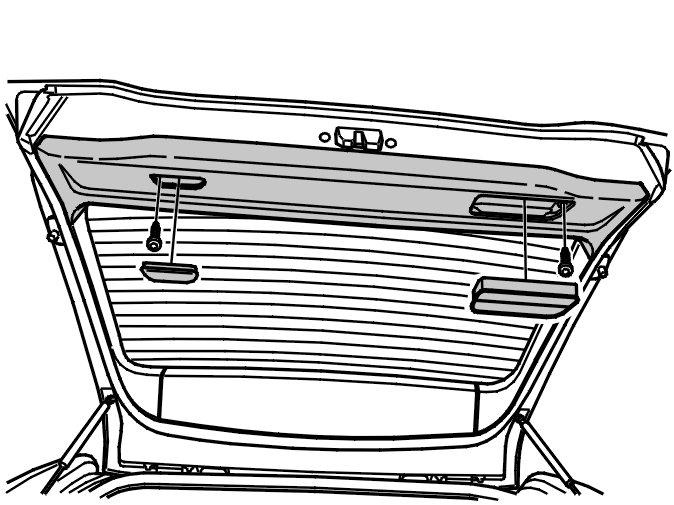

Снятие панели верхней части задней двери автофургона

Снимите:

• раму вокруг ручки открывания
• лампу
• 2 винта.

Оттяните и снимите панель.

Установка панели верхней части задней двери автофургона

Примечание: Моменты затяжки см. в Момент затяжки.

Протяните жгут проводов сквозь панель.Выровняйте и вдавите панель на место.

Установите:

• 2 винта M5. Затяните
• лампу
• раму вокруг ручки открывания.

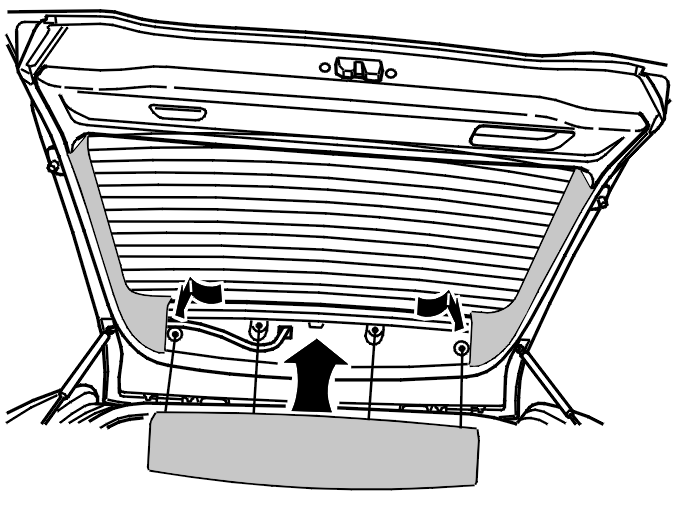

Снятие панели рамы окна с верхней части задней двери автофургона

Снимите:

• центральную панель
• 2 боковые панели.

Установка панели рамы окна в верхней части задней двери автофургона

Установите:

• 2 боковые панели
• центральную панель.

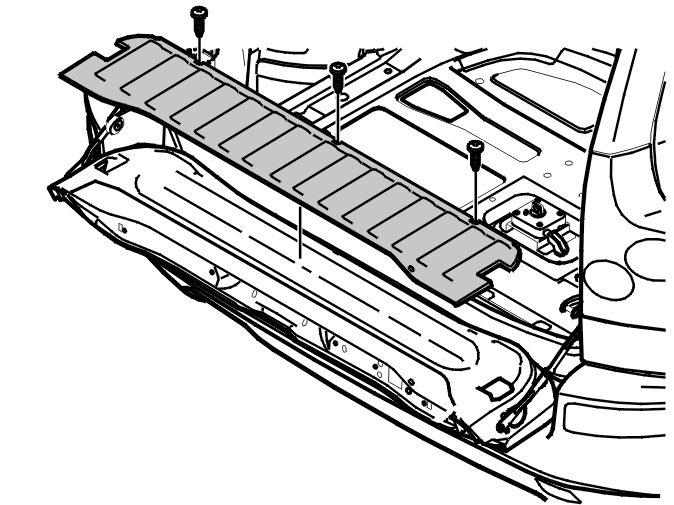

Снятие панели нижней части задней двери автофургона

Поднимите подпружиненную панель.

Снимите:

• 3 винта
• панель.

Установка панели нижней части задней двери автофургона

Установите:

• панель
• 3 винта. Затяните.

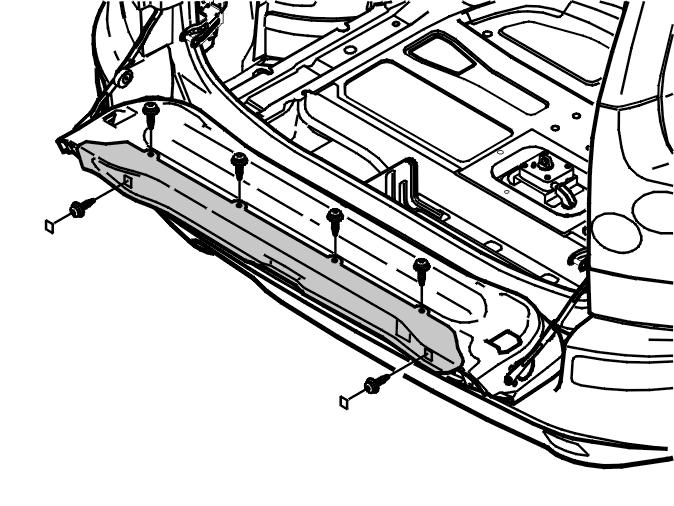

Снятие верхней панели с нижней части задней двери автофургона

Снимите:

• панель. См.Снятие панели нижней части задней двери автофургона
• 2 наружные крышки
• 6 винта
• панель.

Установка верхней панели в нижней части задней двери автофургона

Установите:

• панель
• 6 винта. Затяните
• 2 наружные крышки
• панель. См.Установка панели нижней части задней двери автофургона.
