Механизм замка, задняя дверь автофургона, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этот метод включены методы для:

• механизма замка в верхней части задней двери автофургона. См.задняя дверь автофургона, верхняя часть, замена
• механизма замка в нижней части задней двери автофургона. См.задняя дверь автофургона, нижняя часть, замена.

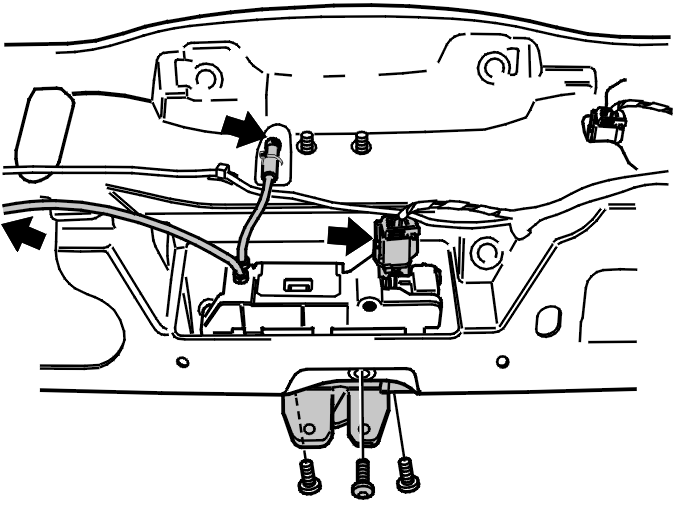

Снятие механизма замка верхней части задней двери автофургона

Снимите панель. См.Панель, задняя дверь автофургона, замена.

Снимите:

• разъем
• трос внутренней ручки открывания
• трос наружной ручки открывания.

Выверните 3 винта.Отведите наружу механизм замка.

Установка механизма замка верхней части задней двери автофургона

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• механизм замка
• 3 винта M8. Затяните
• трос наружной ручки открывания
• трос внутренней ручки открывания
• разъем
• панель. См.Панель, задняя дверь автофургона, замена.

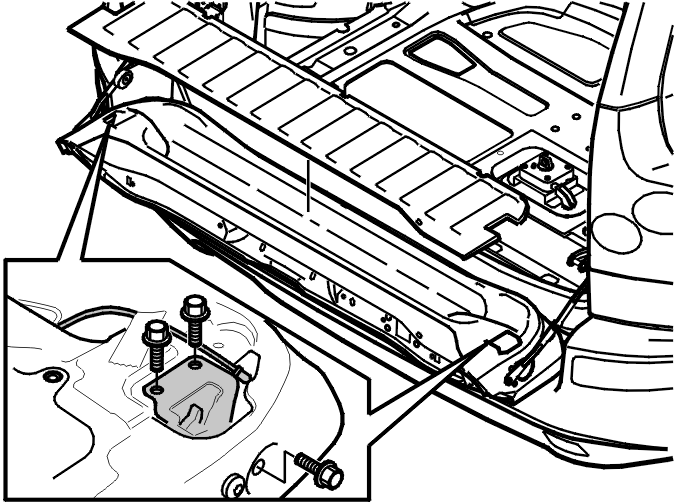

Снятие механизма замка нижней части задней двери автофургона

Снимите:

• панель. См.Панель, задняя дверь автофургона, замена
• 6 винтов (по 3 винта на замок)
• замок
• трос.

Установка механизма замка нижней части задней двери автофургона

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• трос
• замок
• 6 винтов M8. Затяните
• панель. См.Панель, задняя дверь автофургона, замена.
