Высверливание винта надувной подушки в рулевом колесе (1993)

Замените надувную подушку безопасности согласно:

• Для автомобилей 940: Замена модуля в рулевом колесе или Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена.
• Для автомобилей 960: Замена модуля в рулевом колесе или Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена.

Операции, описанные в этом разделе, относятся только к случаю, когда винты крепления надувной подушки не удается вывернуть обычным путем (например, если головки винтов Torx повреждены или винты проворачиваются в держателе надувной подушки). В настоящей главе описано высверливание винтов. Данный метод, включающий прорезание защитной крышки надувной подушки, выполняется при условии, что надувная подушка не будет использоваться повторно.

На рисунках показаны компоненты рулевого колеса и модуля в рулевом колесе для модели 960. Однако их можно использовать и для модели 940, имеющей аналогичную конструкцию. Описанный метод применим как для модели 940, так и для модели 960.

Примечание: Следуйте действующим инструкциям по утилизации надувных подушек безопасности. См. Преднамеренное задействование надувной подушки в рулевом колес е/на стороне пассажира или натяжителя левого/правого ремня безопасност и.

Подготовка

• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Поверните ключ зажигания в положение “I”, чтобы отпереть замок рулевой колонки

Вскрытие и извлечение надувной подушки

• Прорежьте крышку вдоль стыков (А) на глубину 5 мм.
• Раскройте створки.
• Выньте надувную подушку из-под крышки.

Открытие доступа к гайке болта/высверливание болта из гайки

Открытие доступа:

• Заверните надувную подушку набок, чтобы открыть доступ к гайке (В).

Высверливание:

• Накерните винт (С).
• Просверлите отверстие сверлом диаметром 2 мм.
• Высверлите винт сверлом диаметром 6 мм.

Снятие надувной подушки

Снимите:

• держатель надувной подушки в рулевом колесе.
• удалите остатки винта

Примечание: Следуйте действующим инструкциям по утилизации надувных подушек безопасности.

Очистка и проверка наличия повреждений

• Удалите стружки.
• Замените поврежденное рулевое колесо.

Установите новую надувную подушку в модуль в рулевом колесе

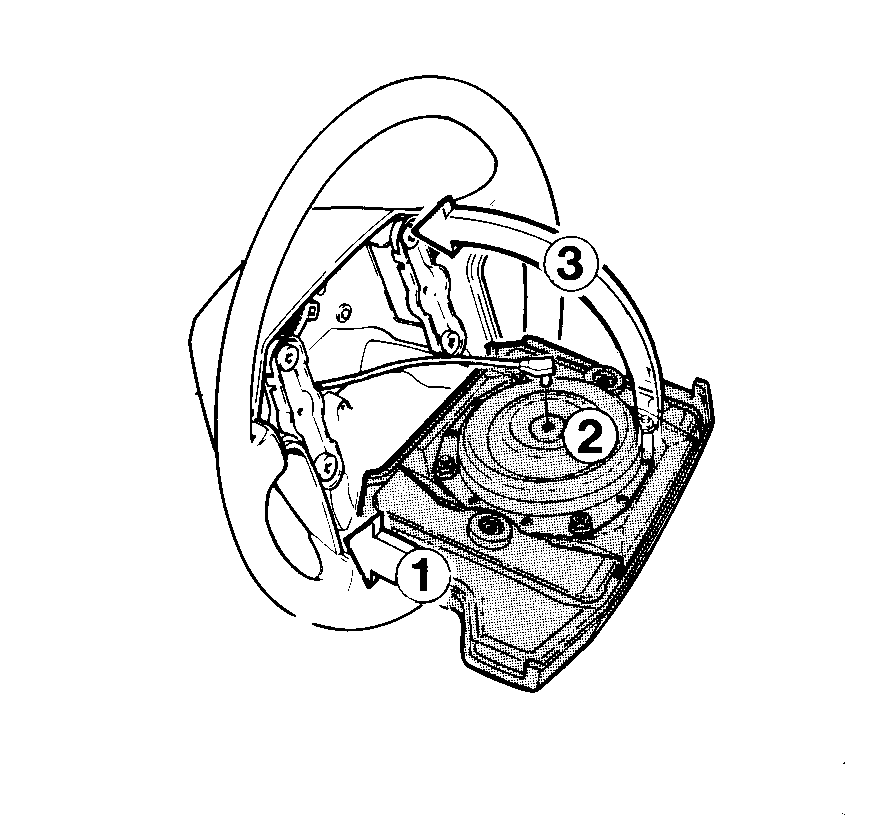

• Поставьте нижнюю часть держателя надувной подушки на рулевое колесо (стрелка 1).
• Соедините разъем (2)
• Установите держатель надувной подушки (убедитесь, что провод не пережат) и закрепите сзади при помощи винтов Torx. Затяните моментом 10 Н·м.

Примечание: Сначала затяните правый винт (стрелка 3).

Проверьте функционирование

• Поверните ключ зажигания в положение “II”.
• Подсоедините отрицательный провод к аккумуляторной батарее.

• Сигнальная лампа системы SRS должна погаснуть.

• Убедитесь, что рулевое колесо поворачивается легко, и замок рулевого колеса работает нормально.
• Убедитесь в надежности крепления модуля надувной подушки безопасности в рулевом колесе
