Преднамеренное задействование надувной подушки в рулевом колесе/на стороне пассажира или натяжителя левого/правого ремня безопасности

При утилизации автомобиля или надувной подушки безопасности Volvo рекомендует задействовать надувную подушку безопасности, пока она находится в автомобиле.

Примечание: При срабатывании модуля надувной подушки газогенератор нагревается до высокой температуры. После срабатывания дайте модулю, предназначенному для снятия, остыть в течение примерно 30 минут.

Внимание: Не пытайтесь задействовать надувную подушку безопасности или натяжитель ремня безопасности, если они не закреплены надежно или сняты с автомобиля. Это может привести к травмам.

Внимание: Перед задействованием надувной подушки безопасности или натяжителя ремня безопасности убедитесь, что в автомобиле никого нет.

Подготовка

• Автомобиль следует поставить вне помещения станции технического обслуживания.
• Выключите зажигание.
• Снимите аккумуляторную батарею.
• Откройте все окна и двери

Примечание: Убедитесь, что надувная подушка безопасности/натяжитель ремня безопасности надежно закреплены в автомобиле и около них нет незакрепленных предметов.

Соединения

Соединения системы SRS 2.2

• Подсоедините два 6-метровых провода к 2-штекерным разъемам провода воспламенения модуля надувной подушки безопасности/натяжителя ремня безопасности, предназначенных для задействования.

См. раздел Расположение разъемов проводки системы SRS и соответствующую электрическую схему для определения расположения разъемов. Используйте разъем типа установленного в автомобиле или подсоединяйтесь непосредственно к элементам проводки, как описано ниже:

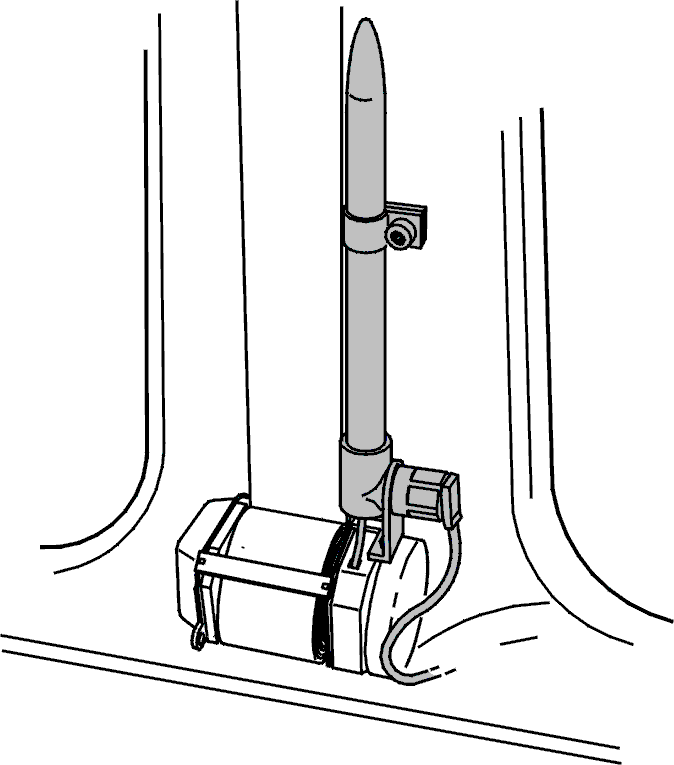

1. Разъедините 2-штекерный разъем (см. рисунок)
2. Подсоедините два 6-метровых провода к разъему (со стороны датчика системы SRS). Подсоединенные таким образом провода могут быть использованы для преднамеренного задействования несколько раз.
3. Подсоедините 2-штекерный разъем

Внимание: При выполнении этой операции необходимо надеть защитные очки.

Соединения системы SRS 2.3
(Соединения системы SRS 2.3 не используются в автомобилях, поставляемых в США/Канаду)

Примечание: Для преднамеренного задействования необходимо использовать провод воспламенения системы SRS-2.2.

Провод воспламенения системы SRS-2.2 снабжен разъемом без конденсатора. Этот разъем может быть прикреплен к элементу системы SRS 2.3.

• Отсоедините провод воспламенения, прикрепленный к модулю надувной подушки безопасности/натяжителю ремня безопасности, предназначенному для задействования.
• Подсоедините провод воспламенения системы SRS 2.2
• Подсоедините 6-метровый провод к проводу воспламенения системы SRS

Задействование

Примечание: ВНИМАНИЕ! Убедитесь, что надувная подушка безопасности/натяжитель ремня безопасности надежно закреплены в автомобиле и около них нет незакрепленных предметов.

Внимание: Перед задействованием надувных подушек безопасности или натяжителей ремней безопасности убедитесь, что в автомобиле никого нет.

• Отойдите от автомобиля на 6 метров
• Для задействования надувной подушки безопасности/натяжителя ремня безопасности подайте на провода напряжение 12 В с аккумуляторной батареи

Если надувная подушки безопасности/натяжитель ремня безопасности не срабатывают, отсоедините и проверьте проводку с аккумуляторной батареи. Будьте предельно осторожны!

• Повторите попытку.

Убедитесь, что натяжитель ремня безопасности сработал. См. методы 1 и 2 для проверки срабатывания натяжителя ремня безопасности.
