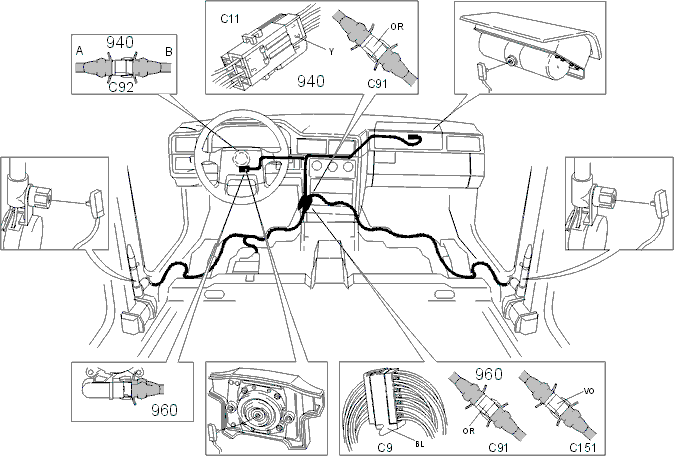

Расположение разъемов проводки системы SRS

Применимость

1. Разъем модуля на стороне пассажира
2. Разъем натяжителя ремня безопасности
3. Разъем модуля в рулевом колесе

Разъемы провода воспламенения системы SRS

Эти разъемы имеют позолоченные контактные
штырьки. Штырьковая часть замыкается накоротко при
вытягивании разъема.Разъемы провода воспламенения системы SRS
окрашены в разные цвета. Разъемы C91 и C92 оранжевого цвета,
разъем модуля надувной подушки на стороне пассажира C151 (960)
фиолетовый.

Другие разъемы проводки системы SRS

Другие разъемы проводки системы SRS, относящиеся к
поиску неисправностей, это C11 (940) и C9 (960). Это разъемы обычного
типа, они не замыкаются накоротко при
отсоединении.
