Воздуховоды и уплотнения, замена (2000, 2001)

Канал антиобледенителя, ветровое стекло

При замене канала антиобледенителя на ветровом стекле, должна быть заменена вся приборная панель. См.Приборная панель, замена

Установка

• Установите в обратном порядке.

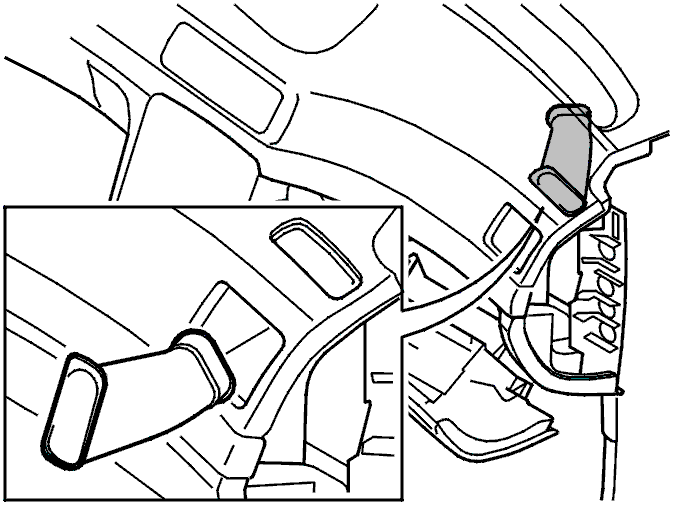

Воздуховоды на стойке В в приборной панели

Выньте воздуховоды из стойки В. См.Панель, стойка В, замена.

Установите. См.Панель, стойка В, замена

Воздуховод сопла приборной панели, боковой антиобледенитель (сторона водителя)

Снимите приборную панель. См.Приборная панель, замена.

Снятие

• Снимите сопло бокового антиобледенителя. См.
• Снимите комбинированную приборную панель. См.Комбинированная приборная панель, исключая выключатель
• Снимите сопло на стороне водителя. См.
• Вставьте руку в отверстие комбинированной приборной панели. Отсоедините канал от канала антиобледенителя ветрового стекла
• Вытяните канал через отверстие сопла.

Установка

• Расположите канал и поверните его в правильное положение
• Установите оставшиеся компоненты
• Все остальное устанавливается в обратном порядке.

Воздуховод сопла приборной панели, боковой антиобледенитель (сторона пассажира)

Снятие

• Снимите наружное сопло. См.
• Снимите наружное сопло. См.
• Вставьте руку в отверстие бардачка. Отсоедините канал от канала антиобледенителя ветрового стекла
• Вытяните канал через отверстие внешнего сопла.

Установка

• Установите канал через отверстие внешнего сопла. Установите канал антиобледенителя
• Все остальное устанавливается в обратном порядке.

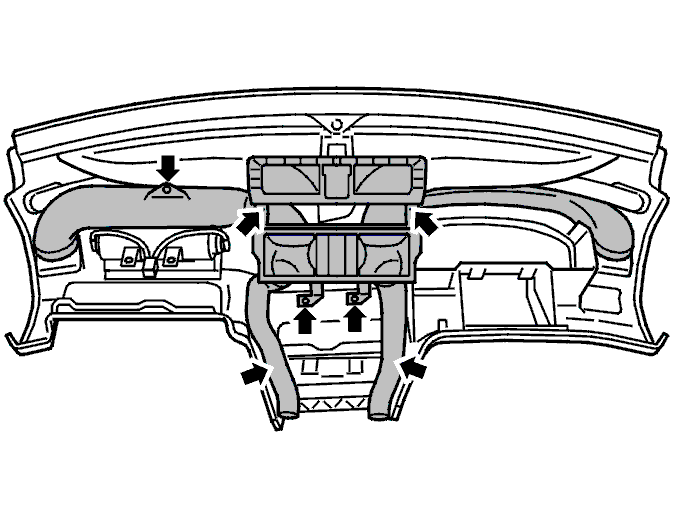

Блок распределения воздуха в приборной панели

Снимите приборную панель. См.Приборная панель, замена.Выверните винты.Отсоедините канал от соединений.Отсоедините воздуховод от блока распределения воздуха.Выкрутите воздуховод из нижнего крепления.Выверните 4 винта.

Установка

• Установите в обратном порядке.

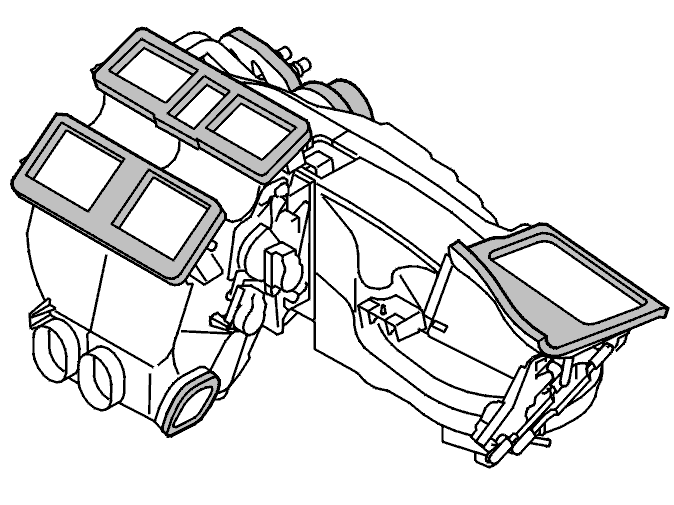

Уплотнение между блоком распределения воздуха и центральным электрическим блоком

Снимите приборную панель. См.Приборная панель, замена.Замените уплотнение.

Установка

• Установите в обратном порядке.

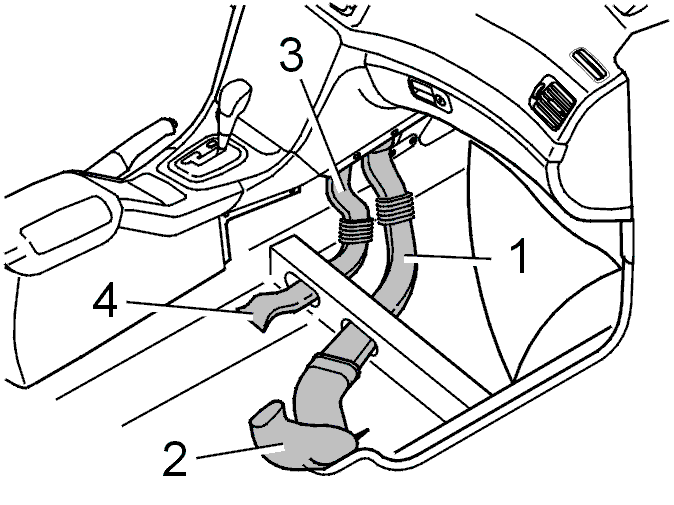

Передний воздуховод канала стойки В на полу

Выньте переднее сиденье из автомобиля. См.Установка и снятие сидений.

Снимите:

• боковую панель в центральной консоли. См.Центральная консоль, замена
• звукоизоляционную панель. См.
• переднюю отделочную панель порога. См.Отделочная панель порога передней двери
• переднее ковровое покрытие пола.

Потяните / согните канал у центральной консоли. Отделите канал у верхнего крепления.Отсоедините канал от элемента конструкции.

Установка

• Установите в обратном порядке.

Задний воздуховод канала стойки В на полу

Выньте сиденье из автомобиля. См.Установка и снятие сидений Снимите задний защитный элемент порога. См.Отделочная панель порога задней боковой двери, левая и правая Снимите панель стойки В. См.Панель, стойка В, замена

Отогните в сторону заднее ковровое покрытие, если необходимо.Снимите воздуховод.

Установка

• Установите в обратном порядке.

Воздуховод стойки В

Снимите:

• панель стойки В. См.Панель, стойка В, замена

Установка

• Установите в обратном порядке.

Передние воздуховоды заднего канала пола на полу

Выньте сиденье из автомобиля. См.Установка и снятие сидений

• боковую панель центральной консоли. См.Центральная консоль, замена
• звукоизоляционную панель. См.
• переднюю отделочную панель порога. См.Отделочная панель порога передней двери
• переднее ковровое покрытие пола.

Снимите задний воздуховод. См.Задние воздуховоды заднего канала пола на полу

Потяните / согните канал у центральной консоли. Отделите канал у верхнего крепления.Отсоедините канал от поперечной балки.

Установка

• Установите в обратном порядке.

Задние воздуховоды заднего канала пола на полу

Установите переднее сиденье в переднее и самое высокое положениеСтяните канал, потянув его назад.

Установка

• Установите в обратном порядке.
