Вакуумная система, проверка (2004, 2005)

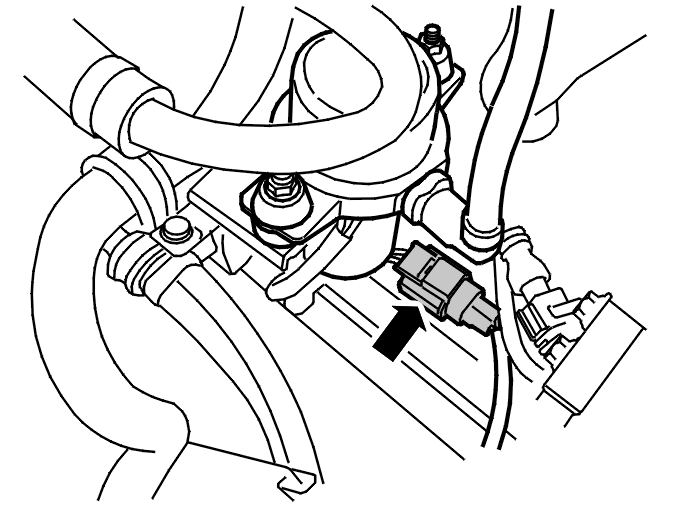

Разъедините разъем вакуумного насоса.

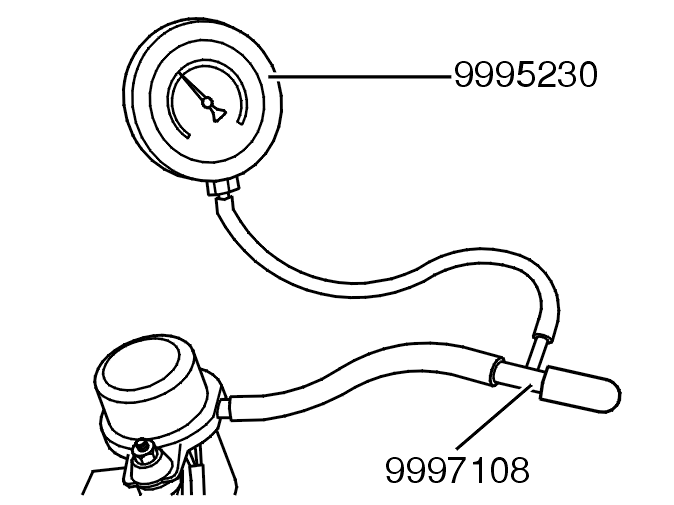

Проверка производительности насоса

Снимите быстросъемный соединитель на вакуумном насосе. Установите: 🔧 Т-образная труба с заглушенным отверстием на насосеПодсоедините: 🔧 МАНОМЕТР (ДАВЛЕНИЕ ТУРБОНАДДУВА - ДАВЛЕНИЕ ТОПЛИВА) на: 🔧 Т-образная труба.Установите разъем насоса. Считайте значение на: 🔧 МАНОМЕТР (ДАВЛЕНИЕ ТУРБОНАДДУВА - ДАВЛЕНИЕ ТОПЛИВА).Значение должно быть между 80-90 кПа отрицательного давления. Если это не так, замените насос. См.: Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов.

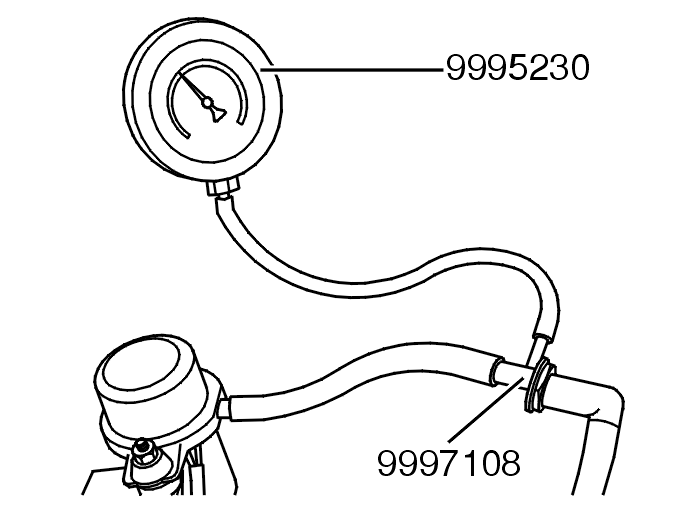

Проверка давления в линии

Снимите быстросъемный соединитель на вакуумном насосе. Установите: 🔧 Т-образная труба между быстросъемным разъемом и насосом.Подсоедините: 🔧 МАНОМЕТР (ДАВЛЕНИЕ ТУРБОНАДДУВА - ДАВЛЕНИЕ ТОПЛИВА) на: 🔧 Т-образная труба.Установите разъем насоса. Считайте значение на: 🔧 МАНОМЕТР (ДАВЛЕНИЕ ТУРБОНАДДУВА - ДАВЛЕНИЕ ТОПЛИВА).Значение должно быть 60 кПа отрицательного давления, когда насос останавливается.Нажмите на педаль тормоза пару раз, чтобы запустить насос. Значение при запуске насоса должно быть 45 кПа отрицательного давления.Если насос запускается при отрицательном давлении, составляющем 0 - 45 кПа, или останавливается при отрицательном давлении выше, чем 60 кПа, замените клапан управления. См.: Vakuumslang bromsförstärkare вакуумный шланг усилителя тормозов.Если правильное давление в системе не получено, даже если производительность насоса правильная, это указывает на наличие утечки в системе.

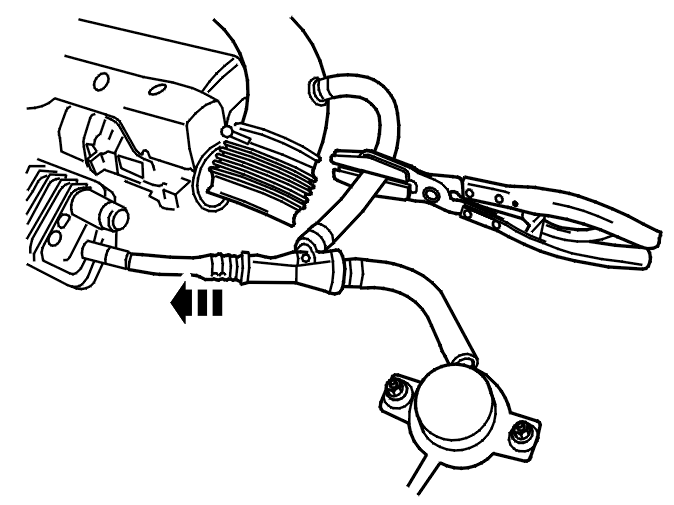

Проверьте на наличие утечек клапан впускного коллектора

Снимите:

• зажим и шланг с вакуумного шланга
• шланг с впускного коллектора.

Зажмите фиксирующими плоскогубцами шланг трубы подачи нагнетаемого воздуха.Подуйте или всосите через конец шланга, который был установлен во впускном коллекторе.Воздушный поток должен двигаться только в направлении стрелки. Если это не так, замените клапан.

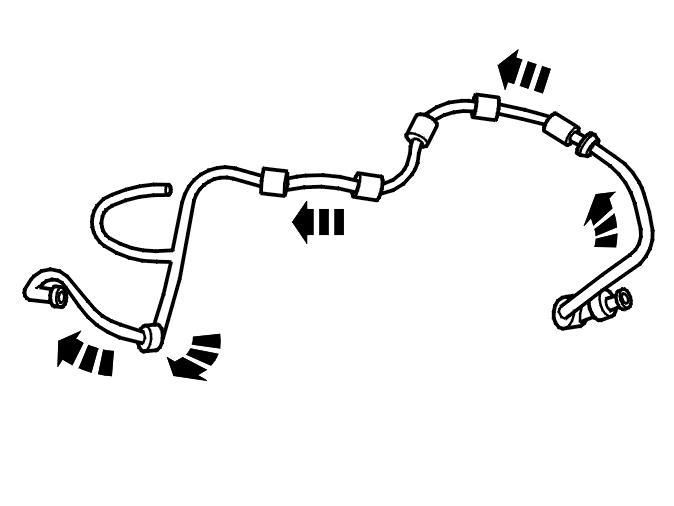

Проверка на наличие утечек в вакуумном шланге, усилитель тормозов

Снимите шланг. См.: Vakuumslang bromsförstärkare вакуумный шланг усилителя тормозов.Проверьте на наличие отверстий или других повреждений в шланге.Подуйте или всосите через концы шланга.Воздушный поток должен двигаться только в направлении стрелок. Если это не так, замените вакуумный шланг.

Проверка на наличие утечек в усилителе тормозов

Если после проведения указанных выше проверок невозможно получить правильное давление в системе, это указывает на наличие утечки в усилителе тормозов. В случае утечки в усилителе тормозов замените усилитель тормозов. См.: Bromsförstärkare Bromsförstärkare Bromsförstärkare Bromsförstärkare Bromsförstärkare.
