усилитель тормозов (D4164T, D4204T, D5244T8)

Зажигание выкл.

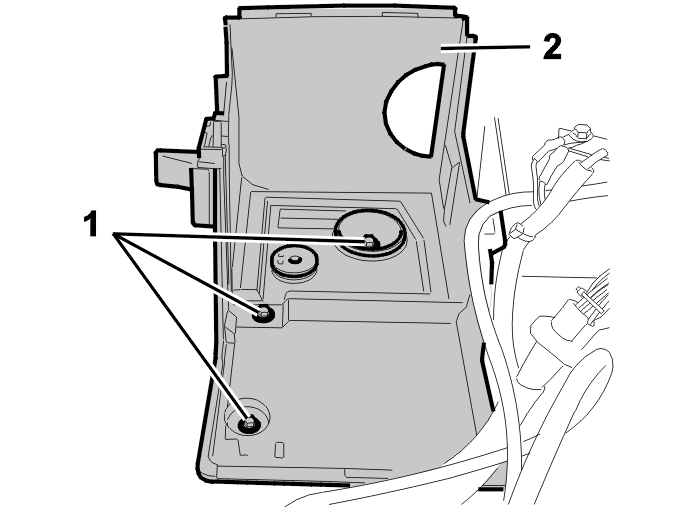

Снимите:

• аккумулятор. См.: Аккумулятор
• 3 винта
• разъем датчика температуры с блока аккумулятора
• блок аккумулятора.

Снятие электродвигателя стеклоочистителя ветрового стекла

Снимите электродвигатель стеклоочистителя ветрового стекла. См.: Механизм стеклоочистителя, ветровое стекло.

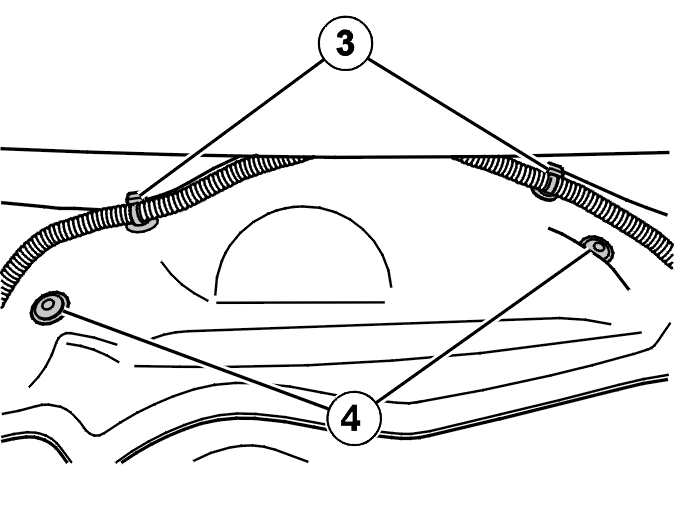

Снятие защитной крышки над усилителем тормозов

Снимите:

• кабель с 2 зажимов (3). Поместите кабель в сторону
• 2 винта (4)
• защитную крышку.

Снятие трубы/шланга системы кондиционирования

Слейте хладагент. См.: Köldmedium, tömning.Снимите трубу низкого давления. См.: Köldmediumrör kondensor till expansionsventil.Отсоедините трубу высокого давления от панели капота. Вытяните маслопровод из зажима. Отложите трубу в сторону.

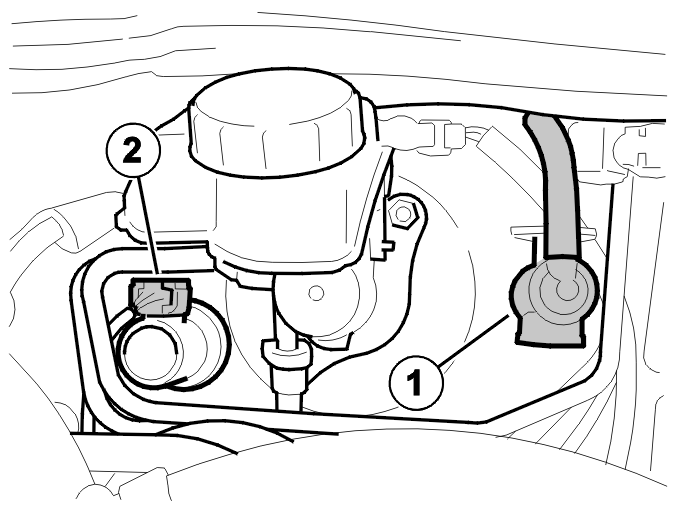

Снятие датчика педали

Снимите:

• датчик давления (1)
• разъем (2).

Снимите датчик педали. Расширьте стопорное кольцо и вытяните датчик педали.

Подсказка: Отверстие стопорного кольца направлено прямо вниз. Нет необходимости полностью снимать кольцо, достаточно его открыть.

Примечание: Убедитесь, что О-образное кольцо также снято.

Снятие тормозной трубы

Снимите две тормозные трубки между главным цилиндром и муфтой трубопровода.

Снятие главного цилиндра

Снимите главный цилиндр. См.: Главный цилиндр, тормоз.

Снятие звукоизоляционных панелей

Снимите звукоизоляционную панель. См.: Instrumentpanel nedre.

Снятие брызговика под двигателем

Поверните зажимы на 90° и снимите брызговик.

Снятие правой подушки двигателя

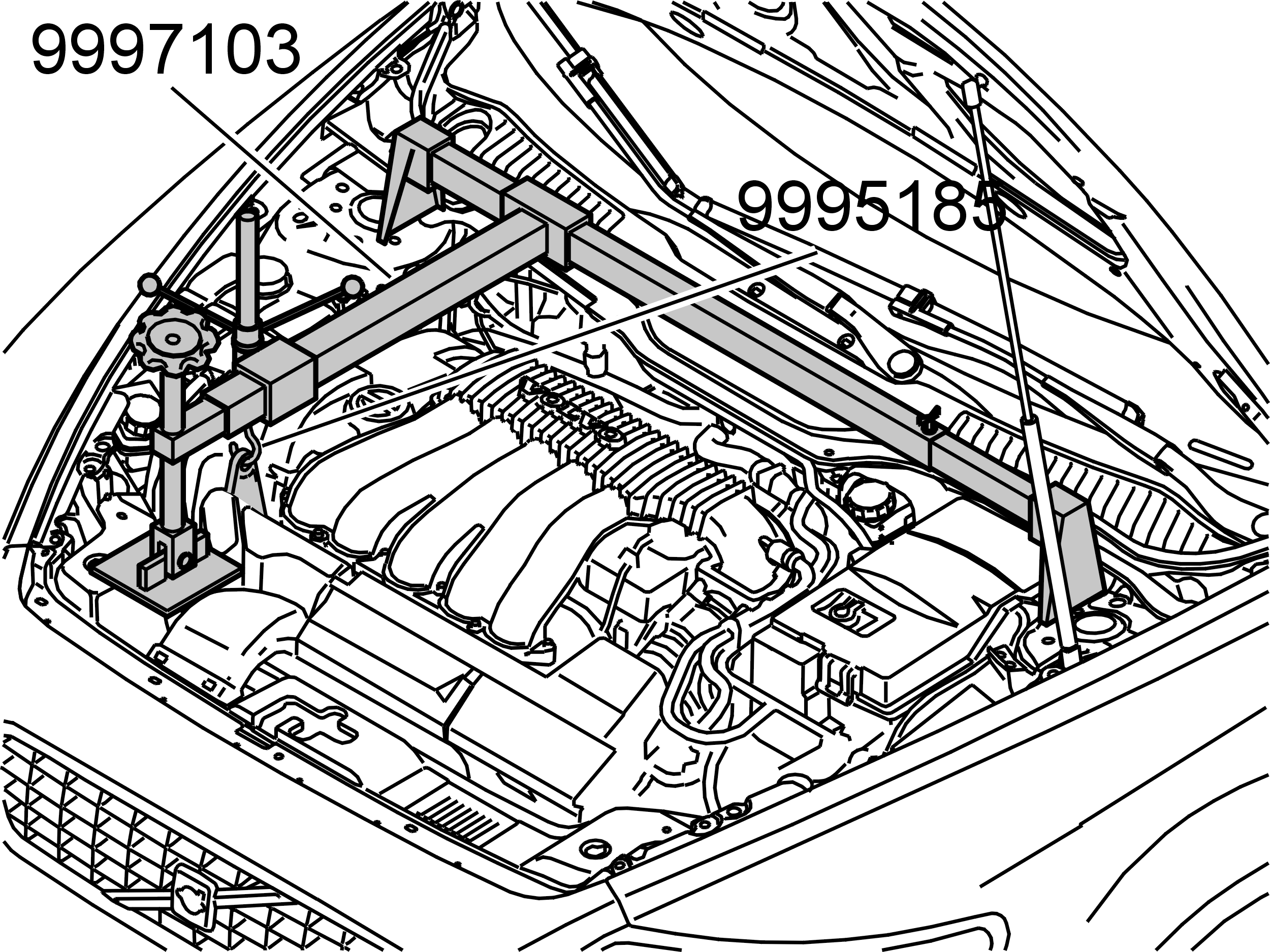

Установите подъeмную траверсу: 🔧 Подъeмная траверса. Снимите подушку двигателя. См.: Подушка двигателя, правая Подушка двигателя, правая Motorkudde höger.Опустите двигатель приблизительно на 6 см.

Снятие усилителя тормоза

Снимите штифт усилителя тормозов.

Примечание: Штифт нельзя снять полностью. Он должен быть заменен на новый штифт при установке.

Снимите:

• 4 гайки
• усилитель тормозов.

Установка усилителя тормозов

Установите:

• новый усилитель тормозов
• 4 гайки M8
• новый штифт толкателя.

Установка датчика педали

Вдавите новый датчик педали.

Примечание: Используйте новое О-образное кольцо. Датчик педали может быть установлен только в одном положении, т. е. при котором установочный штифт указывает прямо вверх.

Смажьте мыльным раствором и установите датчик давления (1).

Подсоедините разъем (2).

Установка главного цилиндра

Установите главный цилиндр. См.: Главный цилиндр, тормоз.

Установка тормозных трубок

Установите две тормозные трубки (3).

Прокачка тормозных систем

Прокачайте тормозную систему. См.: Avluftning bromssystem.Убедитесь, что соединения тормозной трубки загерметизированы.Проверьте уровень тормозной жидкости.

Установка правой подушки двигателя

Установите подушку двигателя. См.: Подушка двигателя, правая Подушка двигателя, правая Motorkudde höger.Снимите подъeмную траверсу.

Установка трубы/шланга системы кондиционирования

Установите:

• трубу высокого давления в зажиме
• трубу высокого давления в панели капота
• трубу низкого давления. См.: Köldmediumrör kondensor till expansionsventil
• заполните хладагентом. См.: Köldmedium, fyllning.

Установка брызговика под двигателем

Установите брызговик. Поверните зажимы на 90°.

Установка защитной крышки над усилителем тормозов

Установите:

• защитную крышку
• 2 зажима (4)
• 2 зажима (3).

Установка электродвигателя стеклоочистителя ветрового стекла

Установите электродвигатель стеклоочистителя ветрового стекла. См.: Механизм стеклоочистителя, ветровое стекло.

Установка звукоизоляционной панели

Установите звукоизоляционную панель. См.: Instrumentpanel nedre.

Установите:

• разъем датчика температуры в блоке аккумулятора
• блок аккумулятора
• 3 винта M6
• аккумуляторную батарею согласно Аккумулятор.
