Труба для охлаждающей жидкости конденсора к регулирующему клапану (2004, 2005)

Опорожнение системы кондиционирования

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Köldmedium.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.

Слейте хладагент из системы кондиционирования. См.: Köldmedium, tömning.

Описание метода

Этот метод состоит из:

• замена
• замена
• замена.

Снятие компонентов

Снимите:

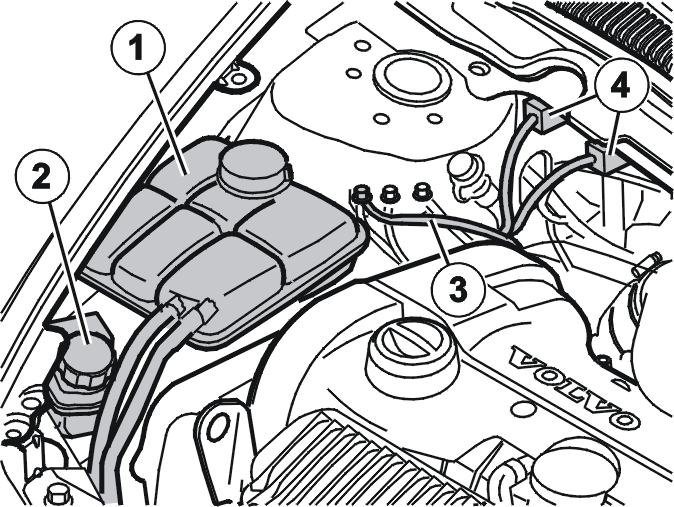

• бачок охлаждающей жидкости (1), но шланги оставьте на месте. Поместите бачок на крышку клапана
• бачок жидкости рулевого привода с усилителем и шланги (2) с его крепления, потянув его под углом вверх.

Снимите:

• полосу заземления (3) с соединения в правом опорном стакане подвески
• 2 выключателя (4) датчика давления системы кондиционирования с труб / шлангов системы кондиционирования
• переднюю накладку бампера. См.: Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Hölje stötfångare fram Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера.

Снятие трубы/шланга между испарителем и расширительным бачком

Поднимите шланг с крепления, расположенного ниже правого опорного стакана подвески.

Снимите:

• винт, крепящий трубы системы кондиционирования к испарителю. См. иллюстрацию
• пластмассовый зажим, удерживающий блок крепления
• блок крепления с труб.

Снимите:

• правую фару. См.: Лампа накаливания, фара Лампа накаливания, фара
• гайку. Отсоедините муфту трубопровода (А) от расширительного бачка.

Примечание: Закупорьте впускную трубу расширительного бачка сразу после отсоединения.

Установка трубы/шланга между испарителем и расширительным бачком

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите:

• муфту трубопровода на расширительный бачок при помощи гайки M8
• правую фару, см.: Лампа накаливания, фара Лампа накаливания, фара.

Расположите трубу / шланг рядом с панелью капота в моторном отсеке.

Установите:

• блок крепления в канавки на трубе
• пластмассовый зажим, удерживающий блок крепления
• винт M8, крепящий трубы системы кондиционирования к испарителю.

Вдавите шланг в крепление, расположенное ниже правого опорного стакана подвески.

Выполните заключительные операции. См.: Окончательная обработка (одинакова для всех методов).

Снятие компонентов

Снимите:

• бачок охлаждающей жидкости (1), но шланги оставьте на месте. Поместите бачок на крышку клапана
• бачок жидкости рулевого привода с усилителем и шланги (2) с его крепления, потянув его под углом вверх.

Снимите:

• полосу заземления (3) с соединения в правом опорном стакане подвески
• 2 выключателя (4) датчика давления системы кондиционирования с труб / шлангов системы кондиционирования
• переднюю накладку бампера. См.: Накладка переднего бампера Hölje stötfångare fram Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера.

Снятие трубы/шланга между конденсатором и расширительным клапаном

Поднимите шланг с крепления, расположенного ниже правого опорного стакана подвески.Снимите колпачковую гайку расширительного клапана. Смотрите иллюстрацию.

Отвинтите крышку с сервисного клапана.

Снимите:

• сервисный клапан при помощи удлиненной 24 мм втулки
• винт (2) на соединении конденсатора.

Установка трубы/шланга между конденсатором и расширительным клапаном

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите колпачковую гайку расширительного клапана.

Установите:

• винт M8 на соединение конденсатора
• сервисный клапан. Затяните. См.: Åtdragningsmoment
• крышку сервисного клапана.

Вдавите шланг в крепление, расположенное ниже правого опорного стакана подвески.

Выполните заключительные операции. См.: Окончательная обработка (одинакова для всех методов).

Снятие трубы между расширительным клапаном и испарителем

Поднимите шланг с крепления, расположенного ниже правого опорного стакана подвески.

Снимите:

• винт, крепящий трубы системы кондиционирования к испарителю. См. иллюстрацию
• пластмассовый зажим, удерживающий блок крепления
• блок крепления с труб.

Снимите колпачковую гайку расширительного клапана. Смотрите иллюстрацию.

Установка трубы между расширительным клапаном и испарителем

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите:

• блок крепления в канавки на трубе
• пластмассовый зажим, удерживающий блок крепления
• винт M8, крепящий трубы системы кондиционирования к испарителю
• колпачковую гайку расширительного клапана.

Вдавите шланг в крепление, расположенное ниже правого опорного стакана подвески.

Выполните заключительные операции. См.: Проверка функционирования и поиск утечек.

Установка компонентов

Установите:

• бачок охлаждающей жидкости
• бачок жидкости рулевого привода с усилителем
• полосу заземления на соединение в правом опорном стакане подвески
• 2 выключателя датчика давления системы кондиционирования на трубы / шланги системы кондиционирования
• переднюю накладку бампера. См.: Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Hölje stötfångare fram Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера.

Проверка функционирования и поиск утечек

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования хладагентом. См.: Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.
