Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004–2007 |
| V50 | — | 2004–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие накладки переднего бампера

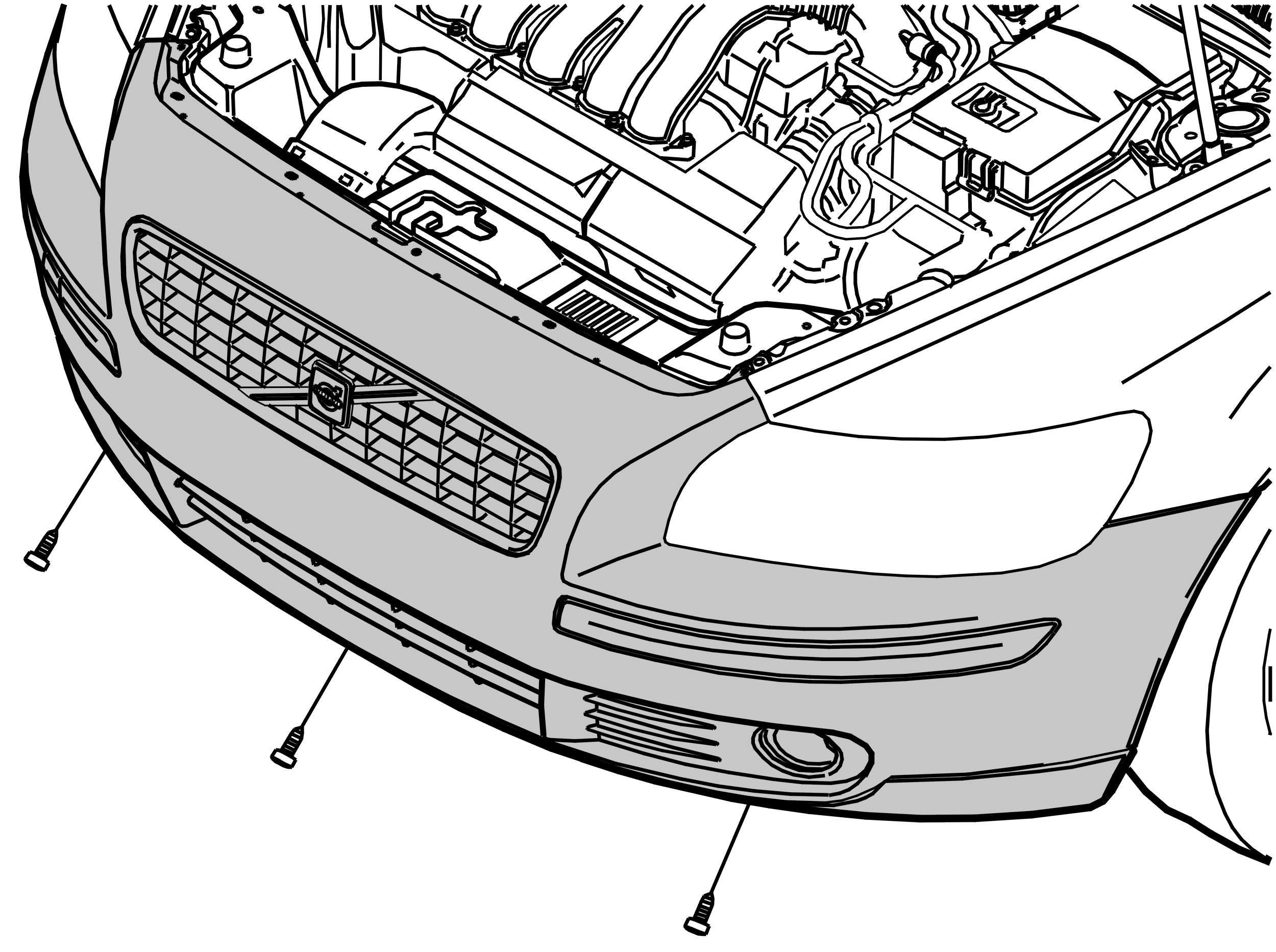

Выверните 3 винта, удерживающие воздухоотражатель в нижнем крае накладки бампера.

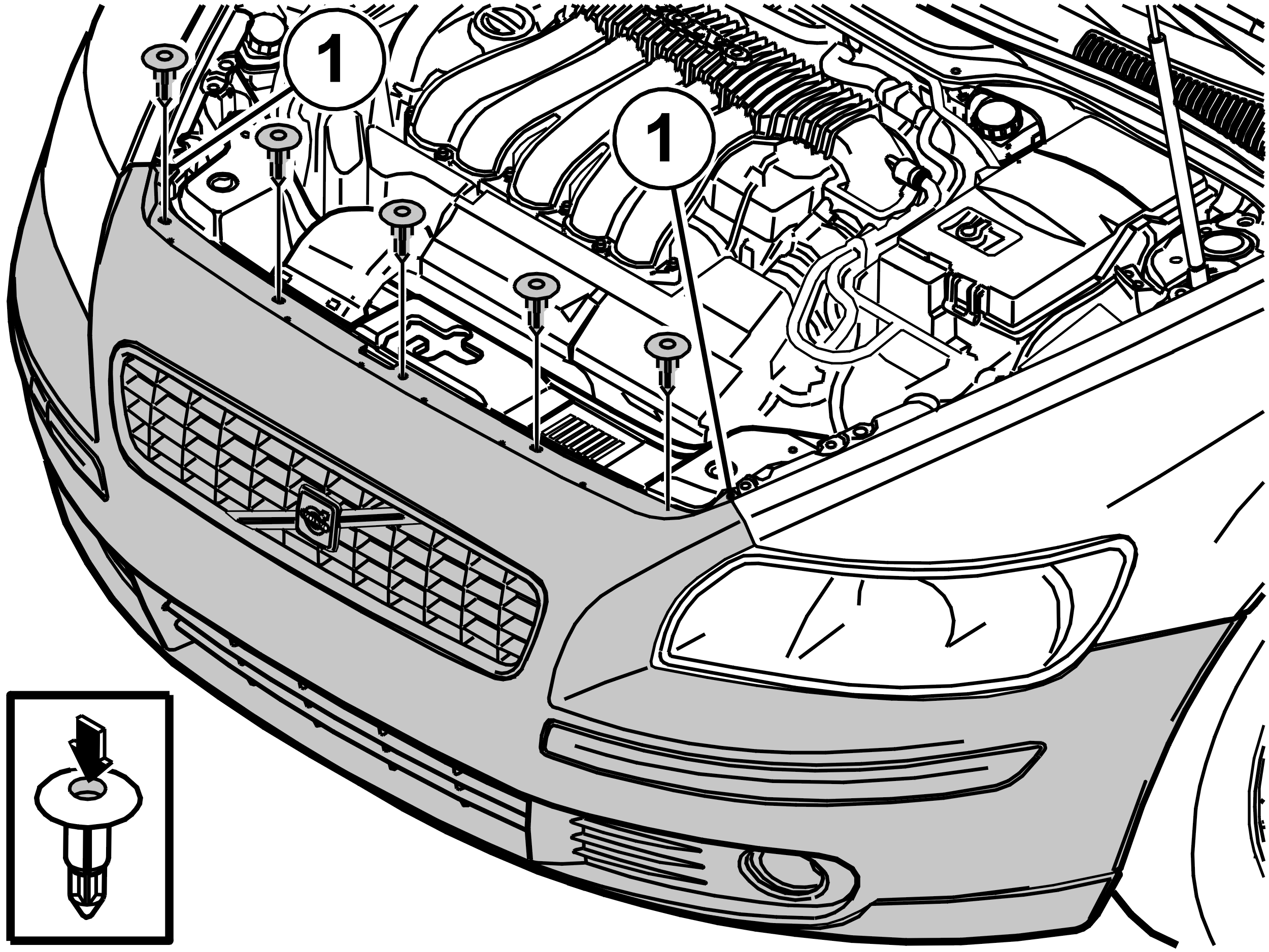

Снимите:
- 5 зажимов
- 2 винта (1).

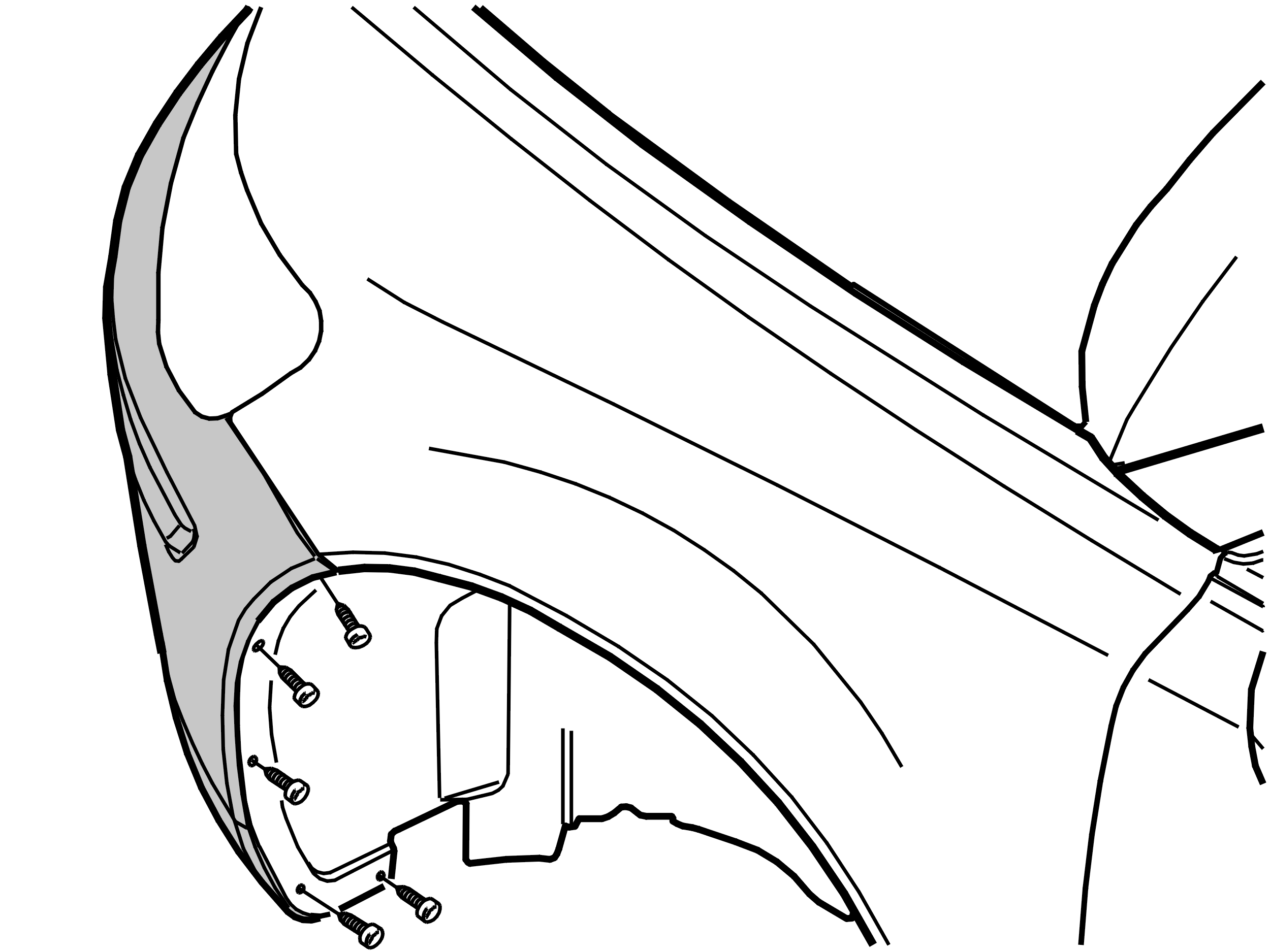

Выверните 5 винтов на каждой стороне.

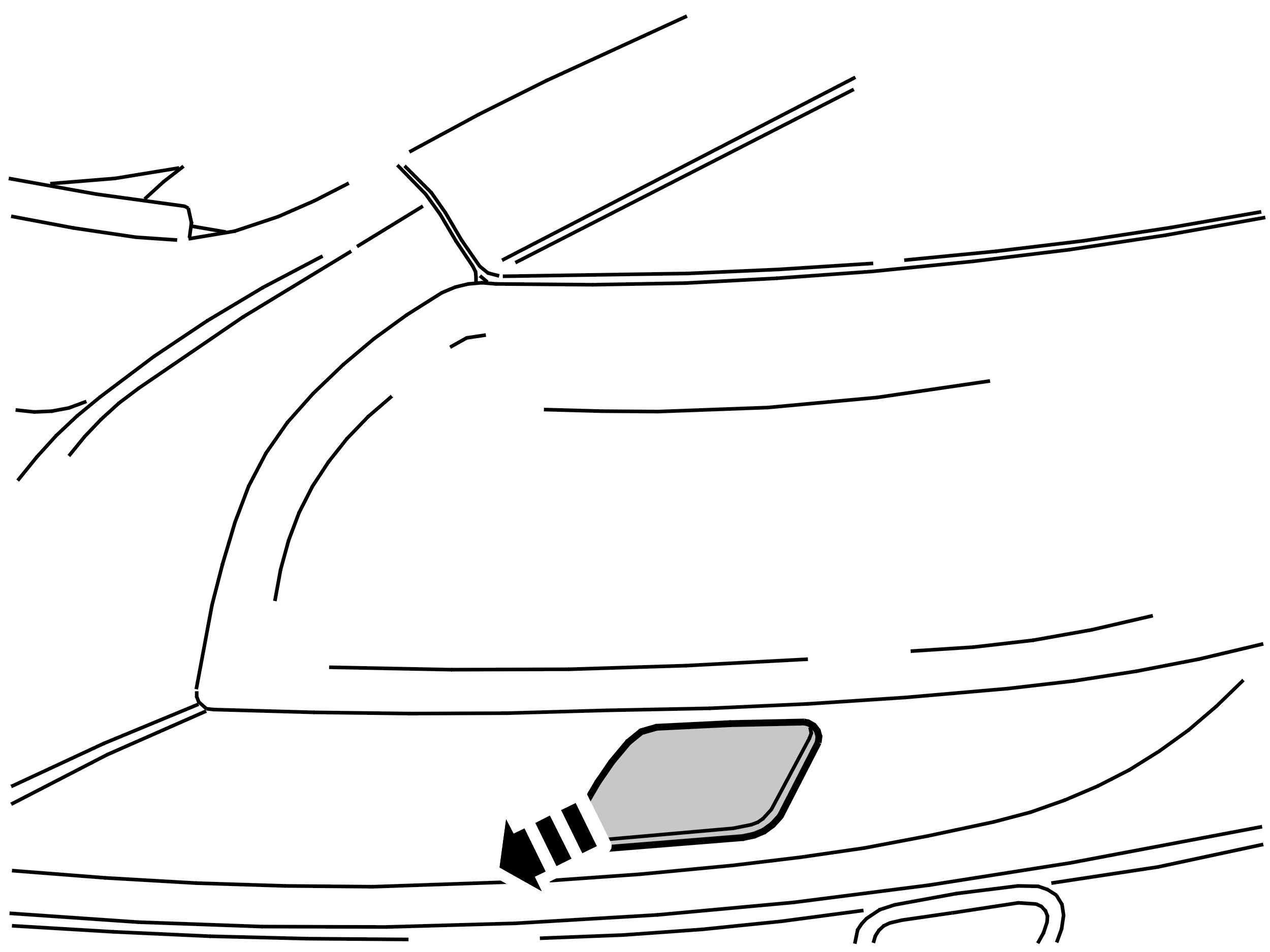

Снимите 2 крышки распыляющих наконечников омывателя.
Подсказка: Осторожно захватите крышку. Вытягивайте крышку до тех пор, пока к ее защелке не откроется доступ снизу. Нажмите на защелку вверх и снимите крышку. Не повредите окрашенные поверхности или распыляющие наконечники омывателя.

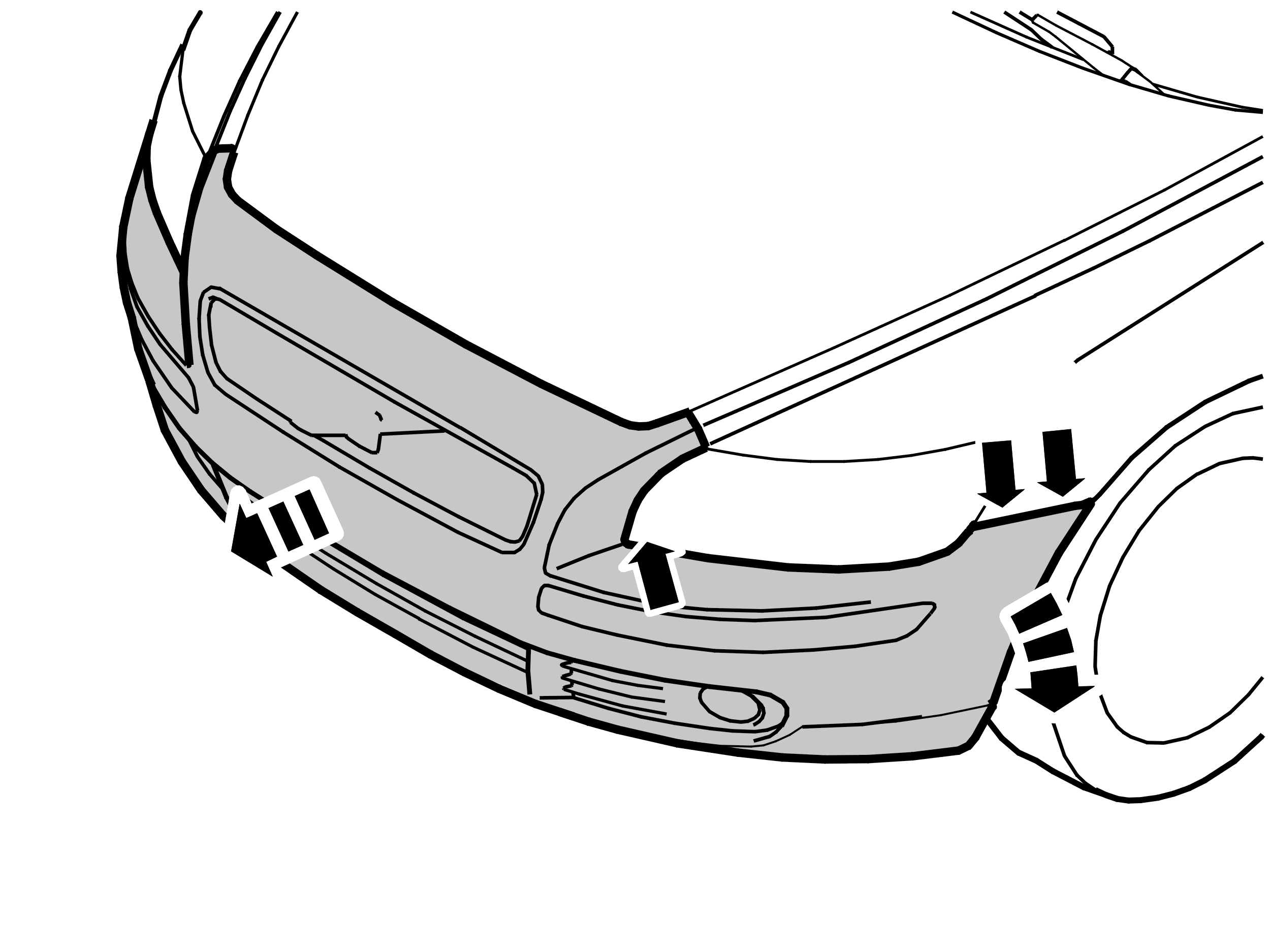

Отсоедините оба конца накладки бампера. Захватите накладку бампера внутри облицовки крыла. Осторожно вытягивайте накладку бампера, пока 2 защелки на внутренней стороне не освободятся.Тяните накладку бампера вперед до тех пор, пока не освободятся оставшиеся 2 защелки, расположенные под фонарями. Снимите накладку бампера.Отсоедините разъемы противотуманных фонарей, если применимо.
Перестановка компонентов
Перестановка компонентов
Переставьте:
- противотуманный фонарь и панель. См.: Передний противотуманный свет.
- поглотитель энергии (амортизатор)
- маскирование радиатора
- крышку буксирной проушины
- центральный вентиляционный канал.
Замена компонентов

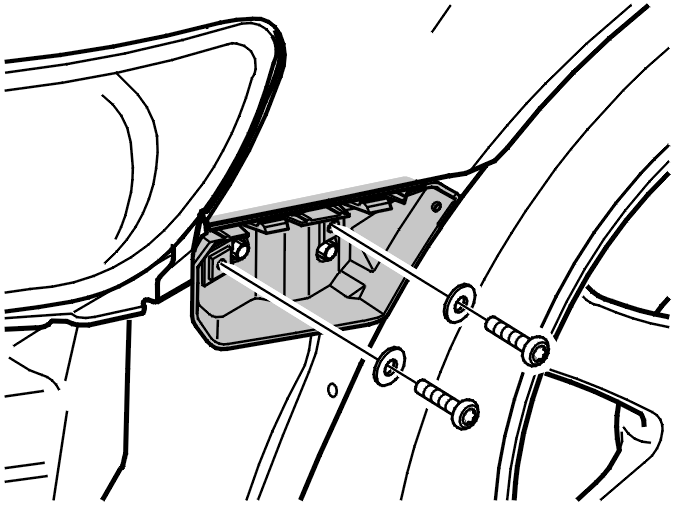

Замена боковых крепежных кронштейнов
Ослабьте 2 винта.

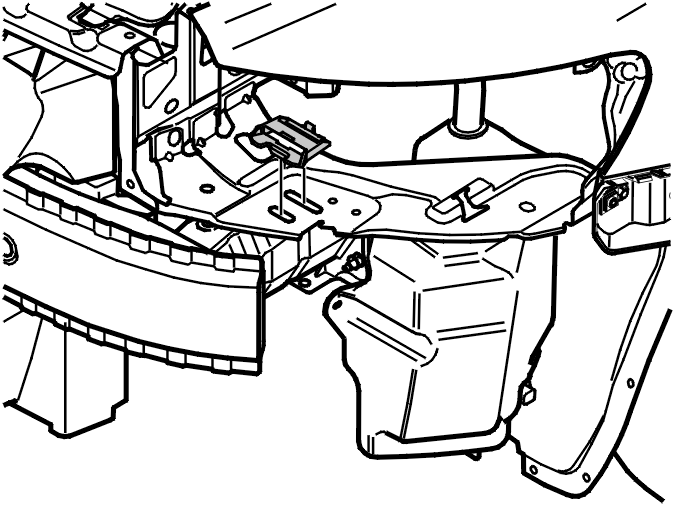

Замена передних крепежных кронштейнов
Освободите зажимы снизу.

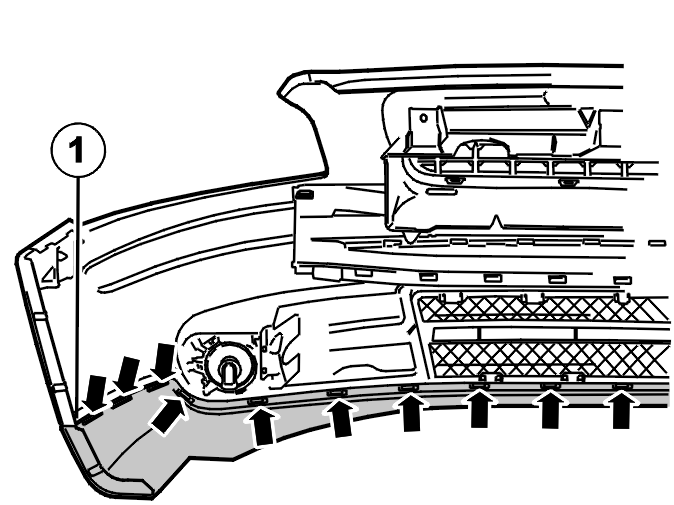

Замена переднего спойлера
Снимите:
- 19 защелок
- 2 зажима (1) на конце внутри накладки бампера. Зажимы удерживают нижнюю секцию на месте.
Снимите спойлер с накладки бампера.Очистите поверхности накладки бампера в месте, где необходимо закрепить новую секцию спойлера.Вдавите новую секцию спойлера на место на накладке бампера.Убедитесь, что все защелки входят в зацепление.
Установка
Установка накладки переднего бампера
Установите:
- поглотитель энергии (амортизатор) в элементе бампера
- разъемы противотуманных фонарей, если применимо.
Вдавите накладку бампера на место.
Установите:
- винты, 5 на каждую надколесную дугу. Затяните
- 5 зажимов на верхнем крае накладки бампера
- 2 винта на верхнем крае накладки бампера. Затяните
- крышки распыляющих наконечников омывателей фар
- 3 винта, прикрепляющих воздухоотражатель к нижнему краю накладки бампера. Затяните.
