усилитель тормозов (2004, 2005)

Зажигание выкл.

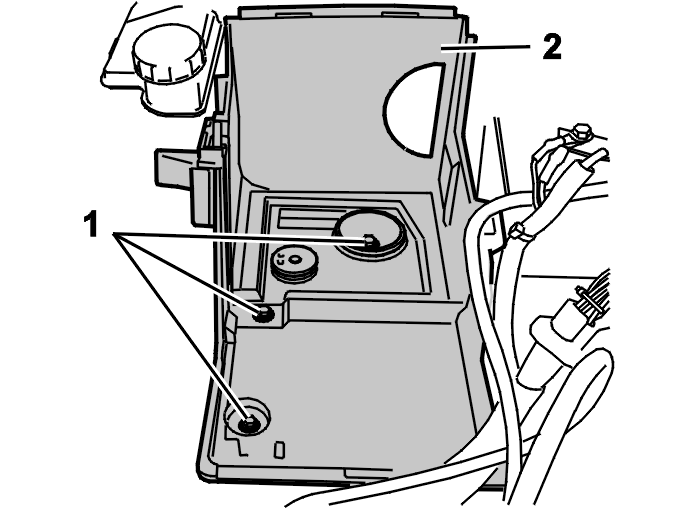

Снимите:

• аккумулятор. См.: Аккумулятор Аккумулятор
• 3 винта
• блок аккумулятора.

Снимите электродвигатель стеклоочистителя ветрового стекла. См.: Механизм стеклоочистителя, ветровое стекло

Снятие брызговиков

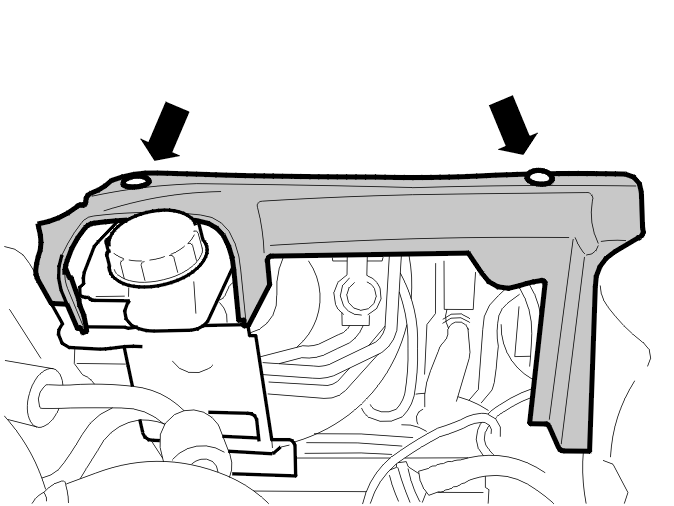

Снимите:

• 2 зажима
• защитную крышку над бачком тормозной жидкости.

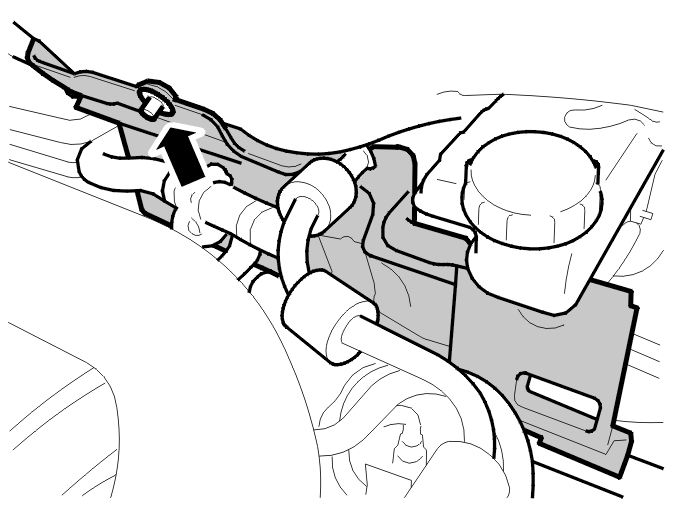

Снимите:

• пластмассовую гайку
• защитную крышку теплоизоляционной перегородки.

Снятие датчика педали

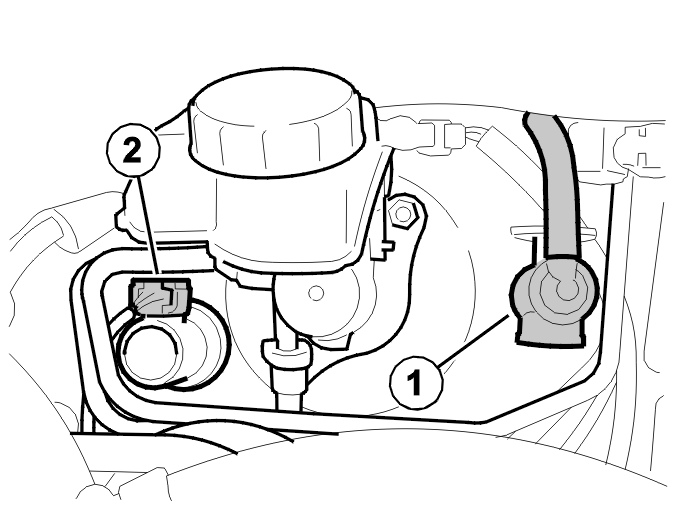

Снимите:

• датчик давления (1)
• разъем (2).

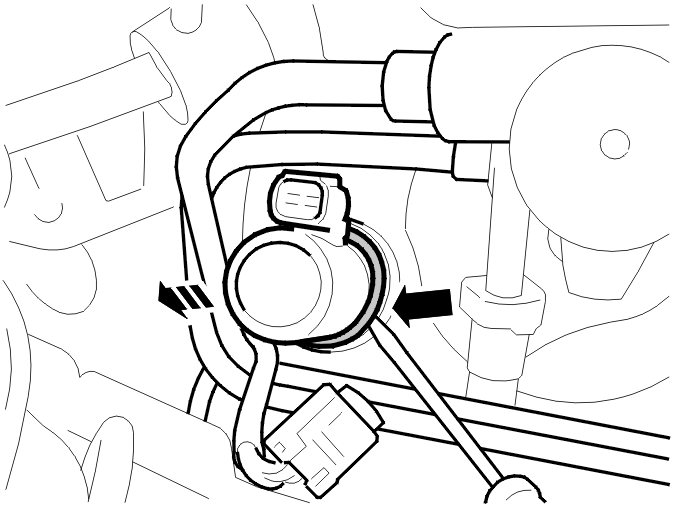

Снимите датчик педали. Расширьте стопорное кольцо и вытяните датчик педали.

Подсказка: Отверстие стопорного кольца направлено прямо вниз. Нет необходимости полностью снимать стопорное кольцо, достаточно его открыть.

Примечание: Убедитесь, что О-образное кольцо также снято.

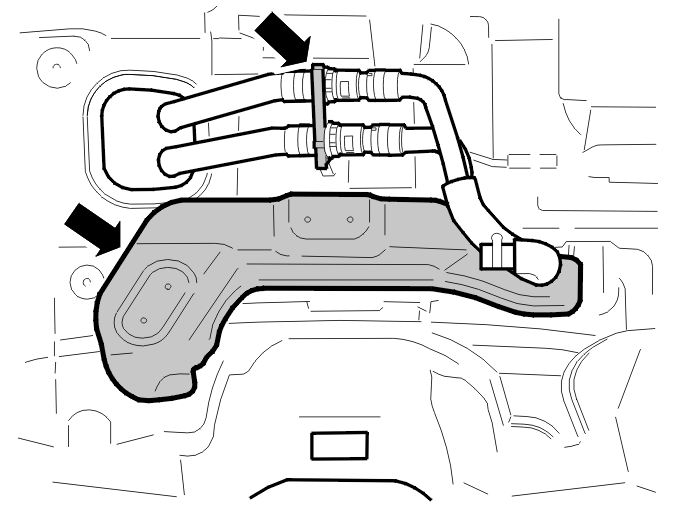

Снятие теплоизоляционного щитка

Снимите:

• теплоизоляционный щиток. Вытяните прямо
• шланги из зажима.

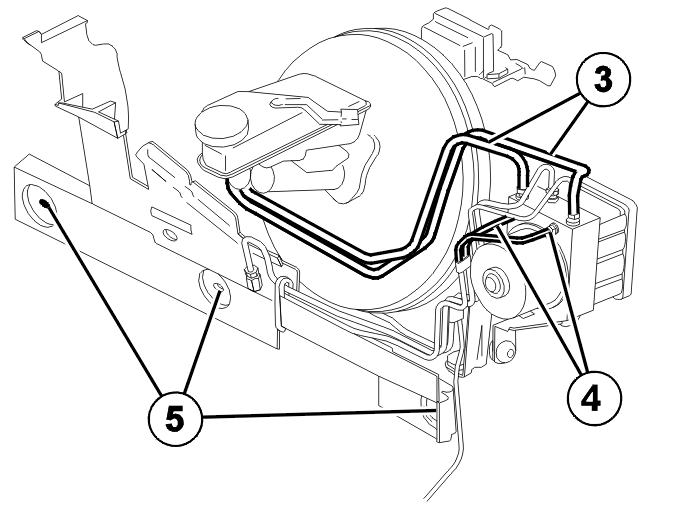

Снятие тормозной трубы

Снимите:

• две тормозные трубки (3) между главным цилиндром и модулем управления.
• две тормозные трубки (4)
• 3 гайки (5)
• нижнюю защитную крышку теплоизоляционной перегородки.

Снятие главного цилиндра

Снимите главный цилиндр. См.: Главный цилиндр, тормоз.

Снятие звукоизоляционных панелей

Снимите звукоизоляционную панель. См.: Instrumentpanel nedre.

Снятие усилителя тормоза

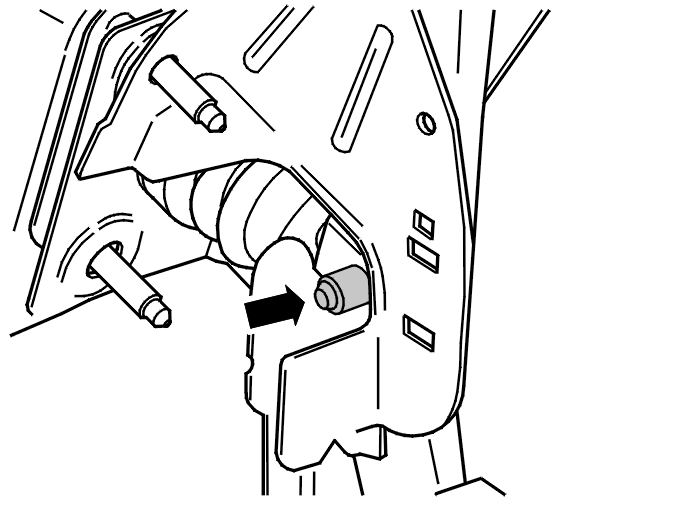

Снимите штифт усилителя тормозов.

Примечание: Штифт нельзя снять полностью. Он должен быть заменен на новый штифт при установке.

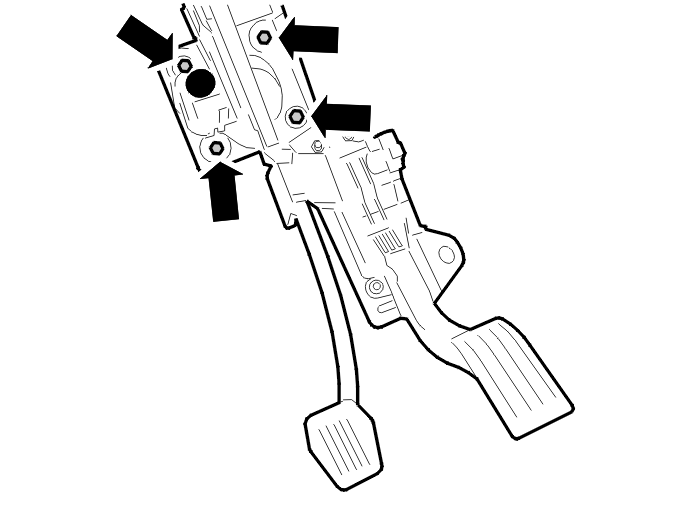

Снимите:

• 4 гайки
• усилитель тормозов.

Установка усилителя тормозов

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите:

• новый усилитель тормозов
• 4 гайки M8
• новый штифт толкателя.

Установка датчика педали

Вдавите новый датчик педали.

Примечание: Используйте новое О-образное кольцо. Датчик педали может быть установлен только в одном положении, т. е. при котором установочный штифт указывает прямо вверх.

Смажьте мыльным раствором и установите датчик давления (1).Подсоедините разъем (2).

Установка главного цилиндра

Установите главный цилиндр. См.: Главный цилиндр, тормоз

Установка тормозных трубок

Установите:

• две тормозные трубки (3)
• нижнюю защитную крышку теплоизоляционной перегородки
• 3 гайки (5)
• две тормозные трубки (4).

Прокачка тормозных систем

Прокачайте тормозную систему. См.: Avluftning bromssystem.Убедитесь, что соединения тормозной трубки загерметизированы.Проверьте уровень тормозной жидкости.

Установка теплоизоляционного щитка

Установите:

• теплоизоляционный щиток
• шланги
• зажим.

Установка звукоизоляционной панели

Установите звукоизоляционную панель. См.: Instrumentpanel nedre.

Установка защитных крышек

Установите:

• защитную крышку теплоизоляционной перегородки
• пластмассовую гайку.

Установите:

• защитную крышку над бачком тормозной жидкости
• 2 зажима.

Установите:

• электродвигатель стеклоочистителя ветрового стекла. См.: Механизм стеклоочистителя, ветровое стекло
• блок аккумулятора
• 3 винта M6
• аккумуляторную батарею согласно Аккумулятор Аккумулятор.
