Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие
Снятие брызговиков
Снимите 3 зажима, удерживающие капот.
Осторожно поднимите капот. Снимите 2 зажима защитной крышки.Снимите защитную крышку над бачком тормозной жидкости.
Снимите:
- пластмассовую гайку
- верхнюю защитную крышку теплоизоляционной перегородки.
Снятие главного цилиндра

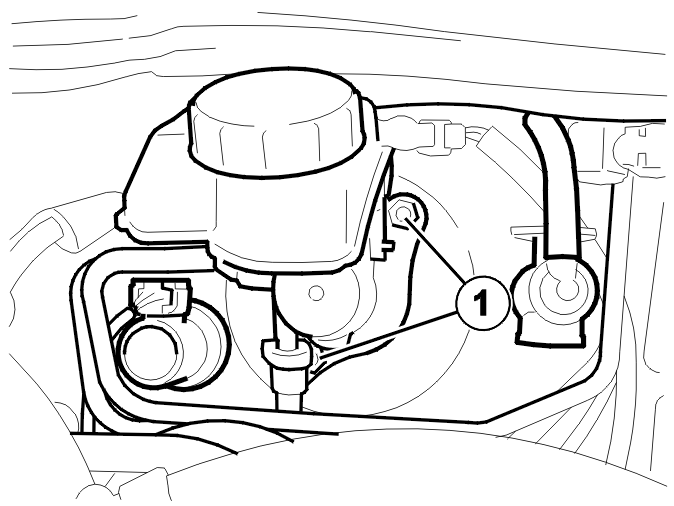

Снимите 2 гайки. Вытяните главный цилиндр с болтов. Оставьте главный цилиндр висеть на тормозных трубах.
Примечание: Не повредите тормозные трубы при снятии главного цилиндра.
Снятие вакуумного шланга

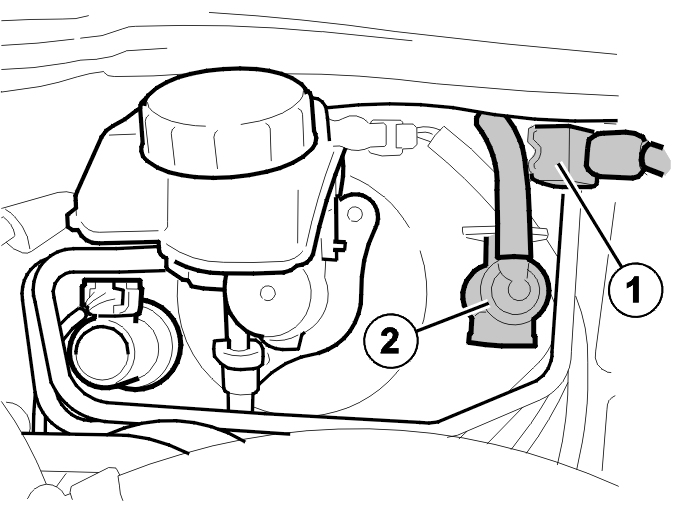

Снимите:
- разъем (1)
- клапан управления (2).

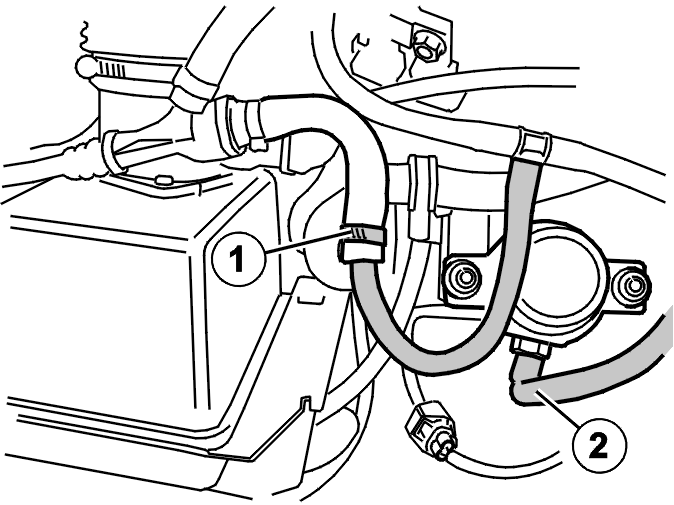

Снимите:
- зажим (1)
- вакуумный шланг со шланга впускного коллектора
- вакуумный шланг с насоса (2)
- вакуумный шланг.
Установка
Установка вакуумного шланга
Установите:
- вакуумный шланг
- вакуумный шланг на насосе (2)
- вакуумный шланг на шланге впускного коллектора
- зажим (1).
Установите:
- разъем (1)
- клапан управления (2).
Подсказка: Смажьте клапан управления мыльным раствором для более легкой установки.
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка защитных крышек
Установите:
- защитную крышку теплоизоляционной перегородки
- пластмассовую гайку.
Установите защитную крышку над бачком тормозной жидкости. Осторожно поднимите капот. Установите 2 зажима защитной крышки.
Установите 3 зажима, удерживающие капот.
