Узел замка и ручка задней боковой двери

Снятие замка задней боковой двери

Снимите:

• панель согласно Панель задней боковой двери
• замок двери согласно Электродвигатель централизованного запирания задней боковой дв ери.

Установка замка задней боковой двери

Установите:

• замок двери согласно Электродвигатель централизованного запирания задней боковой дв ери
• панель согласно Панель задней боковой двери.

Снятие изоляции двери

Снимите:

• панель двери согласно Панель задней боковой двери
• верхний ленточный хомут с панели двери.

Осторожно отогните облицовку панели внутрь

Снятие направляющей окна

Закройте окно.

Снимите:

• винт из панели (В)
• панель снаружи
• накладки из пенорезины (С).

Вытяните молдинг из направляющей. Передвиньте молдинг вверх.Потяните направляющую окна вниз. Снимите направляющую окна.

Снятие внутреннего механизма замка

Снимите:

• два винта из ручки
• ручку с двери.

Полностью вытяните замок из кронштейна.В и СОтцепите два тяги от направляющей.Снимите два зажима. Отсоедините направляющую. Снимите направляющую.

Снятие наружной ручки двери

Вдавите соединительную тягу внутрь. Освободите ее от внутреннего зажима замка.

Снимите:

• заглушку на обратной стороне из панели двери
• два винта (А). Снимите панель, вдавив выступы на нижнем крае
• наружную ручку двери при помощи движения вверх
• крышку с двери.

Установка наружной ручки двери

Очистите сопрягаемые поверхности.

Установите:

• ручку в дверь в правильном положении
• панель (убедитесь, что соединительная тяга движется свободно).

Используйте новые винты или очистите имеющиеся винты. Нанесите медную пасту номер 1161075.

Установите:

• два винта. Затяните до 10 Н·м
• заднюю заглушку.

Нажмите на внутренний зажим вверх.Закрепите соединительную тягу в зажиме на узле замка.Проверьте функционирование.

Установка направляющей окна

Смажьте молдинг и направляющую.Вставьте направляющую снизу.

Установите:

• направляющую на отверстия. Затяните винты (А). Затяните до 10 Н·м
• молдинг внитри направляющей
• наружную крышку
• винт
• секцию из пенорезины на направляющую.

Установка внутреннего механизма замка

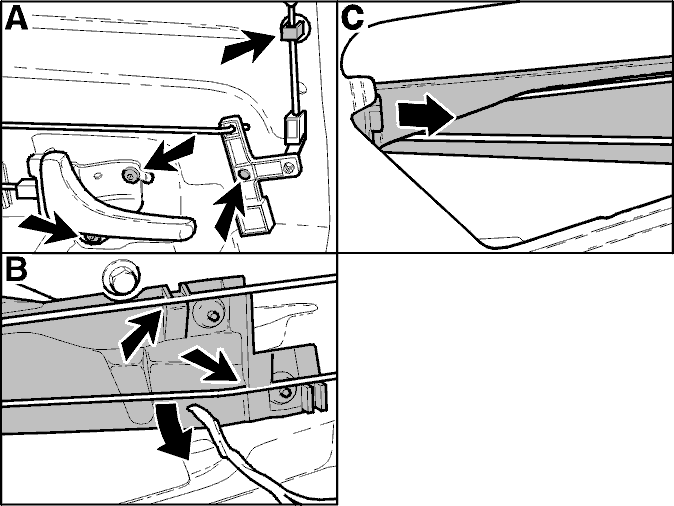

А, В и С

Установите:

• направляющую в дверь
• два зажима.

Вдавите два тяги в направляющую.DВдавите запирающую тягу в кронштейн.Установите два винта в ручке.Проверьте функционирование.

Примечание: Если необходимо, отрегулируйте длину соединительной тяги при помощи блока регулировки на тяге.

Установка изоляции двери

Установите:

• дренажный профиль согласно Дренажный профиль
• верхний ленточный хомут в панель двери
• панель двери согласно Панель задней боковой двери.
