Панель задней боковой двери

Снятие задней боковой панели

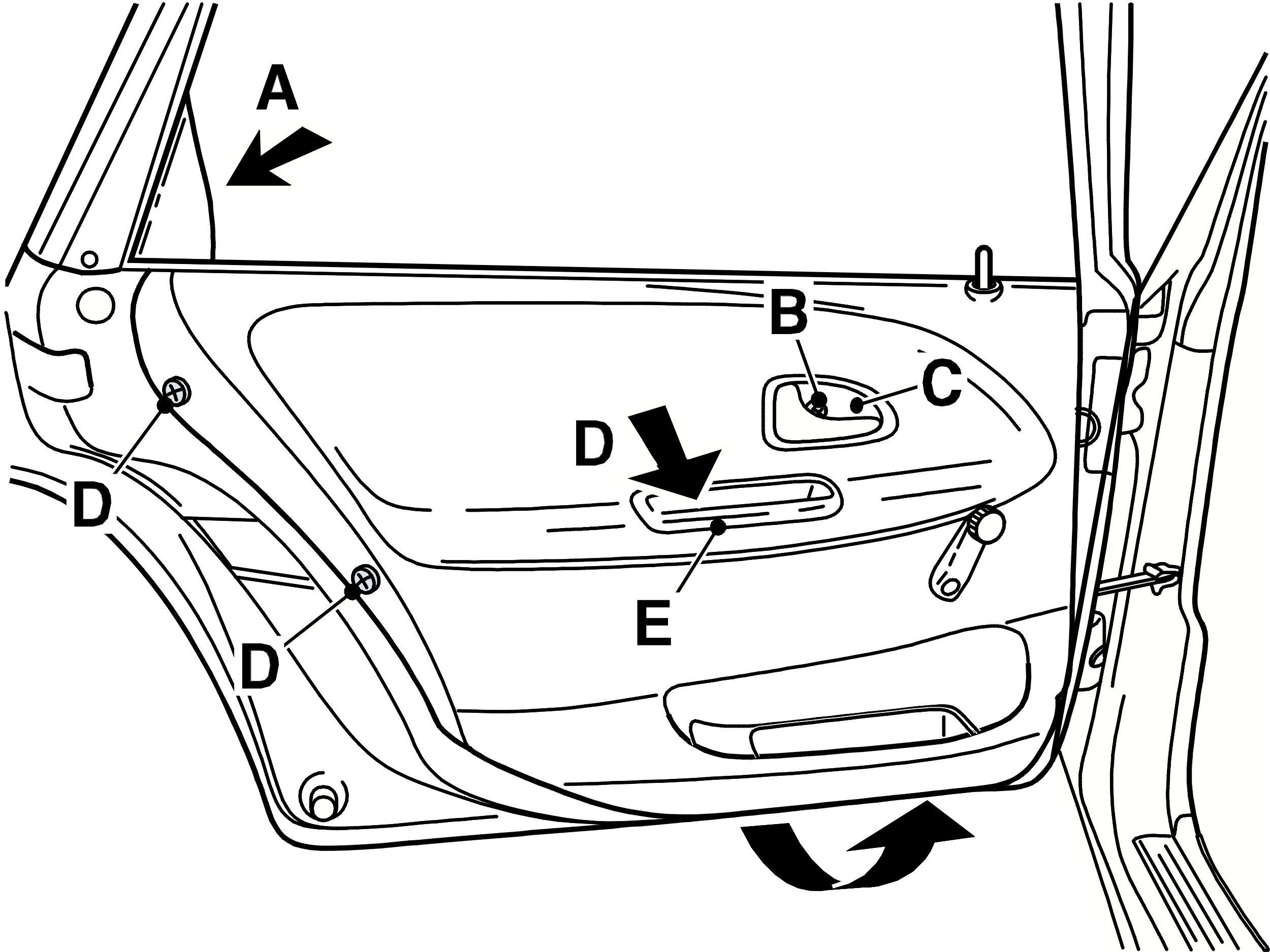

Закройте боковое окно.Осторожно снимите заднюю угловую панель (А).

Снимите:

• винт (В)
• крышку (С) вперед
• крышки и винт (D)
• углубление ручки (Е).

Если автомобиль оборудован окнами с сервоприводом стекла, снимите выключатель. Отсоедините разъем.Если автомобиль оборудован ручным механизмом окна, снимите зажим между пластиной и ручкой. Стяните ручку стеклоподъемника.Выньте панель из зажимов на нижнем крае. Поднимите панель и подайте наружу и вперед.

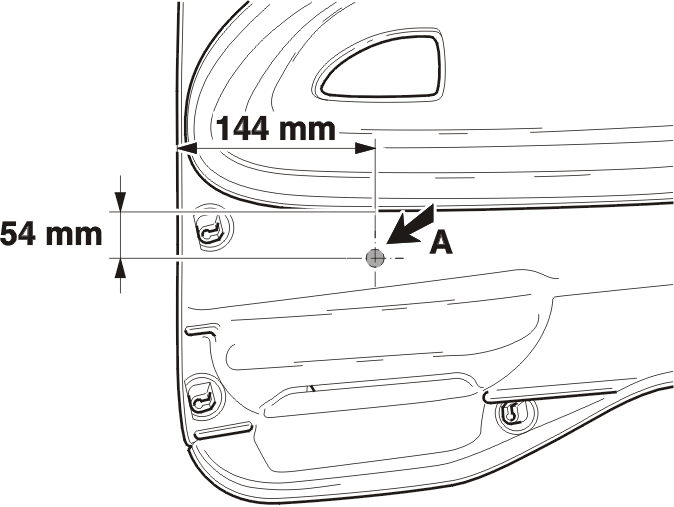

Новые панели поставляются без отверстий для ручных кривошипно-шатунных механизмов. Если необходимо, отверстия следует сделать. Инструкции по выполнению этого поставляются с новой панелью.Возможно будет трудно определить центральную точку (А). На иллюстрации показано, где расположен центр для проделывания отверстия.

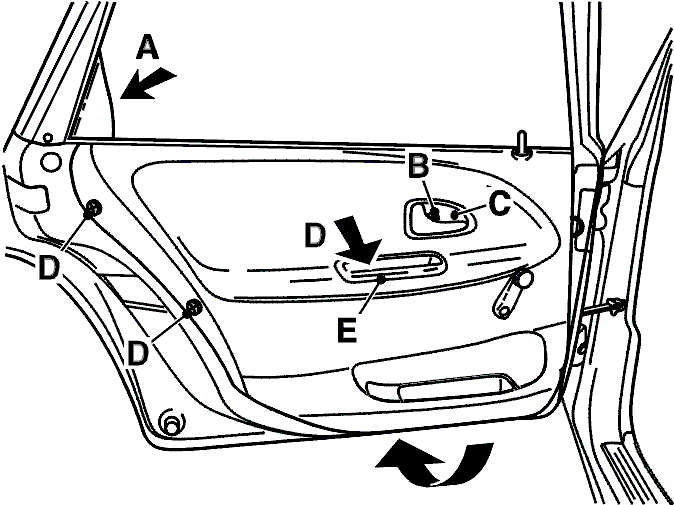

Установка панели боковой двери

Если необходимо, отрегулируйте молдинг.

Установите:

• панель. Вдавите нижние зажимы на место
• крышку (С) и винт (В)
• разъем на выключатель, окно с сервоприводом стекла
• выключатель
• ручку стеклоподъемника, ручной механизм окна
• заднюю угловую панель (А).

Проверьте функционирование.
