Электродвигатель централизованного запирания задней боковой двери

Снятие изоляции двери

Снимите:

• панель двери. См. Панель задней боковой двери
• верхний ленточный хомут с панели двери.

Осторожно отогните облицовку панели внутрь

Снятие направляющей окна

Закройте окна.

Снимите:

• винт из панели (В)
• панель снаружи
• накладки из пенорезины (С).

Вытяните молдинг из направляющей. Передвиньте молдинг вверх.Потяните направляющую окна вниз. Снимите направляющую окна.

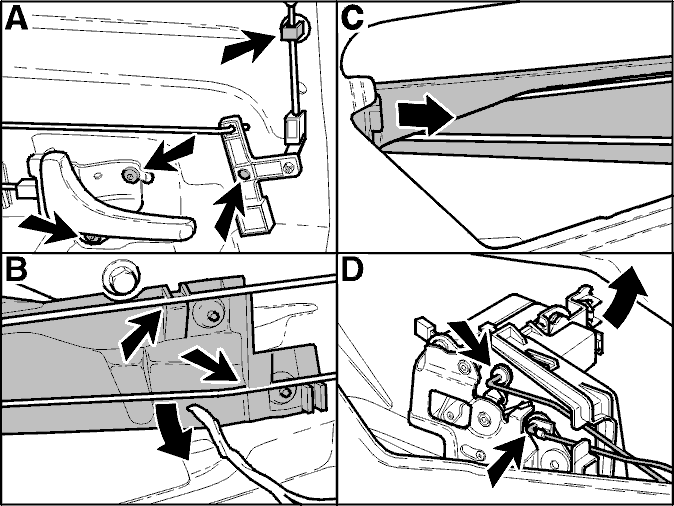

Снятие внутреннего механизма замка

Снимите:

• два винта из ручки
• ручку с двери.

Полностью вытяните замок из кронштейна.В и СОтцепите два тяги от направляющей.Снимите два зажима. Отсоедините направляющую. Снимите направляющую.D

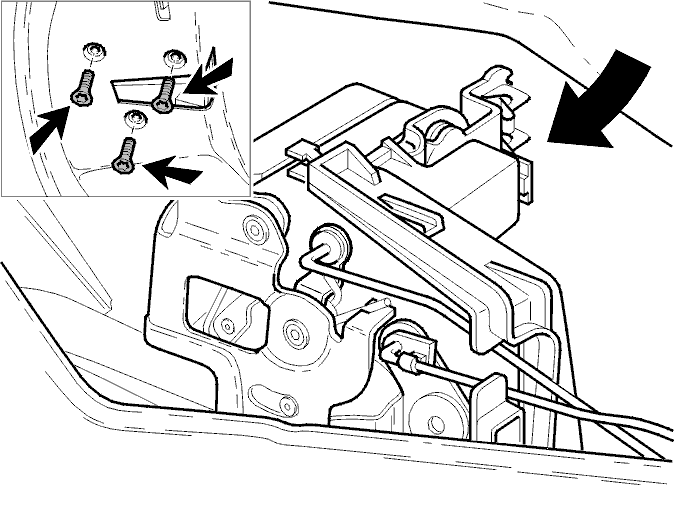

Снимите:

• винт под электродвигателем
• три винта с внутренним шестигранником. Вдавите замок
• соединительную тягу ручки с зажима.

Отсоедините тягу от внутреннего замка.Снимите разъем с узла замка.Снимите механизм замка вращательным движением.

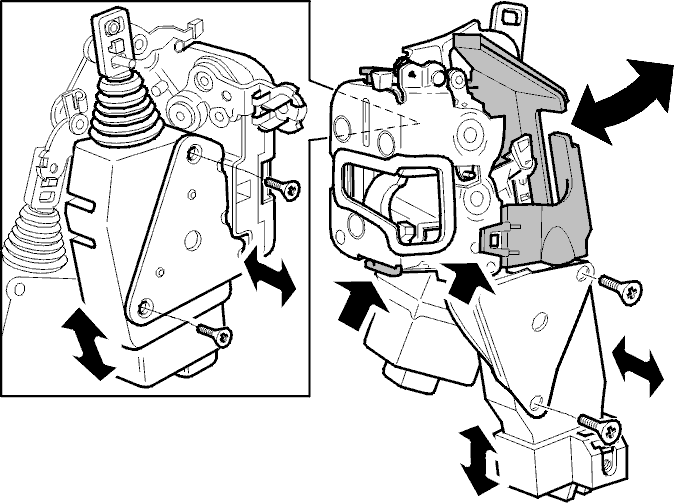

Снятие блока централизованного запирания

Снимите кронштейн с блока.Вдавите выступы. Снимите защитную крышку вращательным движением.Выверните два винта.Поверните и снимите электродвигатель.Применимо только к автомобилям с блокируемыми замками.Выверните два винта. Снимите электродвигатель блокируемого замка.

Установка блока централизованного запирания

Расположите электродвигатель.

Установите:

• два винта
• защитную крышку. Убедитесь, что выступы расположены правильно
• кронштейн.

Применимо только к автомобилям с блокируемыми замками.Установите электродвигатель блокируемого замка. Установите два винта.

Установка узла замка в сборе

Осторожно: Убедитесь, что крюк для установки в замке находится в верхнем положении.

Установите:

• замок в дверь. Подцепите тягу замка
• разъем
• замок и три винта с внутренним шестигранником.

Затяните винты. Затяните до 6 Н·м.Вдавите тягу в зажим.Установите кронштейн с нижней стороны. Закрепите кронштейн. Закрепите опору на верхней стороне.

Установка направляющей окна

Смажьте молдинг и направляющую.Вставьте направляющую снизу.

Установите:

• направляющую на отверстия. Затяните винты (А). Затяните до 10 Н·м
• молдинг внитри направляющей
• наружную крышку
• винт
• секцию из пенорезины на направляющую.

Установка внутреннего механизма замка

А, В и С.

Установите:

• направляющую в дверь
• два зажима.

Вдавите два тяги в направляющую.D.Вдавите запирающую тягу в кронштейн.Установите два винта в ручке.Проверьте его функционирование.

Примечание: Если необходимо, отрегулируйте длину соединительной тяги при помощи блока регулировки на тяге.

Установка изоляции двери

Установите:

• дренажный профиль. См. Дренажный профиль
• верхний ленточный хомут в панель двери
• панель двери. См. Панель задней боковой двери.
