Дренажный профиль

Снятие дверных панелей

Передняя боковая дверь:
Снимите панель двери согласно Панель, передняя боковая дверь.

Задняя боковая дверь:
Снимите панель двери согласно Панель задней боковой двери.

Снятие дренажного профиля

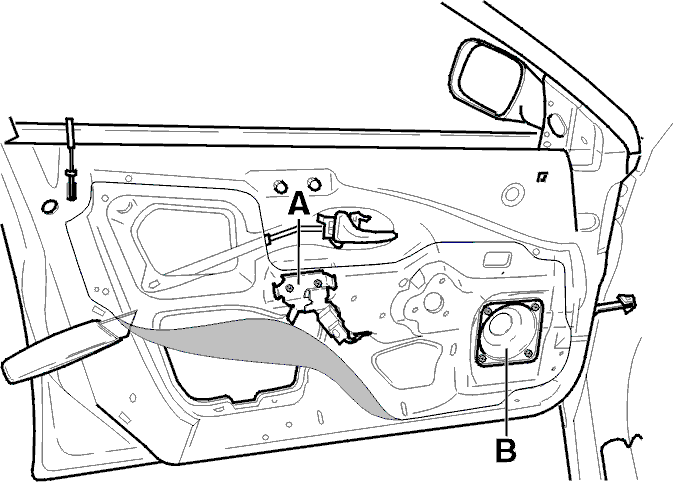

Выверните два винта и снимите кронштейн (А).Осторожно оттяните дренажный профиль от двери, перерезая при этом уплотнительное соединение между дверью и профилем.

Примечание: Не повредите дверь или дренажный профиль.

Установка бывшего в употреблении дренажного профиля на переднюю боковую дверь

Установите новое уплотнение (номер 277253), если необходимоОсторожно вдавите дренажный профиль на место.Установите кронштейн при помощи двух винтов.

Установка нового дренажного профиля на переднюю боковую дверь

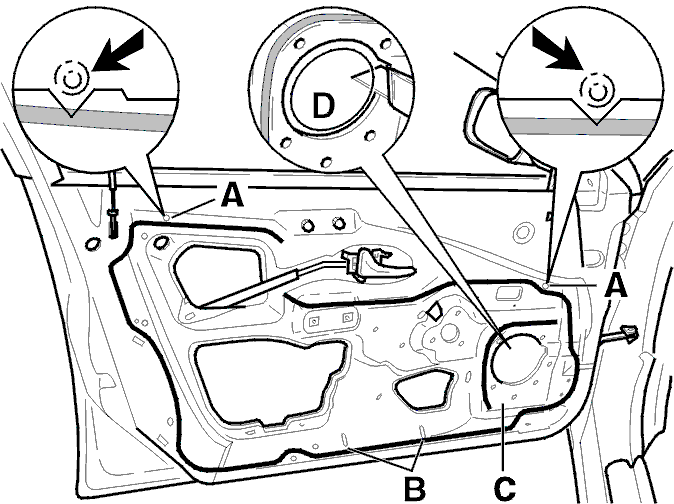

На двери и дренажном профиле есть две опорных точки (А). Эти точки могут использоваться для правильной установки дренажного профиля на дверь.Расположите дренажный профиль на двери.Используйте дренажный профиль в качестве шаблона. Пометьте дверь, чтобы обозначить правильное положение для дренажного профиля.Нанесите уплотнение (номер 277253) на расстоянии 1 см внутрь от отметок. Смотрите иллюстрацию.

Примечание: Уплотнение должно быть расположено снизу от дренажных отверстий (В), в самом низу двери.

Примечание: В уплотнении на двух сторонах громкоговорителя следует оставить зазор, с тем чтобы могла стекать вода.

Осторожно вдавите дренажный профиль на место.Проложите жгут проводов через прорезь к механизму окна с сервоприводом стекла.Установите кронштейн при помощи двух винтов.Отрежьте дренажный профиль на проеме для громкоговорителя (D).

Установка бывшего в употреблении дренажного профиля на заднюю боковую дверь

Установите новое уплотнение (номер 277253), если необходимоОсторожно вдавите дренажный профиль на место.Установите кронштейн при помощи двух винтов.

Установка нового дренажного профиля на заднюю боковую дверь

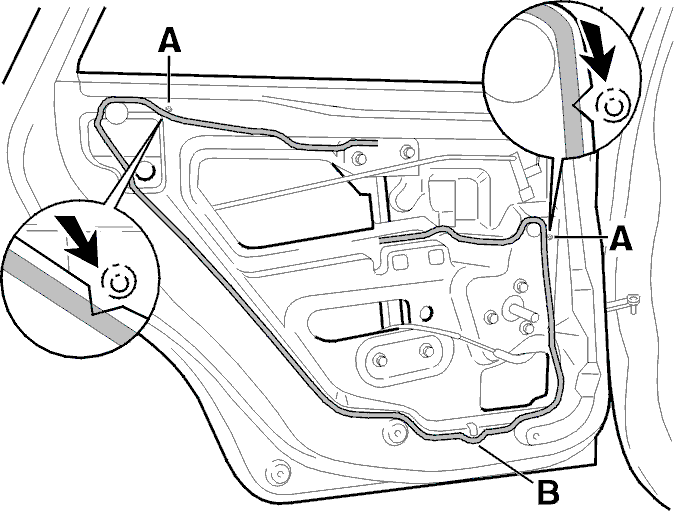

На двери и дренажном профиле есть две опорных точки (А). Эти точки могут использоваться для правильной установки дренажного профиля на дверь.Расположите дренажный профиль на двери.Используйте дренажный профиль в качестве шаблона. Пометьте дверь, чтобы обозначить правильное положение для дренажного профиля.Нанесите уплотнение (номер 277253) на расстоянии 1 см внутрь от отметок. Смотрите иллюстрацию.

Примечание: Уплотнение должно быть расположено снизу от дренажного отверстия (В), в самом низу двери.

Механизмы ручного стеклоподъемника:Прижмите дренажный профиль на вал ручки стеклоподъемника.Механизмы окон с сервоприводом стекла:Проложите жгут проводов через прорезьОсторожно вдавите дренажный профиль на место.Механизмы ручного стеклоподъемника:Закройте прорезь при помощи ленты.Установите кронштейн при помощи двух винтов.

Установка дверных панелей

Передняя боковая дверь:
Установите панель двери согласно Панель, передняя боковая дверь.

Задняя боковая дверь:
Установите панель двери согласно Панель задней боковой двери.
