Панель, передняя боковая дверь

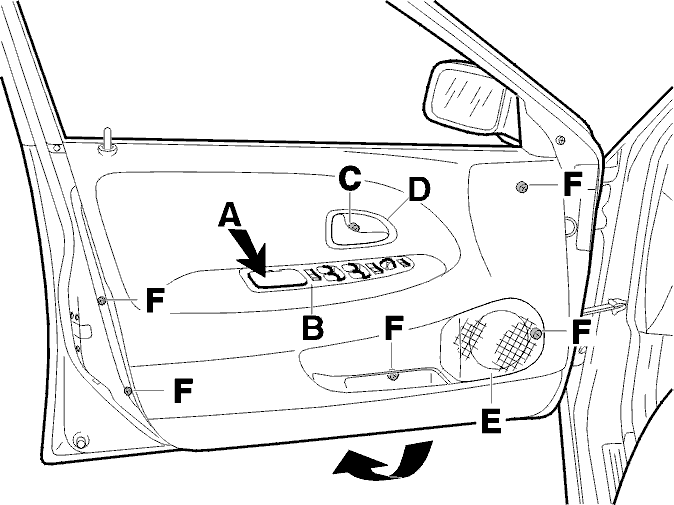

Снятие панели с передней двери

Закройте боковое окно.

Снимите:

• крышку и винт (А) около углубления ручки
• углубление ручки (В). Отсоедините два разъема
• винт (С)
• крышку (D) вперед
• решетку громкоговорителя (Е)
• крышки и винт (F).

Выньте панель из зажимов на нижнем крае. Поднимите панель и подайте наружу и вперед.

Новые панели поставляются без отверстий для ручных кривошипно-шатунных механизмов. Если необходимо, отверстия следует сделать. Инструкции по выполнению этого поставляются с новой панелью.Возможно будет трудно определить центральную точку (А). На иллюстрации показано, где расположен центр для проделывания отверстия.

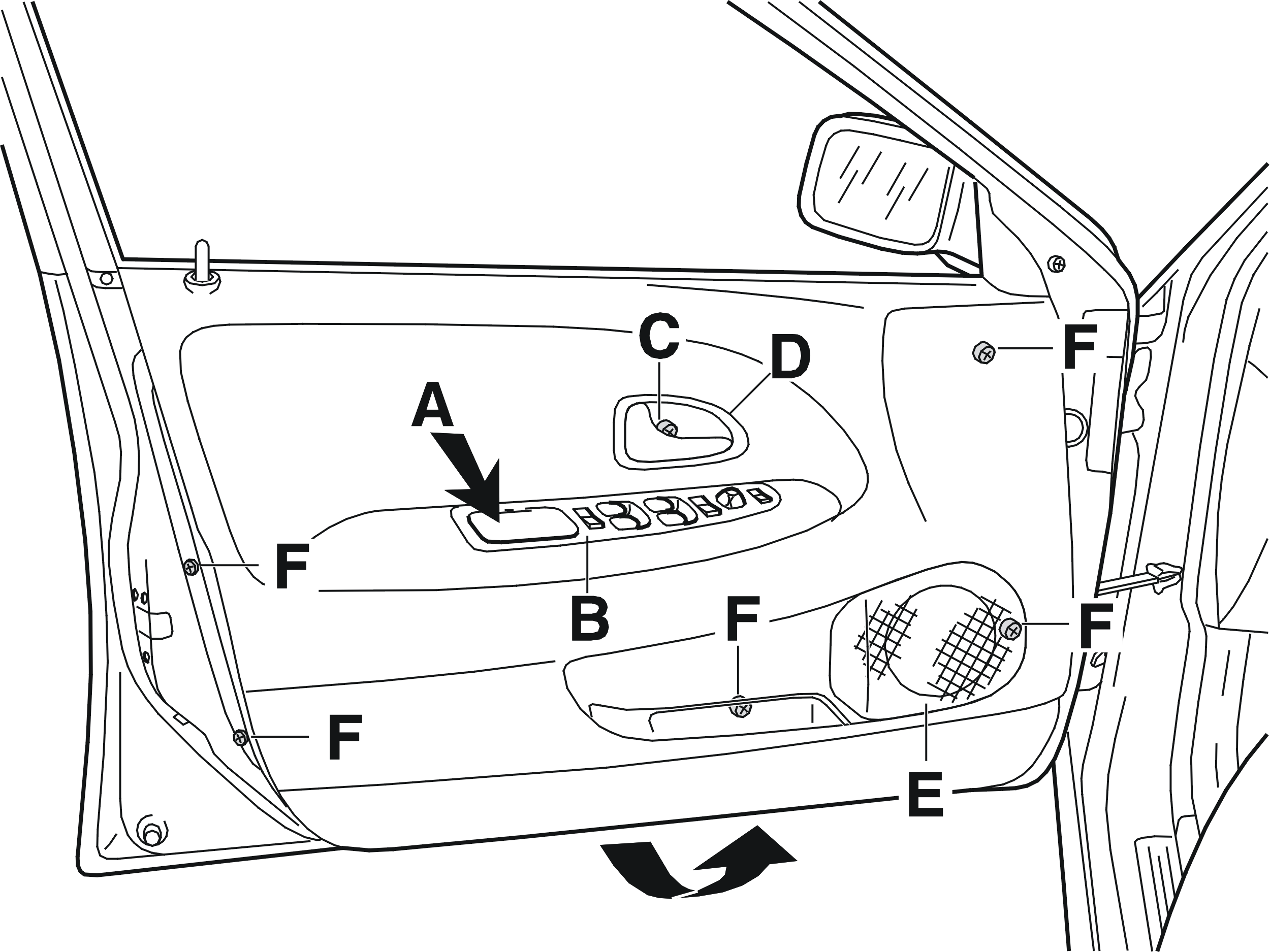

Установка панели на переднюю дверь

Установите:

• панель. Вдавите нижние зажимы на место
• винты и крышки (F)
• решетку громкоговорителя (Е)
• крышку (D) и винт (С)
• два разъема и углубление ручки (В)
• винт и крышку (А) углубления ручки.

Проверьте его функционирование.
