Узел управления микроклиматом, замена

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См. Меры предосторожности при работах с хладагентом.

Подготовка

• Отсоедините отрицательный провод аккумулятора.

Снятие

• Снимите приборную панель. См. Замена приборной панели.

Применимо к автомобилям, оборудованными кондиционером:

• Слейте хладагент из системы (см. главу Слив/вторичное использование хладагента) Слив/переработка хладагентаСлив хладагента из системы регулировки микроклимата.

• Чтобы адаптировать новую систему управления микроклиматом к старому модулю управления или адаптировать новый кабель ЕЕС к старому модулю управления системы электронного управления микроклиматом и системе управления микроклиматом, проводку на разъеме 24/11 следует модифицировать

• Чтобы заменить на новый вариант, см. Проводка нового модуля управления системы регулировки микрокли мата /замена модуля управления ECC и Проводка нового модуля управления системы регулировки микрокли мата /замена модуля управления ECC.

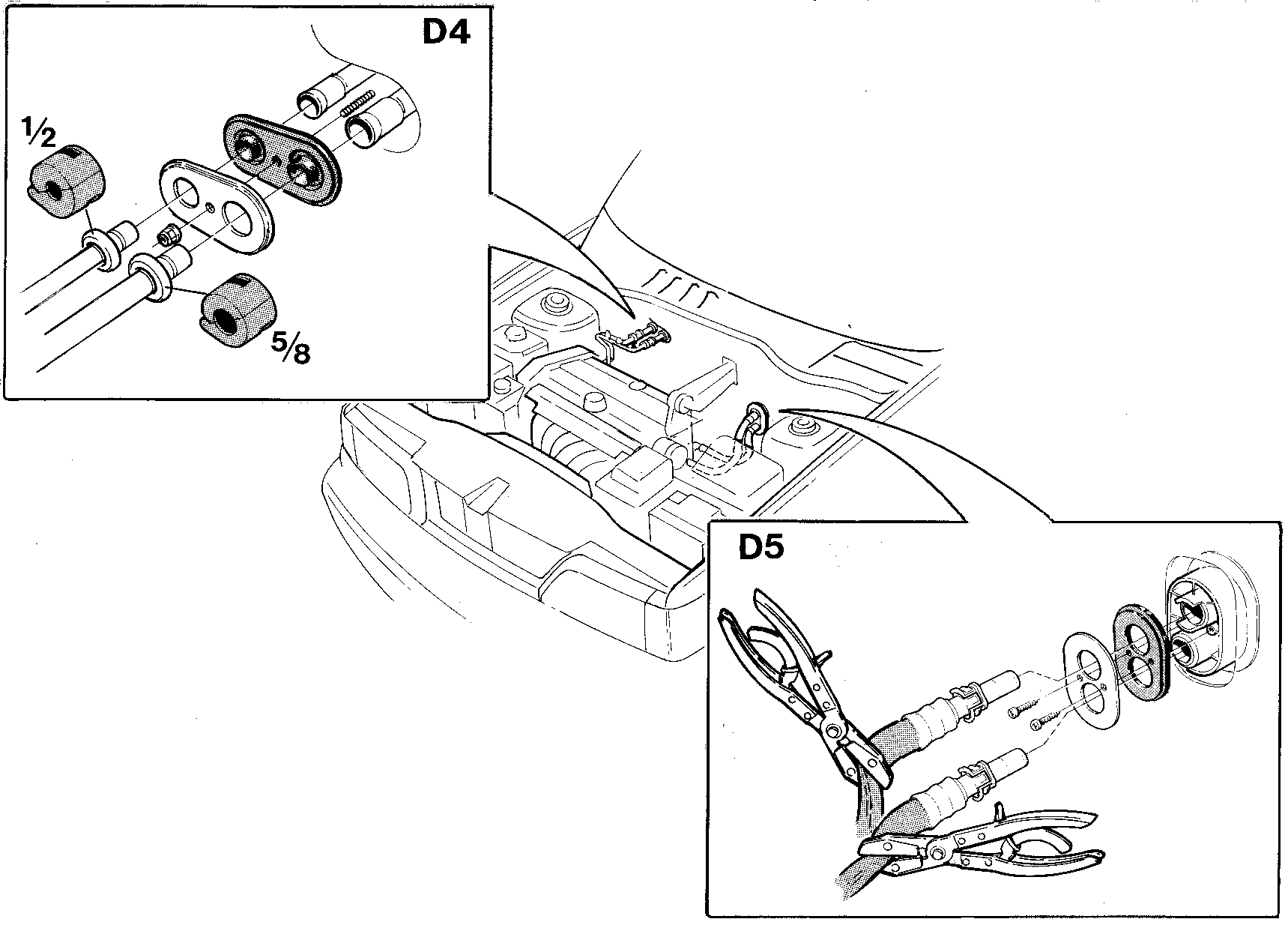

• Откройте быстросъемные соединители на трубах испарителя. Используйте съемник для быстросъемного соединителя 5385, 5472.🔧 NYCKEL (FJÄDERLÅSKOPPLING A/C RÖR) P400🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800
• Закупорьте трубки
• Снимите крышку и резиновое уплотнение на вводе в теплоизоляционной перегородке (1 гайка).

Для всех автомобилей:

• Установите шланговые зажимы на шланги теплообменника
• Разблокируйте быстросъемные соединители на шлангах, сжимая защелку и оттягивая шланг в сторону
• Закупорьте трубки теплообменника
• Снимите крышку и резиновое уплотнение ввода в теплоизоляционной перегородке (2 винта).

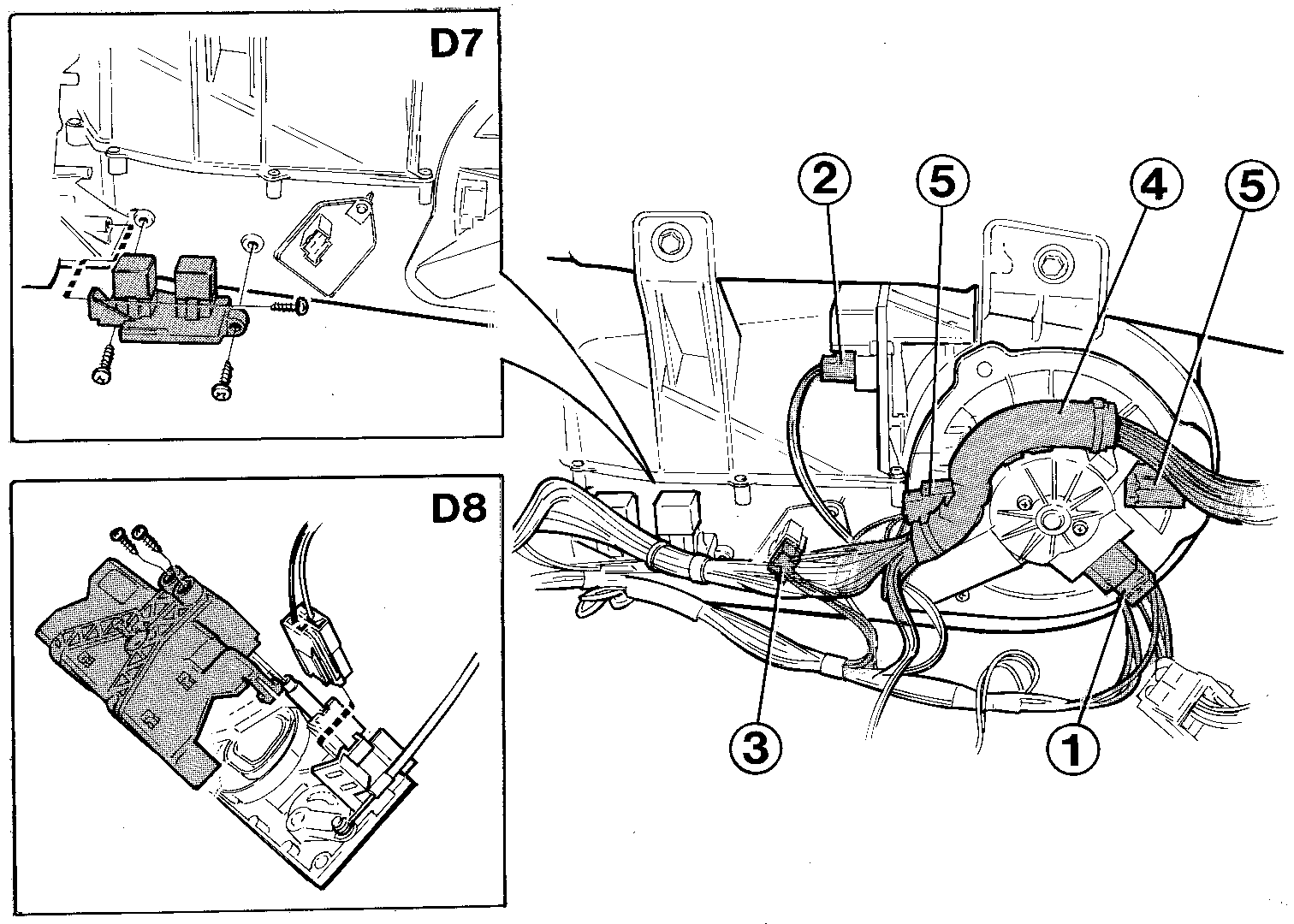

Отсоедините приведенные ниже проводку/разъемы:

• Разъем электродвигателя вентилятора
• Разъем электродвигателя заслонки рециркуляции
• Разъем резистора вентилятора обдува
• Вытяните кабельный канал на электродвигателе вентилятора
• Разъемы на кронштейнах.

• Снимите реле вентилятора и основание реле с основания реле
• Снимите основание реле.

• Отсоедините разъем освещения панели управления

• Примечание: > Чтобы отсоединить разъем, следует открыть блок управления (2 винта). Соберите блок управления.

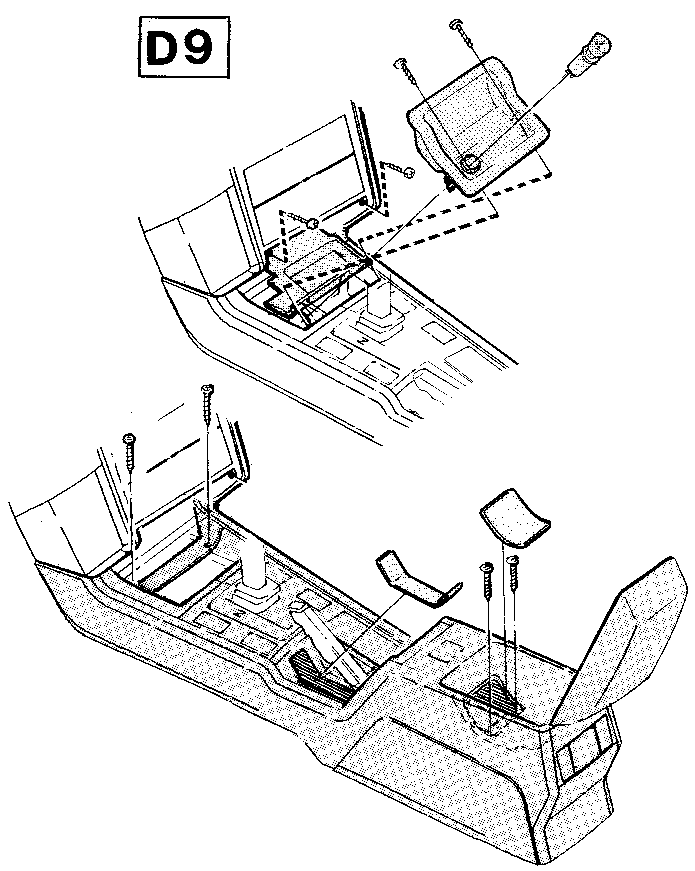

Снимите консоль туннеля (D9):

• Сначала снимите пепельницу (2 винта) и отделение прикуривателя (2 винта)
• Затем выверните 4 винта, удерживающих центральную консоль
• Переведите рычаг переключателя передач в нейтральное положение. Задействуйте стояночный тормоз
• Снимите крышку с отверстия стояночного тормоза
• Снимите центральную консоль, подняв и сдвинув ее немного вперед.

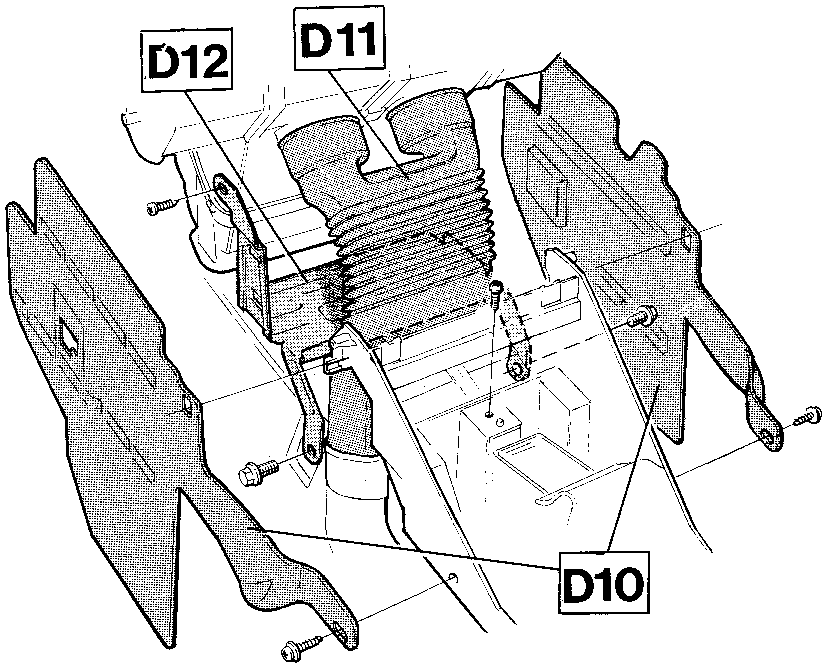

• Снимите опорные плиты для коврового покрытия пола
• Снимите соединение для задних каналов в полу (1 винт)
• Снимите кронштейн усилителя
• Сначала снимите усилитель, если имеется
• Снимите сливной шланг.

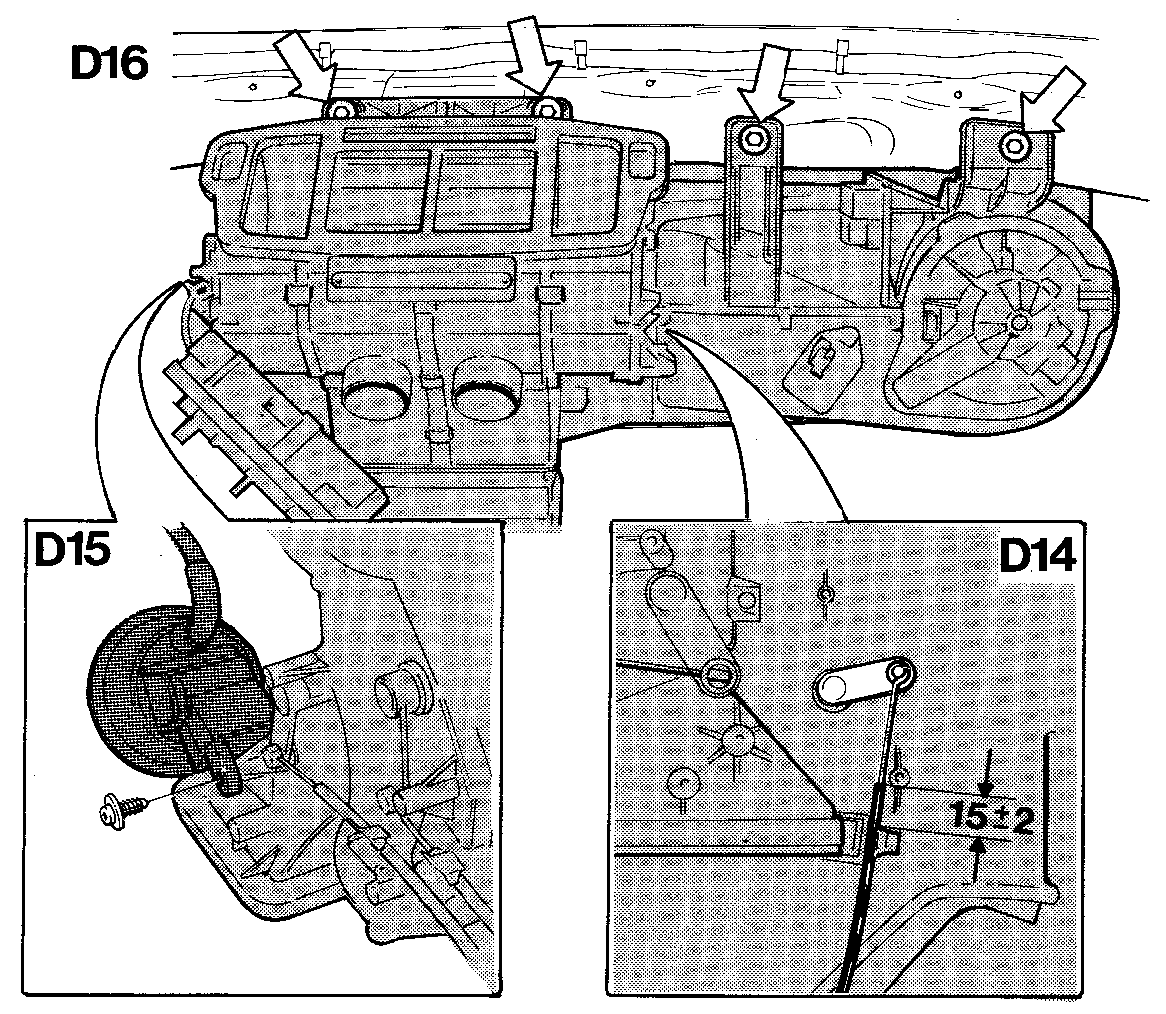

• Отсоедините кабель правой заслонки регулировки температуры (система ручного управления микроклиматом)
• Автомобили с системой поддержания выбранной скорости: отсоедините вакуумный регулятор системы поддержания выбранной скорости от системы управления микроклиматом (1 винт)
• Выверните 4 винта системы управления микроклиматом
• Выньте систему управления микроклиматом.

Установка

• Система управления микроклиматом (4 винта)
• Вакуумный регулятор системы поддержания выбранной скорости
• Кабель правой заслонки регулировки температуры (система ручного управления микроклиматом). Оболочка кабеля должна находиться в 15 мм от сопрягаемой поверхности зажима
• Сливной шланг
• Кронштейн системы управления микроклиматом
• Соединение к задним каналам в полу (1 винт)
• Опорные плиты для коврового покрытия пола
• Центральная консоль
• Реле вентилятора, основание и основание реле
• Разъем освещения панели управления
• Другие разъемы и кабельный канал электродвигателя вентилятора обдува. Не забудьте о ленточном хомуте
• Приборная панель согласно R1. См. Замена приборной панели
• Крышка и резиновое уплотнение на втулке трубы теплообменника (2 винта)
• Подсоедините шланги теплообменника.

• Долейте охлаждающей жидкости, как требуется.

Применимо к автомобилям, оборудованными кондиционером:

• Крышка и резиновое уплотнение ввода трубы испарителя (1 гайка)
• Подсоедините трубы.

• Заполните систему хладагентом. Проверьте на наличие утечек (см. главу Слив/вторичное использование хладагента) Слив хладагента из системы регулировки микроклимата.
