Замена приборной панели

Подсказка: Приборная панель состоит из пяти основных частей: верхней рамы, нижней рамы (левой и правой), воздуховода антиобледенителя и крышки. За исключением крышки все основные части склеены вместе и не могут быть разъединены.

Внимание: С автомобилями с системой SRS (буквы 'SRS' в центре рулевого колеса) необходимо обращаться особенно осторожно во время ремонта.

Примечание: При снимании всей приборной панели нет необходимости снимать крышку. Смотрите раздел Замена крышки приборной панели.

Подготовка

• Отключите отрицательный провод от аккумулятора.

Демонтаж

Описанные далее действия выполняются из моторного отсека:

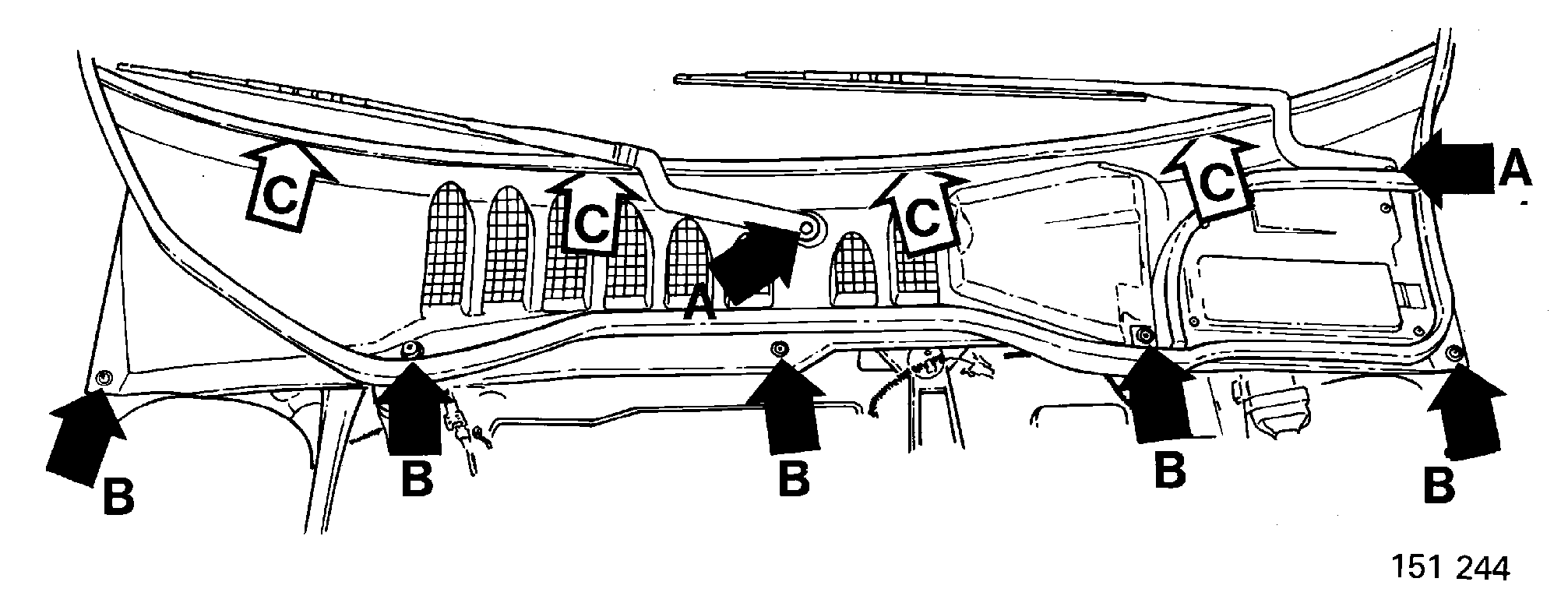

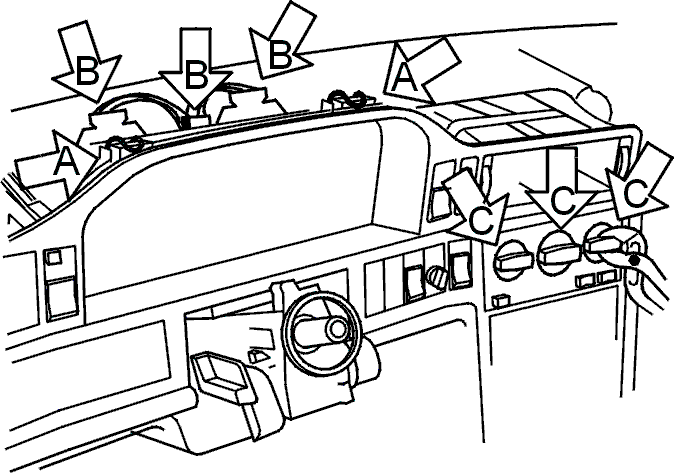

• Гайки стеклоочистителя ветрового стекла (A).
• Винты крышки углубления стеклоочистителя ветрового стекла (B).
• Углубление стеклоочистителя.
• Крепления электродвигателя стеклоочистителя. Отвинтите только крайний левый винт и опустите освободившуюся часть
• Наружные крепежные винты (C) приборной панели.

Описанные далее действия выполняются из пассажирского салона:Демонтаж:

• Накладка ступицы рулевого колеса
• Гайки рулевого колеса.
• Рулевое колесо.

Внимание: Для автомобилей с системой SRS (надувная подушка) смотрите информацию по системе SRS.

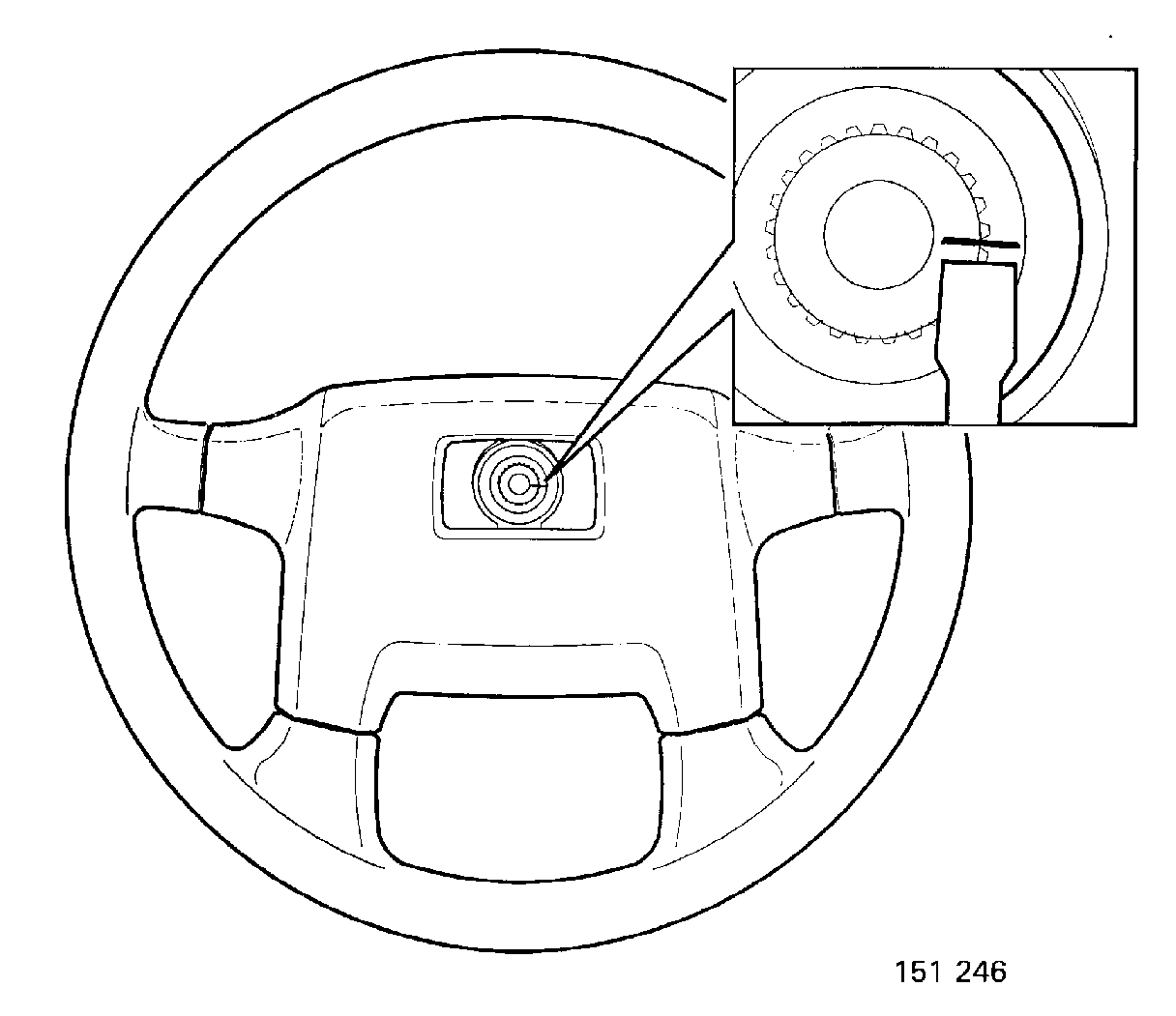

• Отметьте положение рулевого колеса по отношению к валу рулевого колеса, чтобы рулевое колесо было правильно установлено на место в отношении положения передних колес.

Демонтаж:

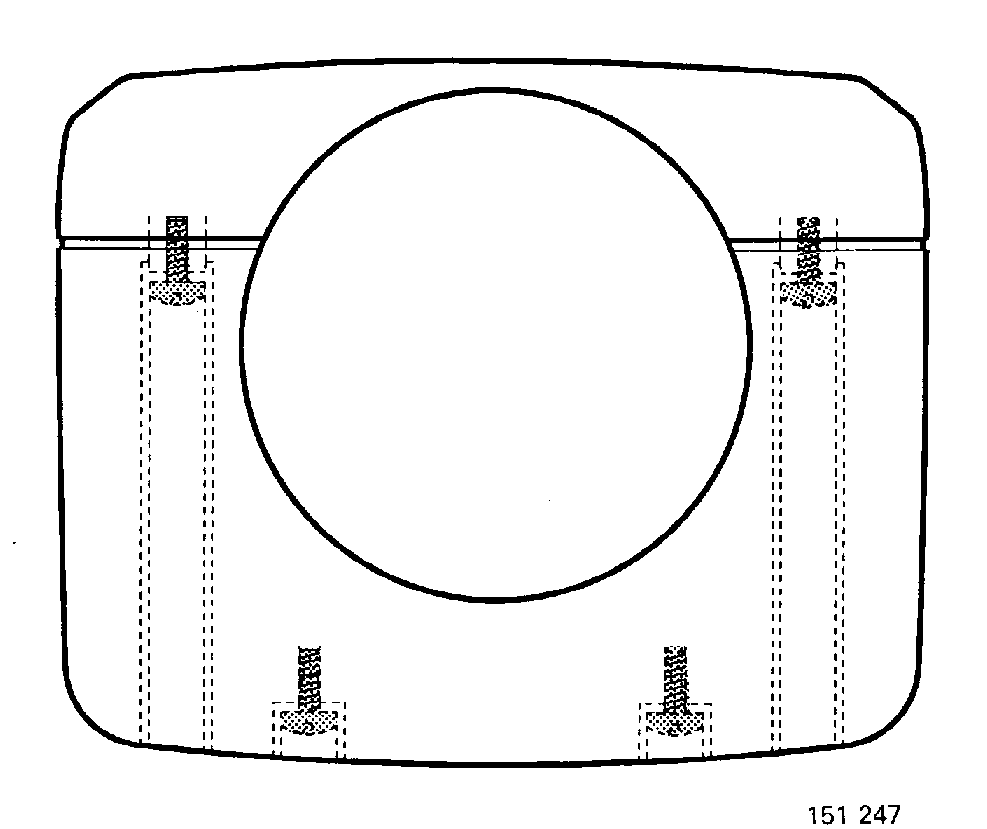

• Рычажки рулевого колеса (4 винта снизу).

Демонтаж:

• Разъем рычажка рулевого колеса.
• Рычажки рулевого колеса (винты).
• Правая и левая звукоизоляционные панели (3 винта).

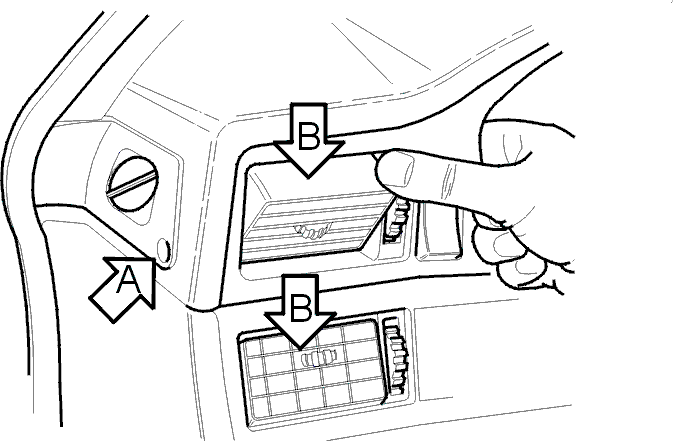

• Крышка (A) бокового антиобледенителя (винт).
• Крышки левого и правого громкоговорителей.
• Громкоговорители (два винта torx).
• Разъемы громкоговорителей.

Демонтаж:

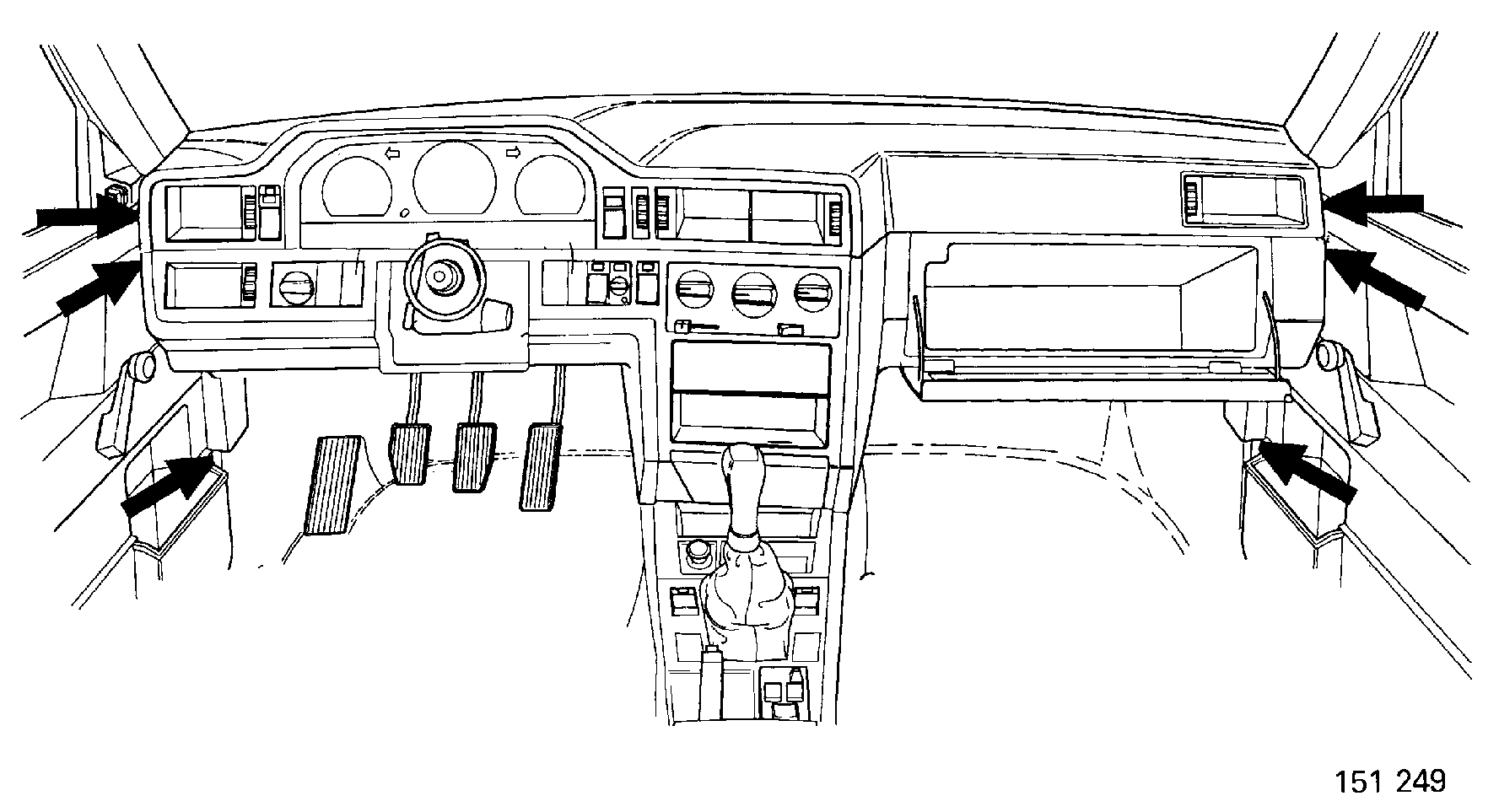

• Винты крепления приборной панели (смотрите стрелки).
• Винты крепления перчаточного ящика (4).
• Перчаточный ящик.
• Соединения внутри звукоизоляционных панелей.

ECC:

• Снимите радиоприемник.

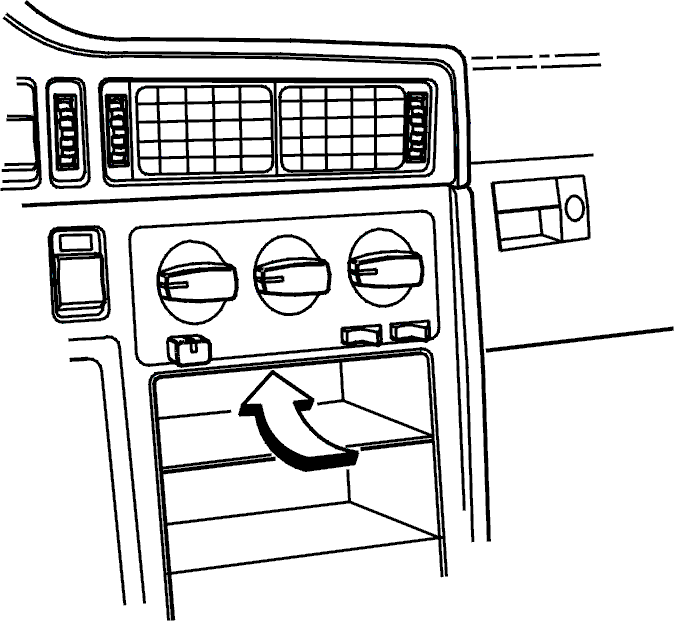

Просуньте руку под модуль управления:

• Нажмите вверх на стопорную кнопку с нижней стороны модуля управления.Вытолкайте модуль управления сзади (с одного заднего угла).
• Снимите модуль управления.
• Отключите три разъема от модуля управления.

MCC:

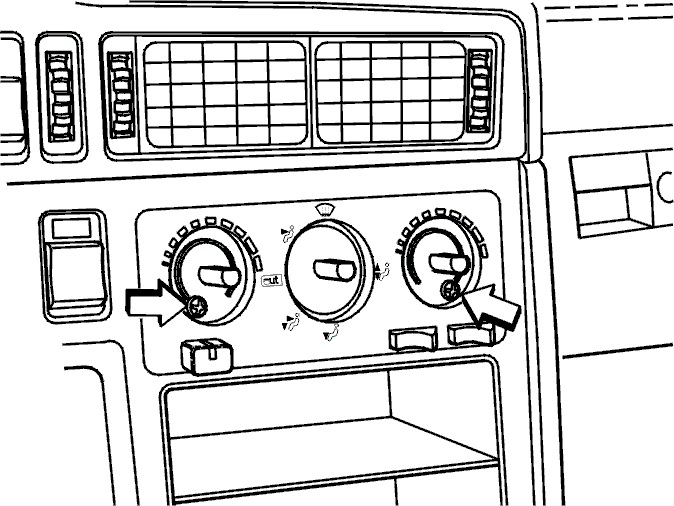

• Отделите ручки (C) от панели управления системы микроклимата. Отделите ручки. Закройте ручки лентой или используйте универсальный захват.

(Для MCC)

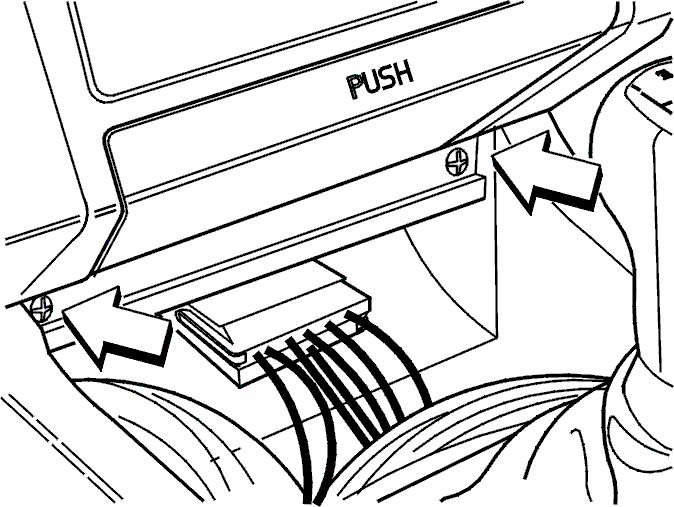

• Отвинтите 2 винта (A) от передней части панели управления.
• Снимите переднюю часть.

(Для MCC)

• Отделите выключатель вентилятора и разъем рециркуляции/кондиционера.

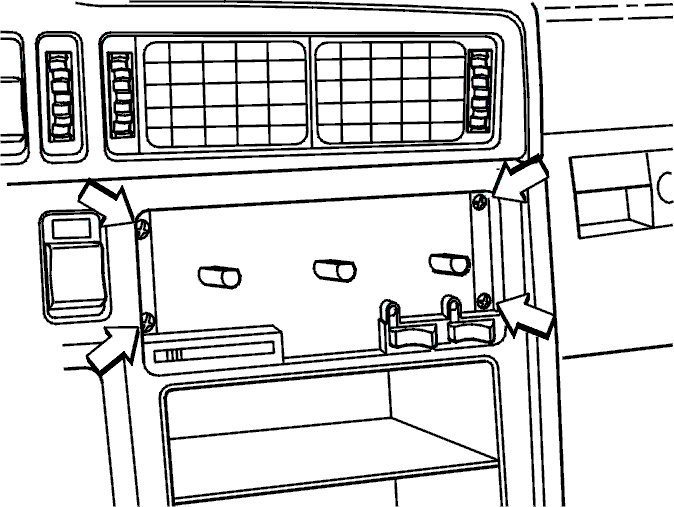

• Отделите панель управления от приборной панели (4 винта), поднимите ее.
• Снимите радиоприемник, если он установлен.

(MCC и ECC)

• 2 винта прикуривателя.
• 2 винта внутри прикуривателя.
• Разъем прикуривателя.
• Поднимите приборную панель.

(При замене приборной панели повторно используемые компоненты, например, воздуховоды, камеры смешивания и т. д. могут быть переставлены на новую приборную панель).

Установка

Установите:

• Приборную панель. Сначала привинтите ее свободно с помощью двух внешних винтов со стороны моторного отсека.
• Установите панель управления и сначала выполните подключения в ее углублении, чтобы при установке приборной панели никакие компоненты не были бы повреждены.
• Присоедините разъемы и все другие компоненты, затем ввинтите все внешние крепежные винты и затяните их.
