Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие центральной консоли
V70R (двигатель B5254T4)
Снимите центральную консоль. См.Центральная консоль, замена.
V70 (другие двигатели)
Снимите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Снимите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
Снятие ручки переключателя передач
Снимите ручку переключателя передач. См.:Ручка переключателя передач, замена.
Снятие верхней панели с узла переключателя передач
Снимите верхнюю панель. См.:Печатная плата, узел переключателя передач / верхняя панель, заме на.

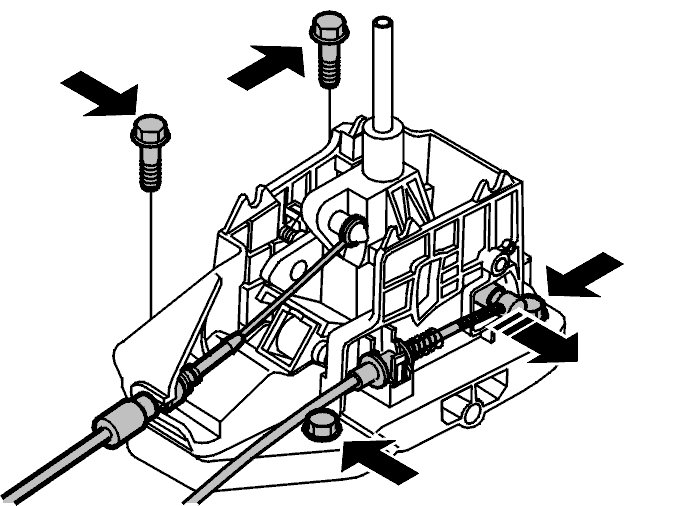

Снятие узла переключателя передач и тросов
Снимите:
- защелку троса на рычаге переключателя передач
- трос с конца узла переключателя передач
- трос блокировки ключа. Слегка подденьте желтую фиксирующую втулку. Поднимите трос вверх с узла переключателя передач
- 4 винта.

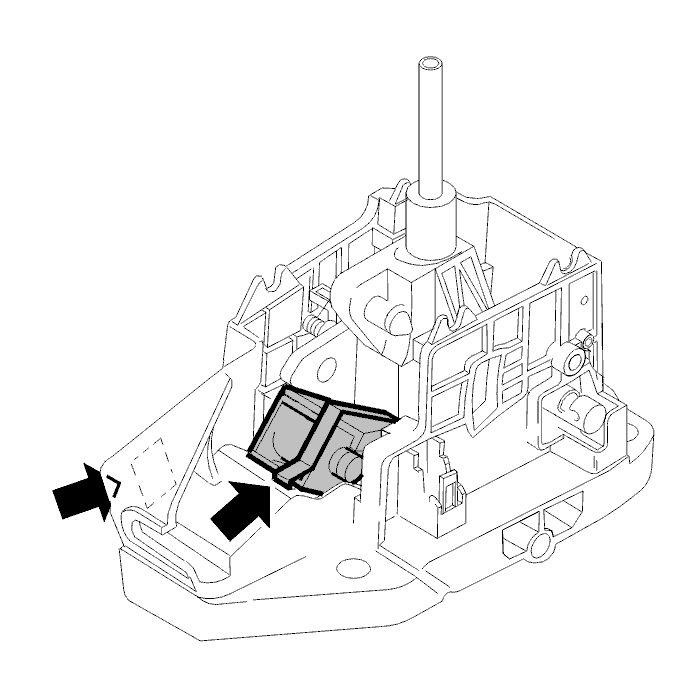

Снятие соленоида
Переставьте соленоид и разъем на новый блок переключателя передач
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка тросов и узла переключателя передач
Затяните до25 Н·м.
Установите:
- трос на переключатель передач. Закрепите трос защелкой
- трос на выступ переключателя передач
- трос блокировки ключа на узел переключателя передач.
Поместите трос в снятую фиксирующую втулку (трос будет отрегулирован).
Первоначальная установка троса блокировки ключа (регулировка)
См.Узел рычага переключателя передач, Geartronic, замена.
Установка верхней панели на узле переключателя передач
Установите верхнюю панель и кожух. См.Печатная плата, узел переключателя передач / верхняя панель, заме на.
Установка ручки переключателя передач
Установите ручку переключателя передач. См.Ручка переключателя передач, замена.
Установка центральной консоли
V70R (двигатель B5254T4)
Установите центральную консоль. См.Центральная консоль, замена.
V70 (другие двигатели)
Установите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Установите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
