Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | B6294T | 2003–2006 |
| XC90 | B6324S | 2007–2010 |
| XC90 | B6324S5 | 2011–2014 |
| XC90 | B8444S | 2005–2011 |
| XC90 | D5244T | 2003–2006 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие центральной консоли туннеля
Отсоединение кожуха и снятие ручки переключателя передач
Отсоедините кожух от переключателя передач. Снимите ручку переключателя передач. См. Ручка переключателя передач, Geartronic, замена.
Отогните верхнюю панель с кожухом от рычага переключателя передач.
Выньте проводку из зажимов.Отсоедините разъем от узла переключателя передач.

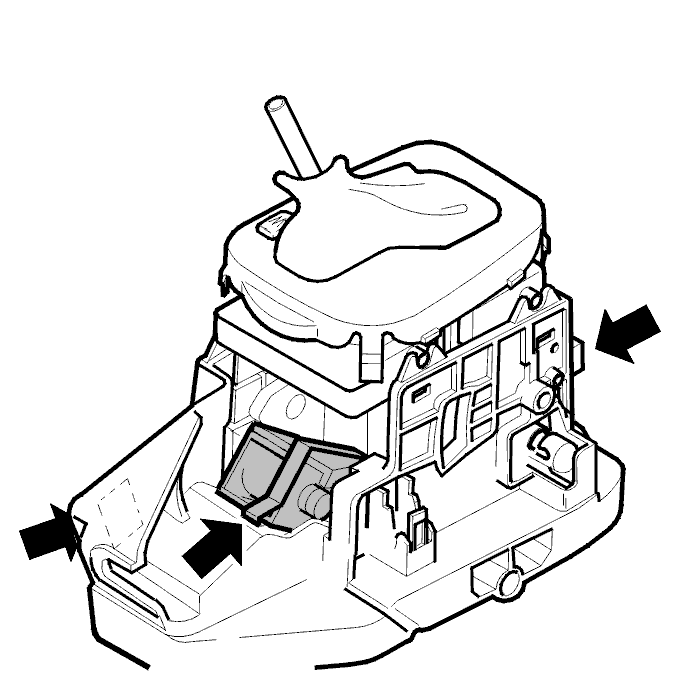

Снятие ограничителя узла переключателя передач
Вдавите 4 боковые защелки. Выньте ограничитель строго вверх из узла переключателя передач.
Снятие узла переключателя передач и тросов
Снимите:
- защелку троса на рычаге переключателя передач
- трос с конца узла переключателя передач
- трос блокировки ключа. Слегка подденьте фиксирующую втулку и поднимите вверх трос с узла переключателя передач
- 4 винта узла переключателя передач.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка узла переключателя передач и тросов
Установите:
- узел переключателя передач к корпусу. Затяните до 25 Н·м
- трос на переключатель передач. Закрепите трос защелкой
- трос на выступ переключателя передач
- трос блокировки ключа на узел переключателя передач. Поместите трос в вынутую фиксирующую втулку.
Установка ограничителя узла переключателя передач
Установите ограничитель узла переключателя передач на узел переключателя передач. Зафиксируйте его на место в узле переключателя передач.Закрепите задний разъем в узле переключателя передач.

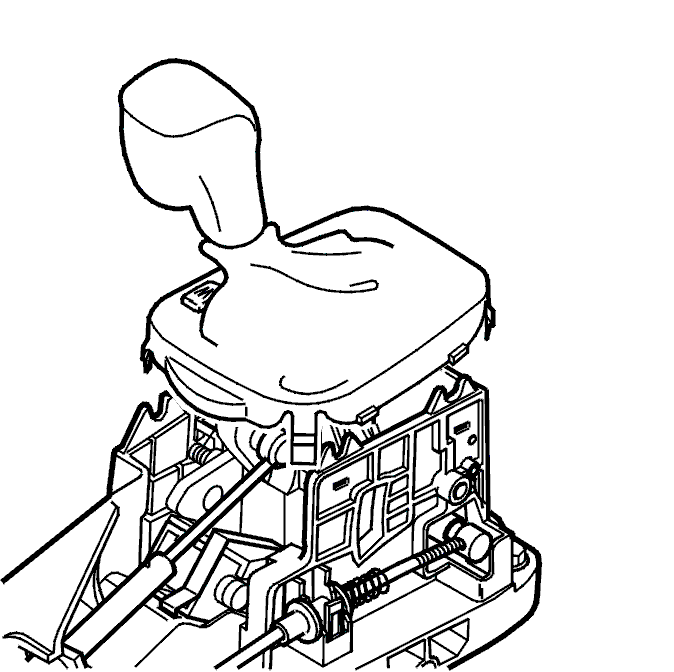

Установка ручки переключателя передач и чехла
Установите:
- кожух и верхнюю панель на переключатель передач
- ручку рычага переключателя передач. Нажмите ее так, чтобы она зафиксировалась в переключателе передач.
Убедитесь в том, что функция блокировки работает во всех положениях.

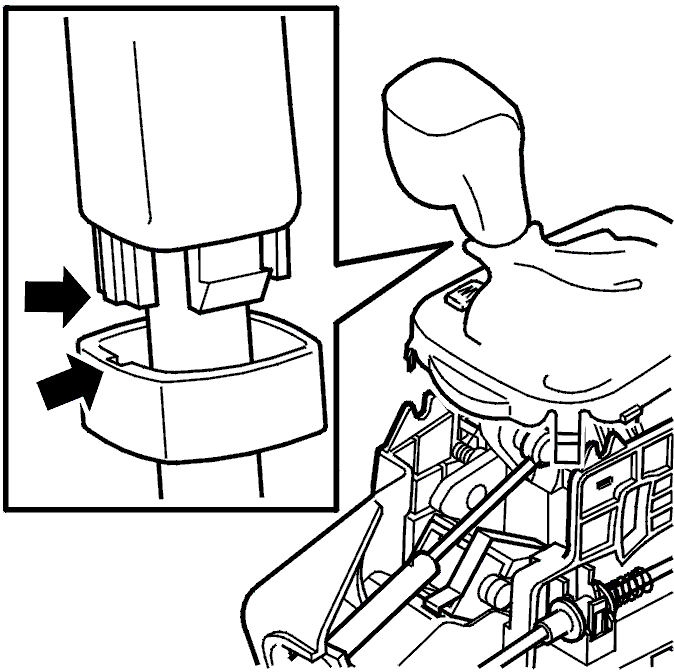

Установка фиксирующей втулки кожуха
Примечание: Вырез фиксирующей втулки должен быть направлен вперед таким образом, чтобы он входил в направляющую ручки переключателя передач.
Подвиньте фиксирующую втулку и кожух вверх к направляющей ручки. Потяните втулку вверх, чтобы она зафиксировала кожух.
Первоначальная установка троса блокировки ключа (регулировка)
Отрегулируйте тросик блокировки ключа. См.: Трос блокировочного устройства ключа, первоначальная установка и регулировка.
Установка центральной консоли туннеля
