Ручка переключателя передач, Geartronic, замена (B5254T2, B5254T9, B6294T)

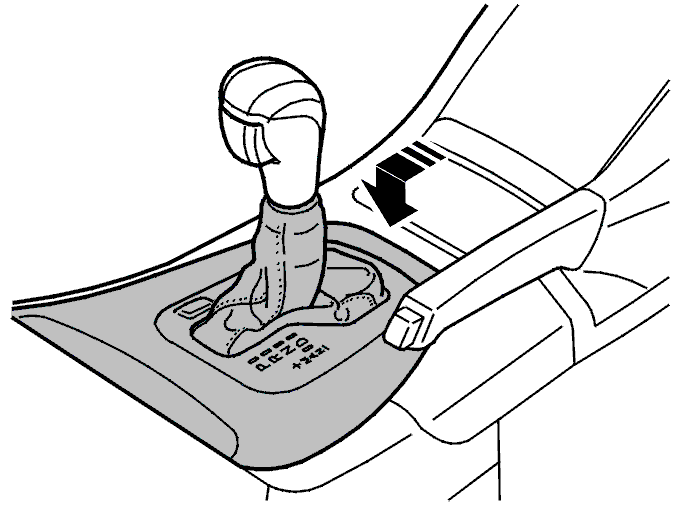

Снятие кожуха с ручки переключателя передач

Снимите верхнюю панель с центральной консоли.Возьмитесь за кожух. Потяните кожух вверх.

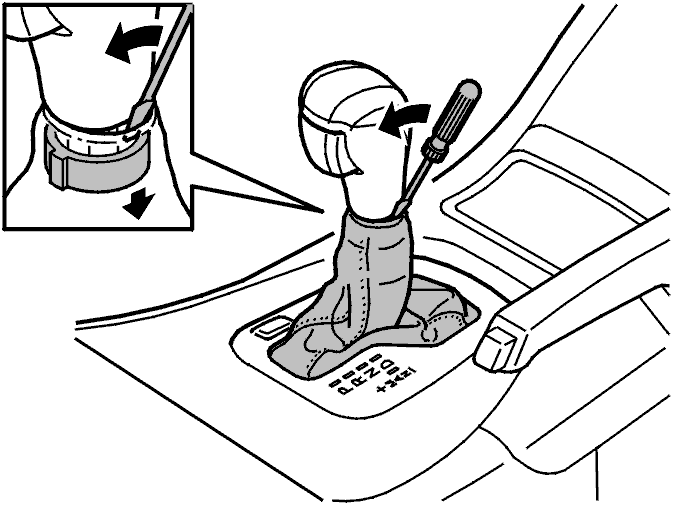

Снятие фиксирующего кронштейна с ручки переключателя передач

Вставьте маленькую отвертку между кожухом и ручкой рычага переключателя передач, чтобы получить доступ к фиксирующему кронштейну.Осторожно нажмите отверткой вперед, так чтобы фиксирующий кронштейн отделился от ручки рычага переключателя передач.

Примечание: Только неповрежденные фиксирующие кронштейны можно повторно использовать.

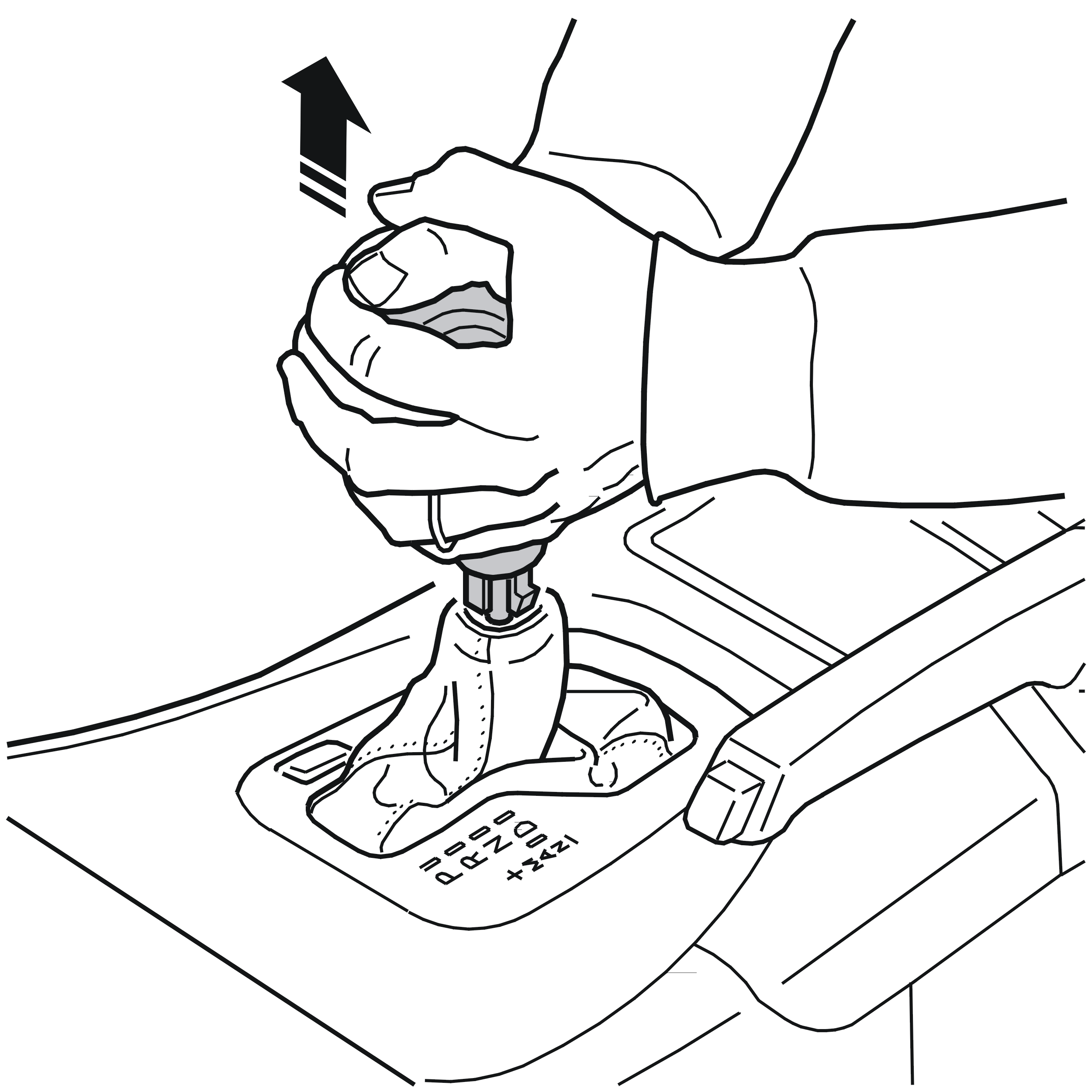

Снятие ручки переключателя передач

Снимите ручку переключателя передач следующим образом:
Встаньте над центральной консолью. Возьмитесь за ручку рычага переключателя передач обеими руками. Сильным рывком потяните ее вверх.

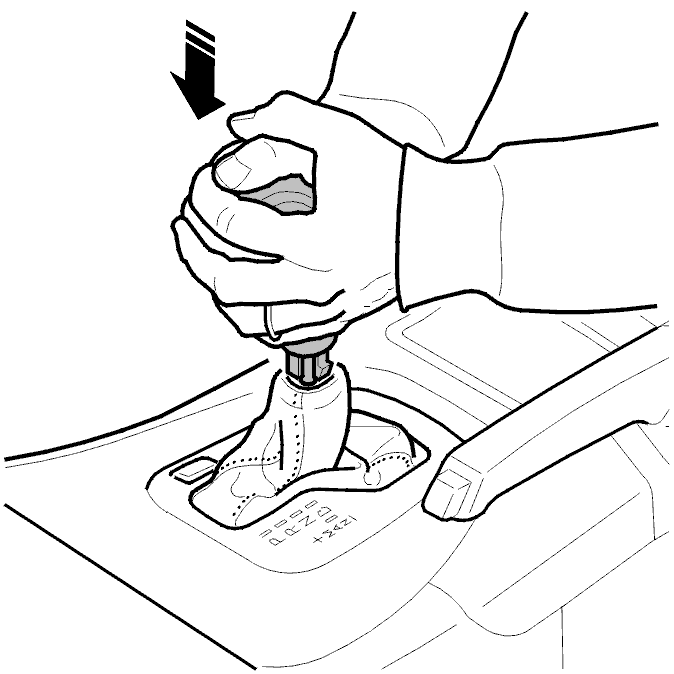

Установка ручки переключателя передач

Нажмите ручку рычага переключателя передач так, чтобы она зафиксировалась в рычаге.Если необходимо, используйте молоток для листового металла и прокладку, чтобы осторожно забить ручку на рычаг переключателя передач.

Проверьте
Потяните ручку переключателя передач.Убедитесь в том, что функция блокировки работает во всех положениях.

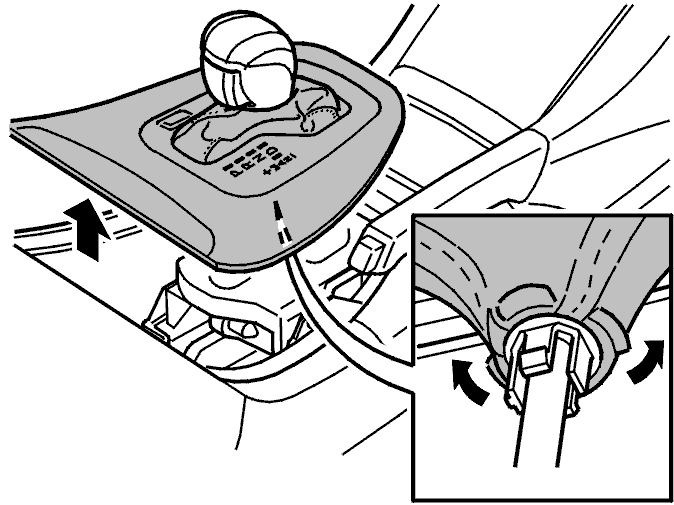

Потяните верхнюю панель и кожух вверх по направлению к ручке переключателя передач.Снизу потяните кожух вниз, так чтобы фиксатор ручки переключателя передач полностью освободился.

Примечание: Ручка переключателя передач может быть использована повторно максимум четыре раза

Установка фиксирующего кронштейна на ручку переключателя передач

Примечание: Вырез фиксирующей втулки должен быть направлен вперед таким образом, чтобы он входил в направляющую ручки переключателя передач.

Подвиньте фиксирующую втулку и кожух вверх к направляющей ручки.Потяните втулку вверх так, чтобы она зафиксировалась на одной стороне (1).Сильно нажмите на блокирующую сторону фиксирующей втулки (2). Одновременно потяните фиксирующую втулку вверх по направлению к кожуху, так чтобы она зафиксировалась.

Примечание: Убедитесь, что кожух расположен правильно. Если необходимо, отрегулируйте.

Установка верхней панели

Отогните панель вниз. Вдавите кожух переключателя передач на место в центральной консоли.Установите панель (держатель авторучки) между центральной консолью и приборной панелью.
