Установка двигателя и коробки передач

Установка двигателя и коробки передач

• Внесите двигатель коробкой передач вниз.

Осторожно: Внимательно проверьте, чтобы карданная передача не задевала кузов или другое дополнительное оборудование.
- Опустите двигатель и отрегулируйте его горизонтально
- Установите подушку двигателя на стороне коробки передач и затяните гайки. Момент затяжки 45 Н·м
- Вставьте двигатель/коробку передач и вставьте болт в подушку двигателя. Затяните пальцами
- Вставьте болт в подушку двигателя на стороне распределителя. Затяните пальцами

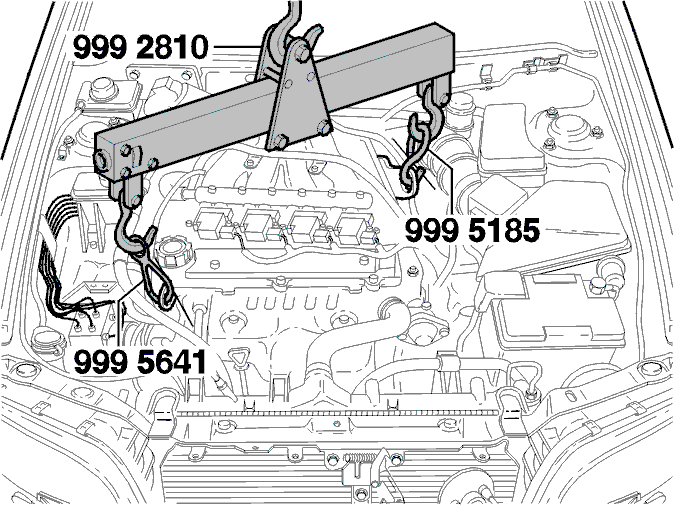

- Снимите подъемные приспособления
- Затяните гайки подушки двигателя. Момент затяжки 98 Н·м.

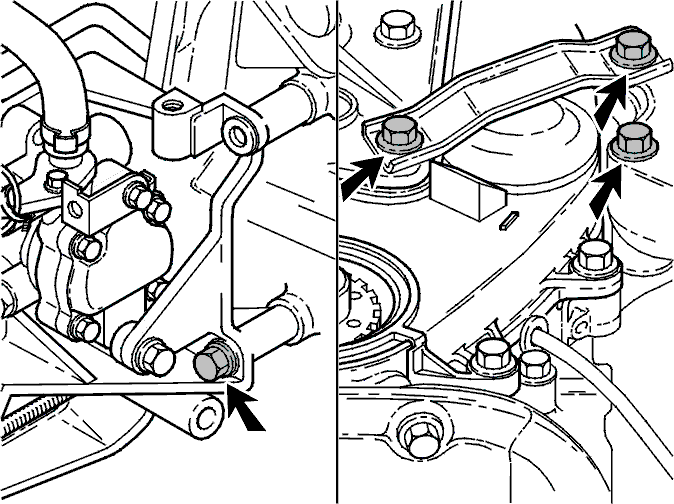

Затяжка насоса рулевого привода с усилителем пальцами

• Установите насос рулевого привода с усилителем и затяните пальцами
• Согните трубку высокого давления, если необходимо.

Установка правого и левого приводного вала в коробку передач

Поднимите автомобиль.

• Проверьте и очистите масляные уплотнения
• Вдавите приводные валы в коробку передач, вдавливайте, пока не услышите щелчок.

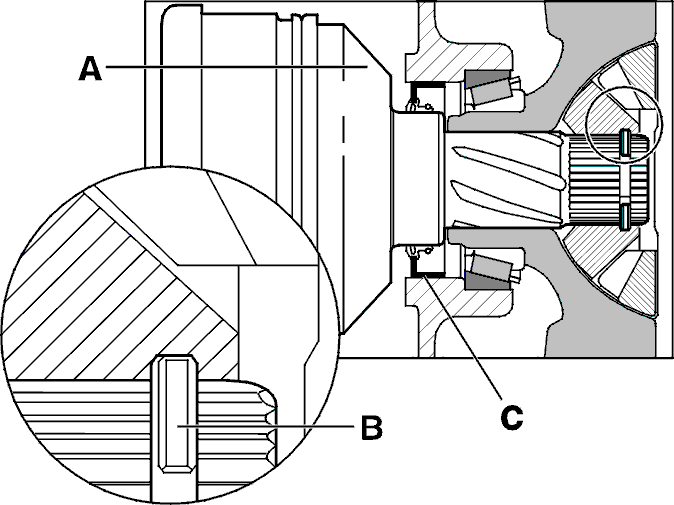

Осторожно: Убедитесь, что резиновые чехлы (А) на приводном вале, стопорные кольца (В) и масляные уплотнения приводного вала (С) не повреждены.

Правильно вдавите приводной вал.

Убедитесь, что приводные валы прочно фиксируются в дифференциале. Когда приводные валы устанавливаются на место, должен раздаться щелчок.

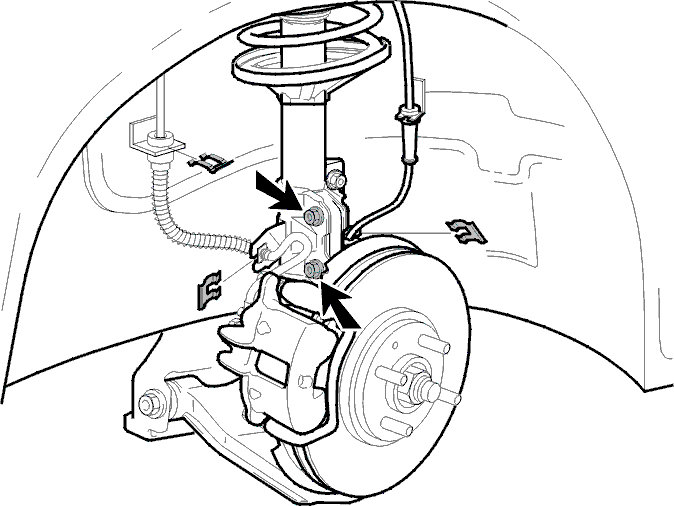

Установка амортизатора на шейку вала

• Затяните два болта на шейке вала/амортизаторе. Момент затяжки 90 Н·м
• Закрепите проводку ABS в ее креплениях
• Установите тормозные шланги в их кронштейны и закрепите их при помощи зажимов.

Установка колеса

• Убедитесь, что сопрягаемые поверхности чистые
• Смажьте направляющую ступицы для ободьев антикоррозийным составом Volvo номер 1161030-0
• Установите гайки до касания
• Затем затяните по диагонали до 110 Н·м.

Осторожно: Для предупреждения возникновения напряжений в тормозном диске необходимо затягивать болты по диагонали и с указанным моментом.
- При затягивании гайковертом используйте накидную головку 🔧 ERSATT AV 9512834.

Примечание: Динамометрический ключ с насадкой разработан для затяжки гаек колес при помощи стандартных ударных гайковертов с пневматическим приводом, вырабатывающих момент затяжки в 250-350 Н·м.

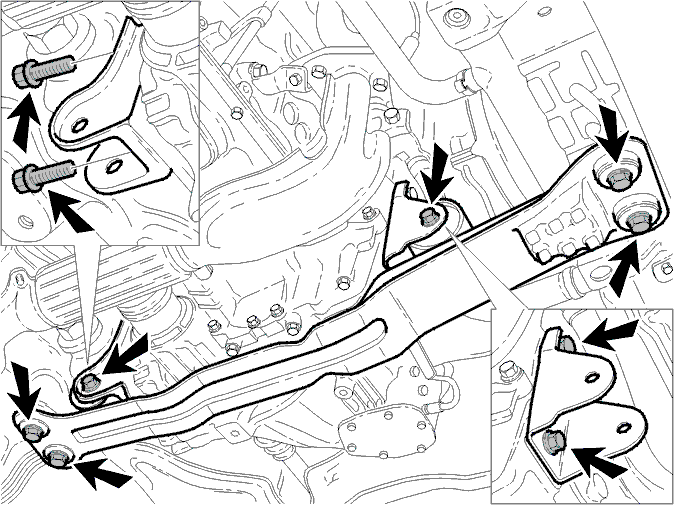

Установка центрального продольного элемента конструкции и переднего и заднего крепления двигателя

• Установите переднее и заднее крепления двигателя. Момент затяжки 69 Н·м
• Установите центральный продольный элемент конструкции, см. Замена подушки двигателя

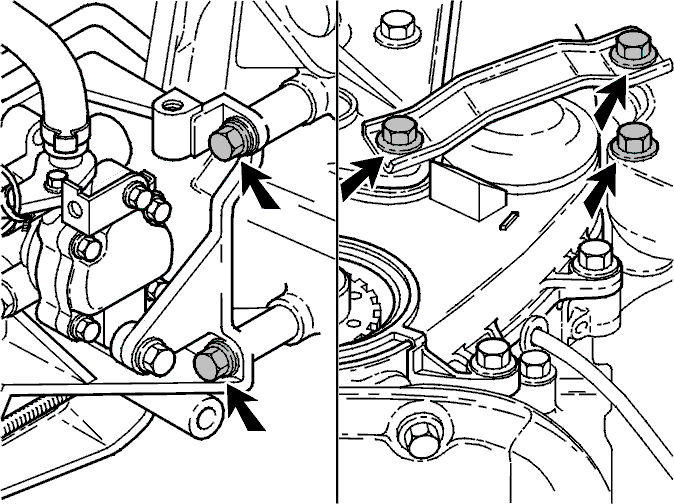

Затягивание насоса рулевого привода с усилителем снизу

Установите два нижних болта. Момент затяжки 44 Н·м.

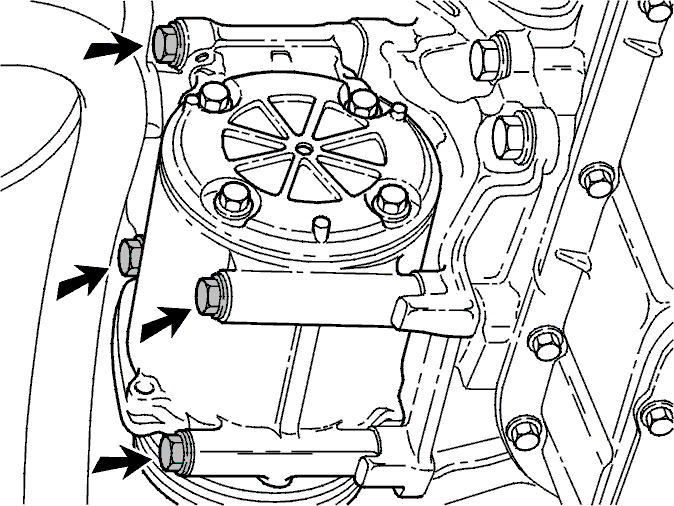

Установка компрессора системы кондиционирования на двигателе

• Снимите его с крепления
• Установите компрессор системы кондиционирования на кронштейн и затяните болты. Моменты затяжки 30 Н·м.

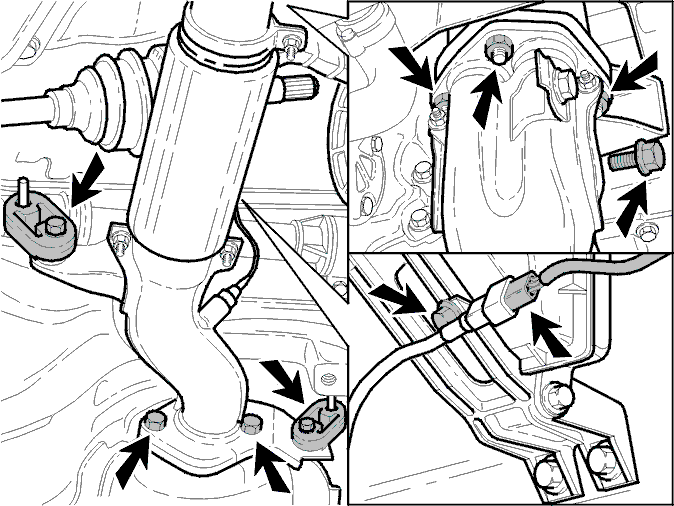

Установка нисходящей выхлопной трубы

• Очистите сопрягаемые поверхности
• Установите нисходящую выхлопную трубу. Используйте новые прокладки
• Притяните болты к выпускному коллектору с моментом затяжки 44 Н·м и к каталитическому преобразователю с моментом затяжки 80 Н·м
• Затяните резиновые крепления. Момент затяжки 13 Н·м
• Затяните зажим кабеля. Момент затяжки 50 Н·м
• Затяните кронштейн разъема нагреваемого датчика кислорода на стойке впускного коллектора.

Установка и регулировка поликлинового ремня насоса рулевого привода с усилителем

Примечание: Проверьте и очистите шкив и поликлиновый ремень.

• Установите приводной ремень насоса рулевого привода с усилителем и затяните регулировочный болт
• Отрегулируйте натяжение ремня, см. Замена поликлиновых ремней
• Установите боковую крышку
• Установите брызговики двигателя под двигателем.

Опустите автомобиль.

Установка вакуумного шланга на впускной коллектор

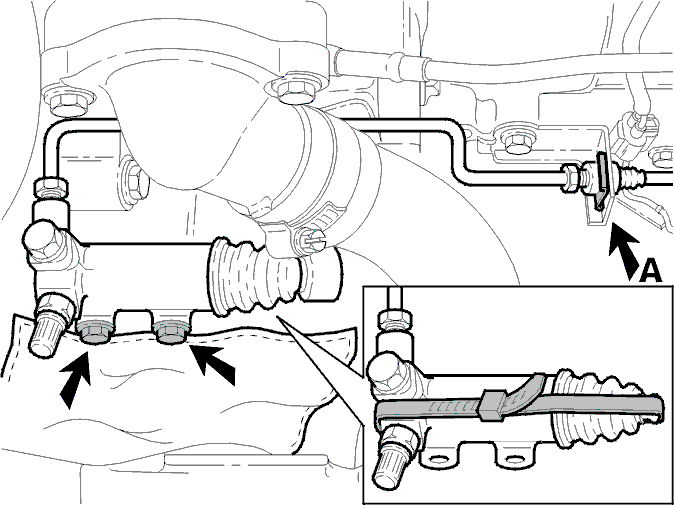

Установка цилиндра сцепления

• Снимите ленточные хомуты и убедитесь, что резиновый кожух установлен правильно.

Примечание: Нанесите смазку (номер 1161246-2) между вилкой и цилиндром сцепления.
- Установите цилиндр сцепления и трубу. Убедитесь, что они правильно установлены
- Установите два болта. Момент затяжки 18 Н·м
- Вдавите трубу на место и заблокируйте ее при помощи зажима.

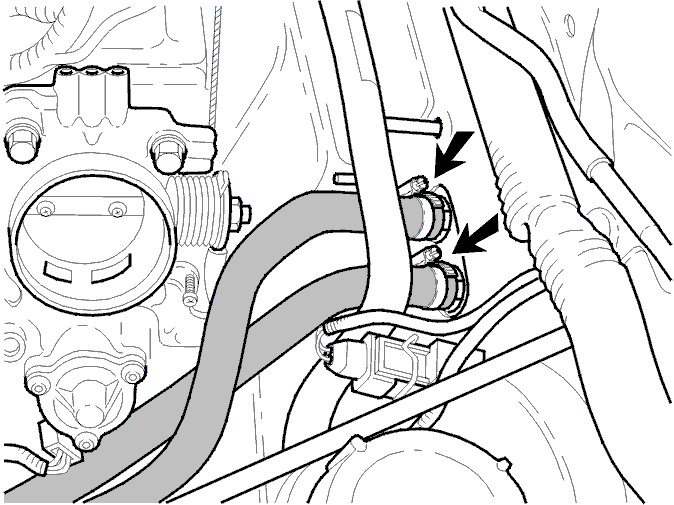

Установка шлангов обогревателя

• Установите два шланга обогревателя. Убедитесь, что они правильно установлены.

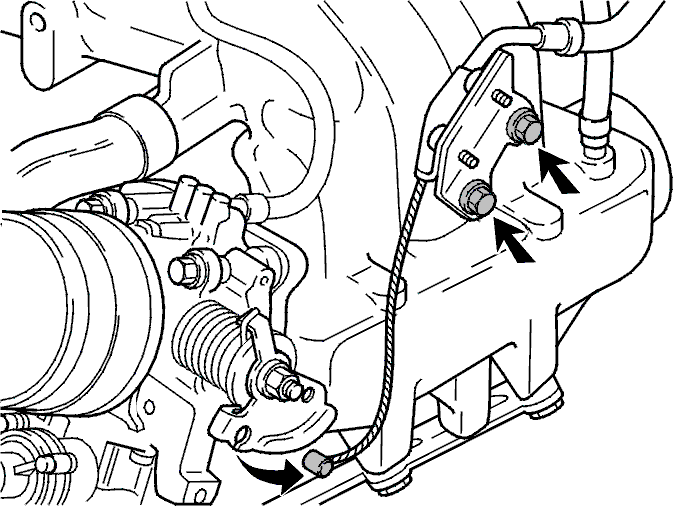

Установка троса дроссельной заслонки на впускном коллекторе

• Зацепите трос за шкив дроссельной заслонки
• Закрепите трубку троса вместе с креплением и затяните болты
• Если необходимо: отрегулируйте трос дроссельной заслонки, см. Замена троса дроссельной заслонки

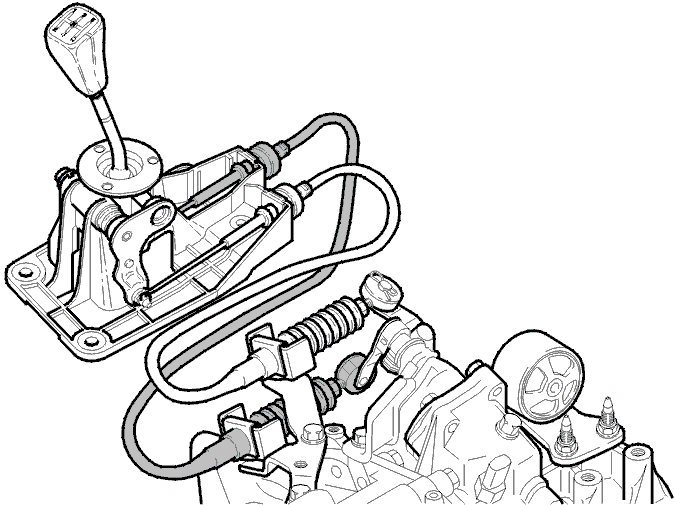

Установка тросов переключателя передач на коробке передач

Смажьте шпильки рычага небольшим количеством смазки номер 1161241-3.

Осторожно: Трос, выходящий из середины механизма переключателя передач, должен быть подсоединен к нижнему рычагу коробки передач на коробке передач.

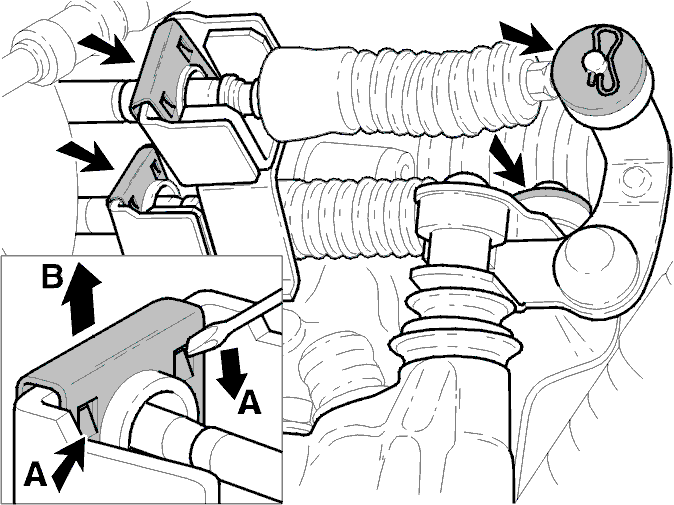

Установка тросов переключателя передач

Установите:

• тросы переключателя передач на кронштейн при помощи зажимов (В) (отожмите назад фиксаторы (А) на зажимах перед тем, как их устанавливать заново).Проверьте установку
• тросы коробки передач на рычаги коробки передач с помощью шайб и стопорных зажимов.

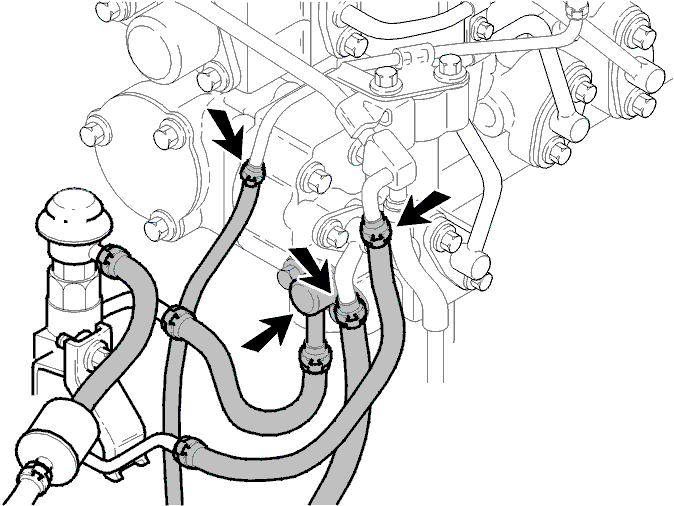

Установка линий подачи топлива и возвратных трубопроводов

• Установите два возвратных трубопровода и затяните их при помощи новых зажимов
• Установите вакуумный шланг системы выделения паров топлива
• Закрепите линию подачи топлива на топливном насосе высокого давления. Используйте новое уплотнительное кольцо. Момент затяжки 10 Н·м.

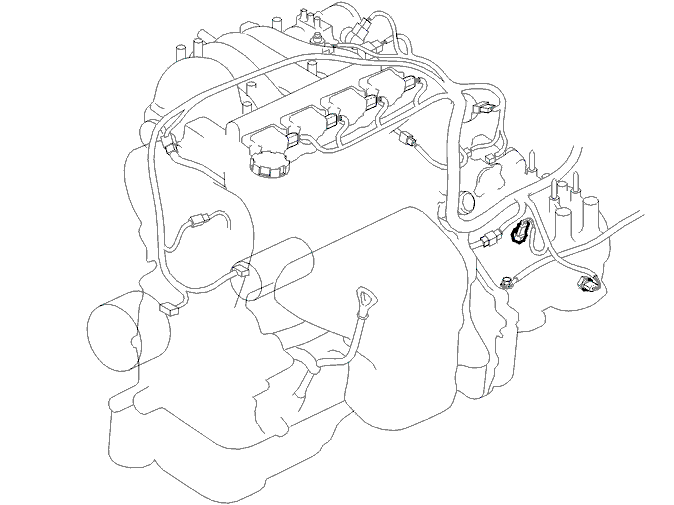

Установка жгута проводов на коробке передач и двигателе

Установите:

• Разъемы на коробке передач
• Положительная клемма аккумулятора
• Провода заземления на коробке передач и головке цилиндров
• Подсоедините все разъемы и вдавите жгут проводов на место в кабельные зажимы
• Подсоедините датчик насоса рулевого привода с усилителем.

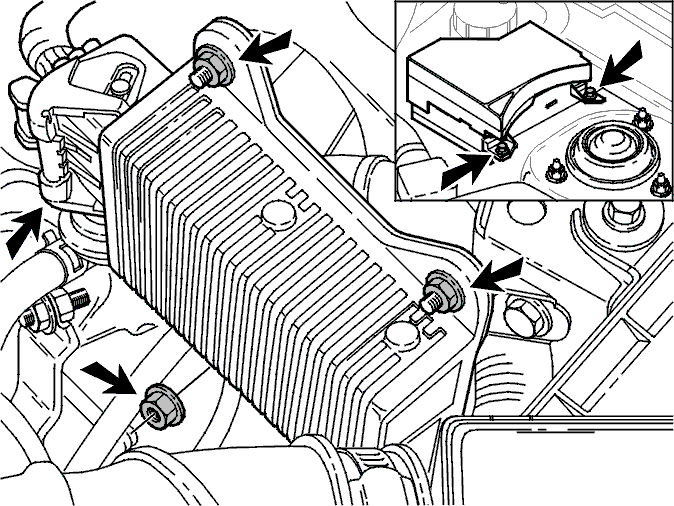

Установка привода форсунки

• Установите и затяните привод форсунки. Момент затяжки 5 Н·м
• Подсоедините разъем привода форсунки и заблокируйте его
• Закрепите блок реле.

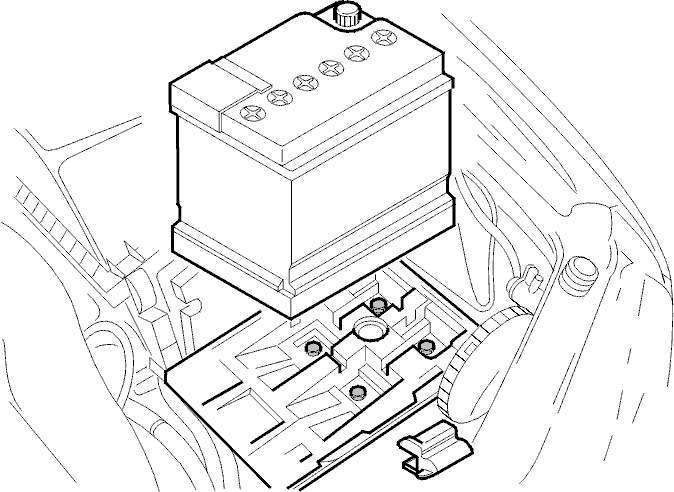

Установка аккумулятора и полки аккумулятора

Установка шланга воздухозаборника и воздухоочистителя

См. Замена воздухоочистителя (ACL)

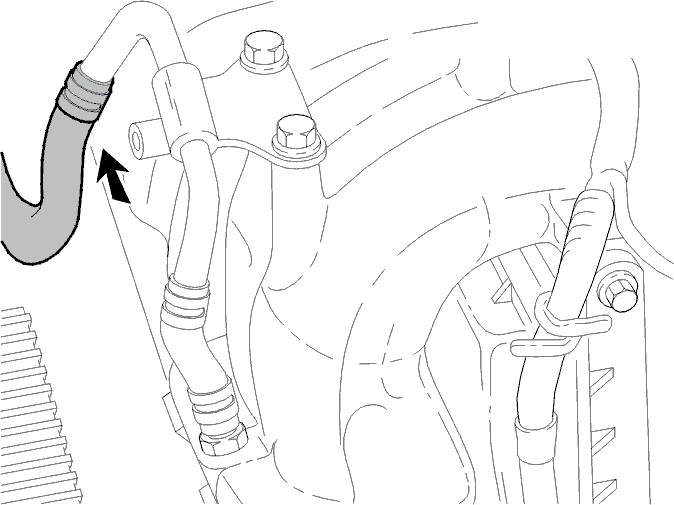

Установка шлангов радиатора

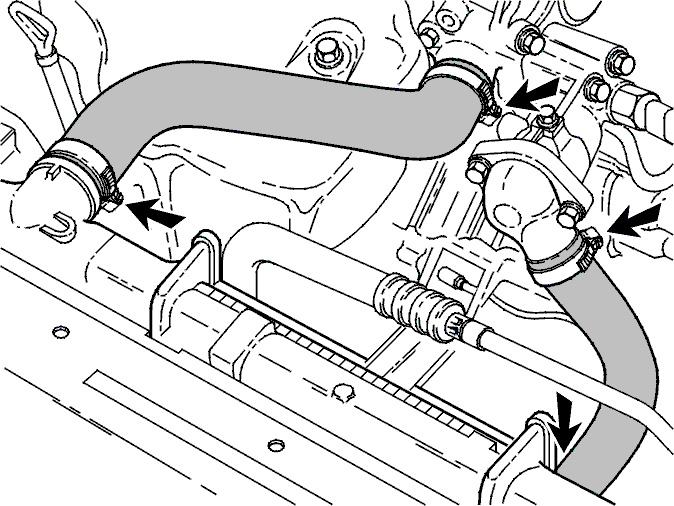

• Установите и затяните верхний и нижний шланги радиатора.

Долейте трансмиссионную жидкость

• Слив жидкости/заполнение жидкостью для коробки передач в коробку передач с ручным управлением M5M42.

Доливание охлаждающей жидкости двигателя

См. Замена охлаждающей жидкости Проверьте на наличие утечек.Установите все крышки.
