Замена подушки двигателя (B4184SM)

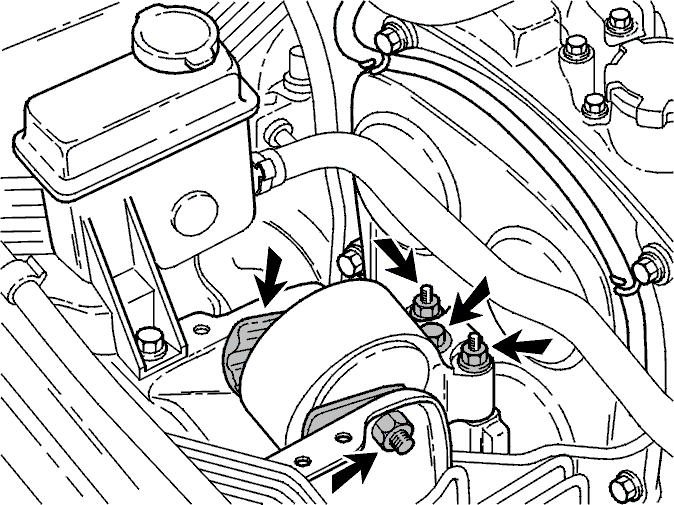

Замена подушки двигателя на стороне распределителя

Снятие

• Снимите гайку с резинового крепления для крепления двигателя
• Установите подъемную вилку 🔧 LYFTBYGEL (HÖJNING MOTOR) с подъемным рычагом 🔧 LYFTARM (TILL LYFTBYGEL 5006) над двигателем. Установите подъемный крюк 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40 в переднюю подъемную скобу
• Поднимите двигатель на пару мм
• Снимите две гайки и винт
• Снимите резиновое крепление крепления двигателя.

Установка

• Проверьте положение крышки подушки двигателя
• Установите и затяните гайки и винты крепления двигателя. Затяните до 76 Н·м
• Установите винт и гайку в подушку двигателя. Затяните пальцами
• Снимите подъемную вилку
• Затяните гайку подушки двигателя. Затяните до 98 Н·м.

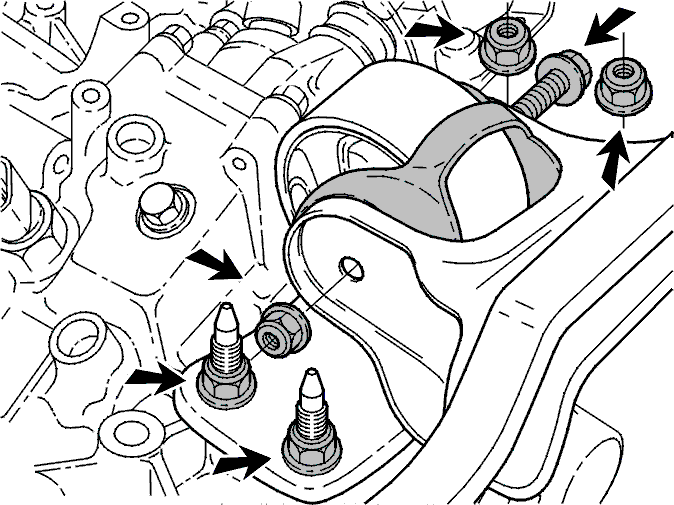

Замена подушки двигателя на стороне коробки передач

Снятие

• Снимите воздухоочиститель (ACL). См. Замена воздухоочистителя (ACL)
• Снимите гайку с резинового крепления для крепления двигателя
• Поднимите двигатель, так чтобы можно было вывернуть винт подушки двигателя.

Осторожно: При подъеме двигателя используйте деревянный брусок, чтобы защитить двигатель (или используйте специальный инструмент 🔧 LYFTBYGEL (HÖJNING MOTOR)).

Примечание: Убедитесь, что правая подъемная скоба установлена. См. ru-RU0900c8af80523908#KC01402993. (не применимо к модельному году 2001-).
- Опустите двигатель
- Отверните четыре гайки и снимите подушку двигателя.

Установка

• Установите подушку двигателя. Проверьте положение двух резиновых защитных приспособлений
• Установите четыре гайки. Затяните до 45 Н·м
• Установите винт и гайку в подушку двигателя. Затяните пальцами
• Снимите подъемную траверсу или уберите домкрат
• Затяните гайку подушки двигателя. Затяните до 98 Н·м
• Установите воздухоочиститель (ACL). См. Замена воздухоочистителя (ACL).

Передняя подушка двигателя, замена

Снятие

• Снимите передний брызговик под двигателем
• Отверните гайку и выверните винт (В) подушки двигателя
• Выверните два винта из центрального продольного элемента конструкции.

Осторожно: Заметьте положение резиновых элементов.
- Выверните два винта крепления (А). Выньте подушку двигателя.

Установка

• Установите новую подушку двигателя. Отверстие в креплении подушки двигателя должно быть повернуто так, чтобы оно было направлено в сторону передней части автомобиля. Затяните винты (А). Затяните до 35 Н·м
• Установите винт и гайку (В) подушки двигателя. Затяните до 55 Н·м
• Установите два винта на центральный продольный элемент конструкции. См. Установка центрального передне-заднего элемента конструкции

Замена задней подушки двигателя

Снятие

• Снимите задний брызговик под двигателем
• Выверните два винта (А) на стороне кузова из продольного элемента конструкции
• Выверните винт (В) подушки двигателя. Слегка потяните вниз подушку двигателя вместе с элементом конструкции
• Выверните два винта крепления (С) для подушки двигателя. Выньте подушку двигателя.

Установка

• Закрепите подушку двигателя на центральном продольном элементе конструкции. Используйте два винта (С). Отверстие в креплении подушки двигателя должно быть повернуто так, чтобы оно было направлено в сторону задней части автомобиля. Затяните до 35 Н·м
• Установите винт (В) и затяните пальцами.

Установка центрального передне-заднего элемента конструкции

Установите два винта (А). Затяните до 69 Н·м.

Примечание: Расположите резиновые элементы подушек двигателя.

(положение резиновых элементов на точках крепления центрального продольного элемента конструкции должно быть одинаковым спереди и сзади)

Ослабьте винт на передней подушке двигателя. Затяните винт задней подушки двигателя первым. Затяните до 59 Н·м. Затем затяните заново винт передней подушки двигателя. Затяните до 59 Н·м.Установите задний брызговик двигателя под автомобилем.
