Замена воздухоочистителя (ACL) (B4184SM)

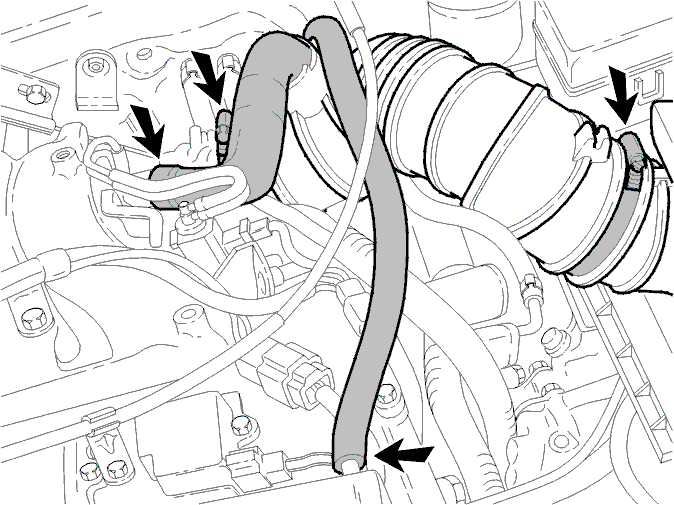

Снимите шланг воздухозаборника

Снимите:

• Крышку двигателя.
• Шланги со впускного коллектора и головки цилиндров.
• Зажимы и шланг воздухозаборника между воздухоочистителем (ACL) и корпусом дроссельной заслонки (TB).

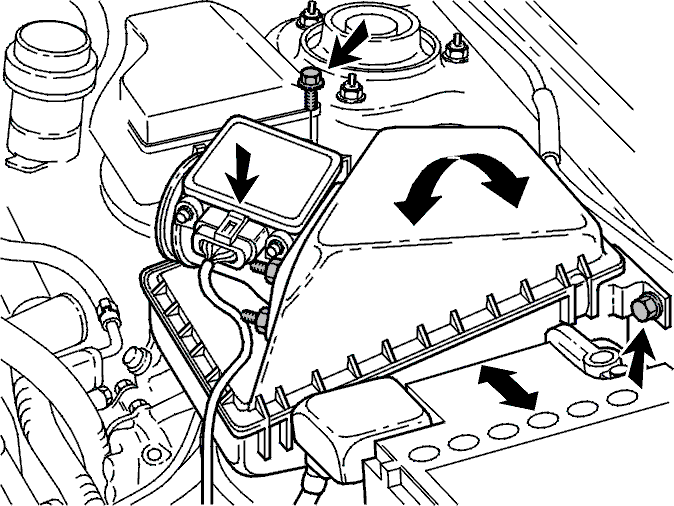

Снятие воздухоочистителя (ACL)

• Отсоедините зажим, удерживающий аккумулятор. Поднимите аккумулятор и сдвиньте его вперед.
• Отсоедините разъем датчика объема потока воздуха (VAF).
• Выверните два болта крепления.
• Поднимите воздухоочиститель (ACL) и снимите, повернув его.

Установка воздухоочистителя (ACL)

• Установите воздухоочиститель (ACL), повернув его и втолкнув установочный штифт в кронштейн.
• Затяните два болта. Момент затяжки10 Н·м.
• Проверьте установку резинового элемента на переднем крыле.
• Подсоедините разъем датчика объема потока воздуха (VAF).
• Установите заново и затяните аккумулятор.

Установка шланга воздухозаборника

• Вдавите впускной шланг на место на воздухоочистителе (ACL) и корпусе дроссельной заслонки (ТВ) и затяните зажимы.
• Подсоедините шланги ко впускному коллектору и головке цилиндров.
• Установите крышку двигателя.
