Замена поликлиновых ремней

Проверка поликлинового ремня

• Используйте лампу для проверки на наличие трещин и признаков износа (смазки) и, если необходимо, замените.
• Проверьте натяжение ремня, см.Проверка натяжения поликлинового ремня и, если необходимо, отрегулируйте, см.Регулировка натяжения поликлинового ремня рулевого привода с усилителем/компрессора системы кондиционирования (А/С) и Регулировка натяжения поликлинового ремня генератора (GEN).

Проверка натяжения поликлинового ремня

• Поликлиновый ремень генератора (GEN) должен быть отрегулирован, если люфт составляет более10,5 мм. Примените усилие в100 Н.Чтобы отрегулировать: сначала отпустите натяжной шкив, а затем продолжите Регулировка натяжения поликлинового ремня генератора (GEN)
• Поликлиновый ремень для рулевого привода с усилителем/компрессора системы кондиционирования (А/С) должен быть отрегулирован, если люфт составляет более12 мм. Примените усилие в100 Н.Чтобы отрегулировать: сначала отпустите натяжной шкив, а затем продолжите Регулировка натяжения поликлинового ремня рулевого привода с усилителем/компрессора системы кондиционирования (А/С)

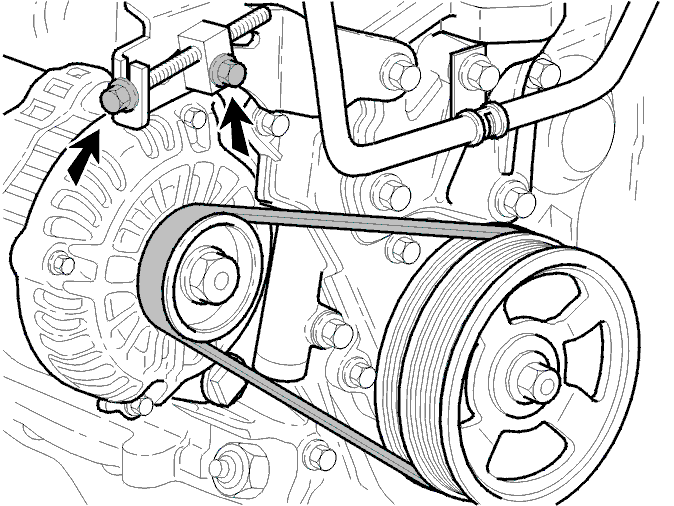

Снятие поликлинового ремня генератора (GEN)

• Ослабьте регулятор и фиксирующие болты.
• Отвинтите болт регулятора до тех пор, пока не будет возможно снять поликлиновый ремень со шкива генератора (GEN).

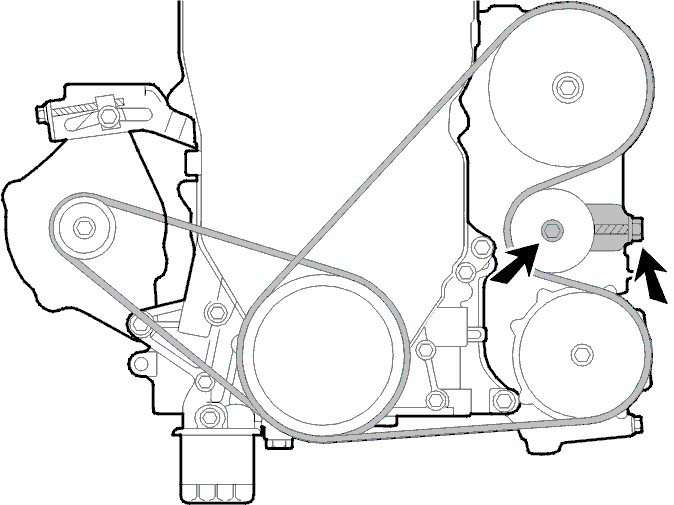

Снятие поликлинового ремня рулевого устройства с усилителем/компрессора системы кондиционирования (А/С)

• Отпустите гайку натяжного устройства ремня.
• Отвинтите болт регулятора до тех пор, пока не будет возможно снять поликлиновый ремень со шкива генератора (GEN).

Снимите поликлиновый ремень (ремни).

Установка поликлинового ремня рулевого привода с усилителем/компрессора системы кондиционирования (А/С)

Примечание: Проверьте и очистите шкив и поликлиновый ремень.

• Установите поликлиновый ремень насоса рулевого привода с усилителем и завинтите болт регулировки.

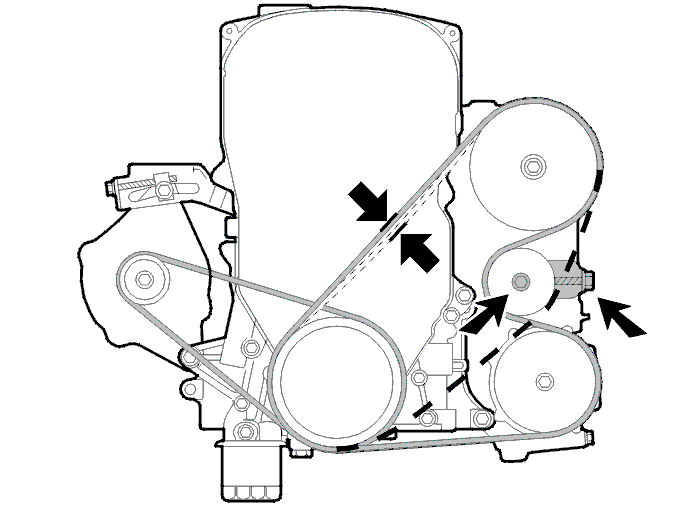

Регулировка натяжения поликлинового ремня рулевого привода с усилителем/компрессора системы кондиционирования (А/С)

Примените усилие в100 Н.

• Значение регулировки:
• Затяните натяжное устройство ремня. Момент затяжки25 Н·м.
• Проверьте и отрегулируйте, если необходимо.

Установка поликлинового ремня генератора (GEN)

• Установите поликлиновый ремень генератора (GEN) и затяните болт регулятора.

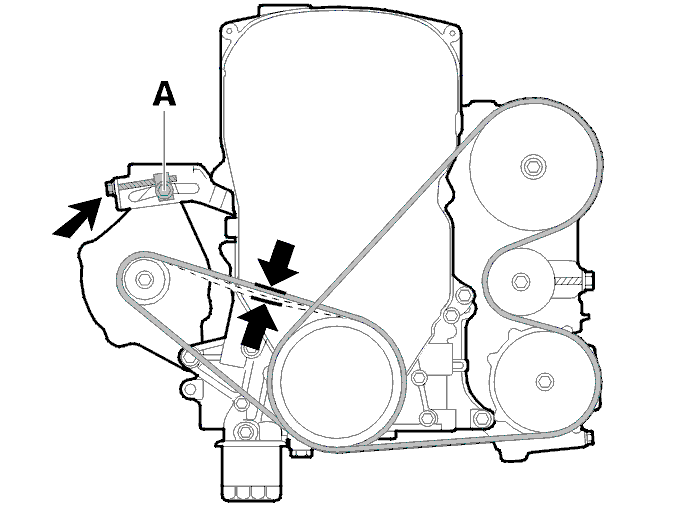

Регулировка натяжения поликлинового ремня генератора (GEN)

Примените усилие в100 Н.

• Значение регулировки:
• Затяните фиксирующий болт (А). Момент затяжки23 Н·м.
• Проверьте и отрегулируйте, если необходимо.
