Установка боковой крышки коробки передач

Подготовка

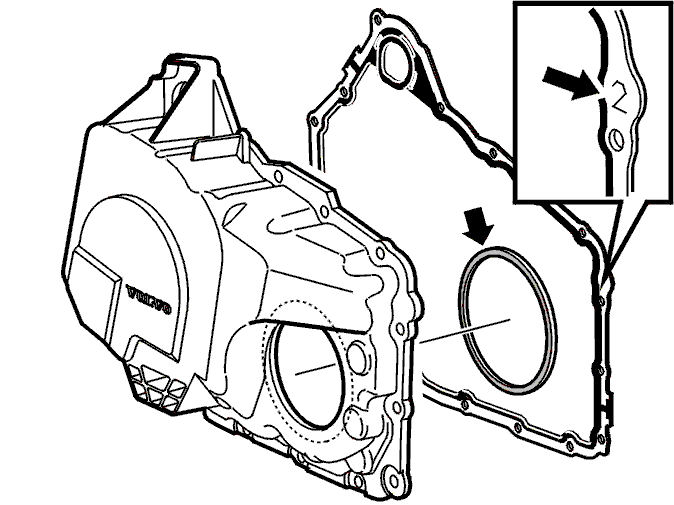

Примечание: Прокладка может быть повторно использована только один раз.Проверьте, имеется ли 2 наверху правого угла прокладки. Прокладка должна быть заменена, если на ней имеется 2.Если цифры нет, проштампуйте 2. Это означает, что прокладка сейчас используется повторно и должна быть заменена в следующий раз, когда снимается боковая крышка. Сделайте эту отметку, чтобы помочь другим механикам.

Примечание: Нанесите немного вазелина на новую резиновую прокладку, которая создает уплотнение вокруг вывода приводного вала. Это делается для того, чтобы она оставалась на месте в пазе в боковой крышке при установке.

Установка крышки

Примечание: Боковая крышка имеет два различных отверстия. Заднее меньшее отверстие и переднее прямоугольное отверстие. Эти два отверстия должны направлять прокладку крышки во время установки. Начните установку крышки с установки двух винтов.

Нанесите немного вазелина на сопрягаемую поверхность коробки передач.

Установите:

• прокладку боковой крышки
• боковой крышке

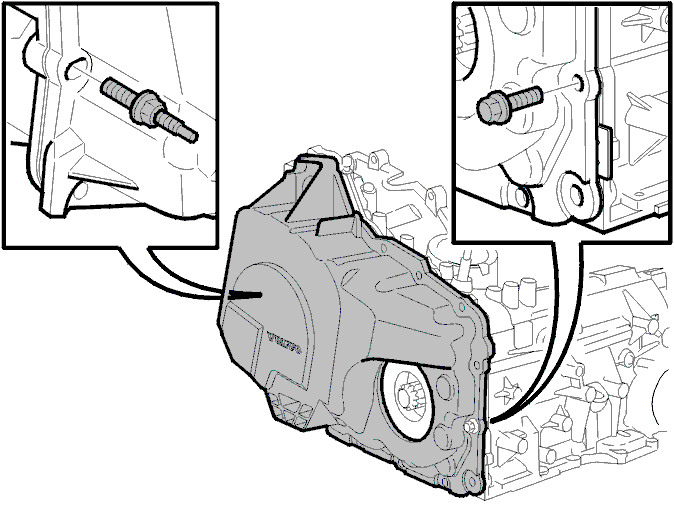

• винты. Сначала затяните винты по диагонали с моментом 10 Нм. Затем затяните винты по диагонали с моментом 25 Нм
• три нижних винта Torx. Затяните с моментом 25 Нм
• кронштейн для шпилек и винт на кронштейн, не затягивая
• зажим для шпильки и винта. Затяните с моментом 25 Нм. Затяните винт кронштейна с моментом 25 Нм

Зажмите проводку на кронштейне. Используйте новые ленточные хомуты.

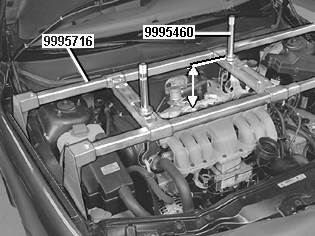

Поднятие двигателя и коробки передач в горизонтальное положение

Установка маслопроводов

Установите:

• маслопровод со штуцером к выводу на коробке передач. Удерживайте в месте соединения. Затяните с моментом 30 Нм
• гайку и шайбу для кронштейнов маслопровода. Затяните с моментом 25 Нм.

Установка заднего крепления двигателя

Установите заднее крепление двигателя согласно Коробка передач, установка.

Установка винта задней подушки двигателя через рулевой механизм

Установите винт задней подушки двигателя согласно Коробка передач, установка.

Установка системы защиты при столкновении над рулевым механизмом

Применимо только к автомобилям с правосторонним управлением
Установите кожух защиты при столкновении на рулевой механизм согласно Коробка передач, установка.

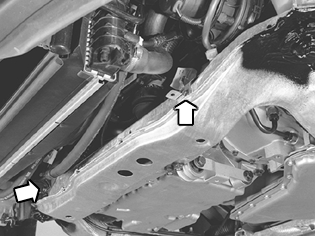

Установка подрамника на кузов

Установите подрамник на кузов согласно .

Установка левой ведущей оси на коробку передач, шпиндель колеса и штангу

Установите левый приводной вал в коробку передач согласно .

Установка и затяжка винтов подрамника

Установите и затяните винты подрамника согласно .

Установка винтов кронштейна кабеля нагреваемого датчика кислорода

Установите винты кронштейна кабеля нагреваемого датчика кислорода согласно Коробка передач, установка.

Установка передней поперечной балки

Установите:

• болты подвески выхлопной трубы. Затяните с усилием 10 Нм
• тормозную трубку в ее держатели
• болты поперечной балки. Момент затяжки 25 Нм.

Закрепите тепловой дефлектор при помощи заклепок (ранняя версия).

Установите новые контргайки на рулевой механизм

Установите новые контргайки на рулевой механизм согласно Коробка передач, установка.

Установка винта передней подушки двигателя и крепления реактивной тяги в коробку передач

Установите винт передней подушки двигателя и крепление реактивной тяги в коробку передач. См. Коробка передач, установка.

Установка винтов кабельного канала и кронштейна провода заземления

Затяните моментом 10 Нм.

Примечание: Автомобили со стояночными обогревателями: Установите обогреватель в кронштейн. Затяните гайки. Затяните до 25 Нм.

Установите заново топливопровод в зажимы на подрамнике.

Установка и затяжка компонентов на переднем крае (обе стороны)

Установите и затяните компоненты передней части согласно .

Затяжка шестерни шарового шарнира

Затяните шестерню шарового шарнира согласно .

Опустите автомобиль.

Снимите подъeмную траверсу и подъемный крюк с двигателя и автомобиля

Снимите подъемное зажимное приспособление с двигателя. Установите заново винты. Затяните с моментом 50 Nm.Установите заново крышку свечей зажигания. Затяните винты. Затяните до 10 Нм.Установите полосу заземления. Затяните с моментом 10 Нм.

Применимо только к автомобилям с турбонаддувом
Поднимите линии подачи. Установите крышку свечей зажигания.Затяните винты.

Установка всех труб подачи нагнетаемого воздуха

Применимо только к автомобилям с турбонаддувом
Соедините все трубы подачи нагнетаемого воздуха друг к другу.Затяните зажимы для шланга.Установите винты для трубы подачи нагнетаемого воздуха во впускной коллектор. Затяните с моментом 10 Нм.

Установите шланг на трубку обогревателя в теплоизоляционной перегородке.Вдавите быстросъемный соединитель шланга радиатора на место на трубку обогревателя.Проверьте: Потяните шланг.

Установка разъема

Установите:

• винт зажима положительного кабеля
• кабель в зажимы на лонжероне
• разъем коробки передач. Вдавите его как следует на свое место.

Осторожно: Важно, чтобы разъем был вставлен на место должным образом. Если он неправильно подсоединен, может выключится функция переключения передач.

Установка верхней реактивной тяги

Установите:

• реактивную штангу. Затяните винты крепления с моментом 50 Нм
• болт и новую гайку крепления двигателя. Затяните с моментом 80 Нм
• пластмассовый защитный элемент над пружинной стойкой (если применимо). Затяните винты.

Установка корпуса воздухоочистителя (АСL)

Установите корпус воздухоочистителя. См. Тормозная трубка главный цилиндр / блок ABS, замена.

Заполнение коробки передач жидкостью

Примечание: Сорт масла: Только жидкость для автоматической коробки передач (ATF).

Dexron III (жидкость должна иметь лицензию G)*.

*Обычно пишется "Dexron III (G-xxxxx)", где ххххх является серийным номером, состоящим из 5 цифр. "Dexron III-G" (без номера) также может встречаться.

Dexron II D and II E не должны использоваться.

Примечание: Заполнение маслом: Начните, залив 5,5 литра масла.

Заполнение трансмиссионным маслом. Существует три разных метода. Метод 1

Примечание: Заполнение маслом: Начните, залив 5,5 литра масла.

Заполните коробку передач маслом. Используйте воронку с пластмассовым шлангом. Заполняйте через трубку щупа для измерения уровня.Вытрите пролитое масло под трубкой щупа для измерения уровня.

Заполнение трансмиссионным маслом. Метод 2 и 3

Примечание: Заполнение маслом: Начните, залив 5,5 литра масла.

Метод 2
Используйте переделанную пятилитровую пластмассовую канистру (см. иллюстрацию).Этот метод предотвращает разливание масла. Он также обеспечивает более равномерный поток при заполнении.Чтобы проверить уровень масла, см. Уровень масла, проверка.

Метод 3
Закачайте масло из гидравлического насоса.

Примечание: После замены масла в коробке передач следует обнулить адаптацию коробки передач и счетчик "Масло в коробке передач, замена". Для обнуления адаптации и счетчика используйте Коммуникацию автомобиля в VIDA.

Проверьте уровень охлаждающей жидкости в расширительном бачке

Долейте столько воды и охлаждающей жидкости, сколько необходимо (при двигателе, имеющем рабочую температуру).Поднимите автомобиль.

Убедитесь, что нет утечки масла в:

• соединениях маслопроводов на коробке передач
• боковой крышке
• боковой крышке вокруг приводного вала.

Установка брызговиков и облицовки крыла

Установите:

• Кабель ABS на крепление
• брызговик под двигателем
• передний брызговик
• гайку облицовки левого крыла
• колеса. См. Установка колес.

Опустите автомобиль

Проверка подшипника рулевого механизма в защитном чехле на теплоизоляционной перегородке

Проверьте подшипник рулевого механизма в защитном чехле на теплоизоляционной перегородке согласно Коробка передач, установка.

Установка провода аккумулятора

См. Заметьте при отсоединении / подсоединении провода аккумулятора. Важно, чтобы инструкции выполнялись.

Дорожное испытание автомобиля

Примечание: Выполните дорожное испытание автомобиля также, как и до выполнения ремонта. См. Коробка передач, проверка/поиск неисправности.

В случае наличия неисправностей, исключая вибрации (толчки)
Чтобы получить информацию о дорожном испытании автомобиля, см. Формуляр дорожного испытания, описание.

Примечание: После замены масла в коробке передач следует обнулить адаптацию коробки передач и счетчик "Масло в коробке передач, замена". Для обнуления адаптации и счетчика используйте Коммуникацию автомобиля в VIDA.
