Усилитель тормозов, замена (1999, 2000)

Отсоедините провод аккумулятора

См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Подготовка к снятию усилителя тормозов

Выключите зажигание.

Снимите поперечную балку
См.Бачок тормозной жидкости, замена.

(На 5-цилиндровых двигателях). Снимите винты и гайки с крепления двигателя. Выньте поперечную балку.

Снимите корпус воздухоочистителя
См.Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите пластмассовый колпачок и держатель кабеля
См.Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите объединенный блок реле / предохранителей
См.Замена тормозной трубки между гидравлическим блоком, передним ко лесом и соединением.

Подготовка к снятию блока ABS

Прочистите выводы тормозных трубок на главном цилиндре и блоке ABS.Подложите бумагу под главный цилиндр для предотвращения пролива тормозной жидкости.Снимите все тормозные трубы с главного цилиндра и блока ABS.Закупорьте гнездо главного цилиндра для тормозных трубок.

Снимите блок ABS и кронштейн с лонжерона

Блок закреплен тремя винтами.

Примечание: Храните блок ABS так, чтобы грязь не попала в муфты трубопровода.

Подготовка к снятию главного цилиндра

Примечание: В автомобилях с 6-цилиндровыми двигателями:отсоедините разъемы от главного цилиндра.

Пометьте разъем.

Отсоедините разъемы на усилителе тормозов.

Примечание: Если в автомобиле гидравлическое сцепление: заблокируйте шланг, идущий к цилиндру сцепления. Используйте плоскогубцы для шланга.

Снимите главный цилиндр

Не разливайте тормозную жидкость при снятии.

Примечание: Убедитесь, что прокладка между усилителем тормозов и главным цилиндром остается на месте на главном цилиндре.

Снимите звукоизолирующую панель и усилитель тормозов
Для звукоизоляционной панели, см.Втулка, педаль тормоза, замена Для усилителя тормозов, см..

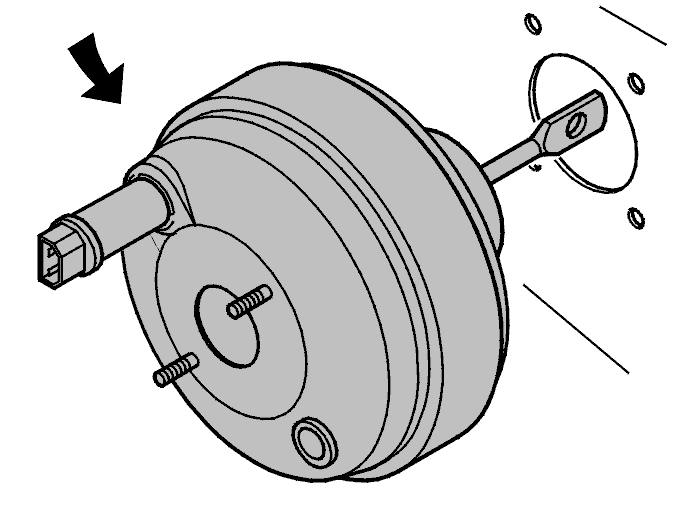

Переставьте компоненты на новый усилитель тормозов

Переставьте:

• датчик положения педали. См.:Датчик положения педали, замена
• обратный клапан
• вывод обратного клапана.

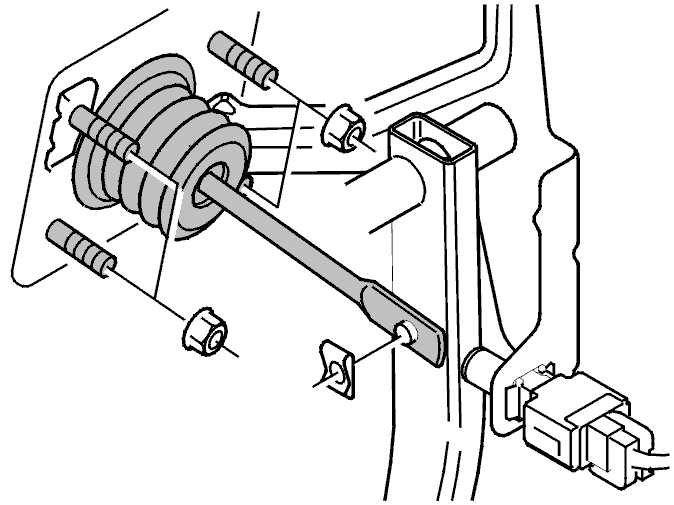

Установите усилитель тормозов

Установите толкатель усилителя тормозов и стопорный зажим на педаль тормоза

Затяните усилитель тормозов. Затяните до25 Н·м.Установите звукоизоляционную панель.

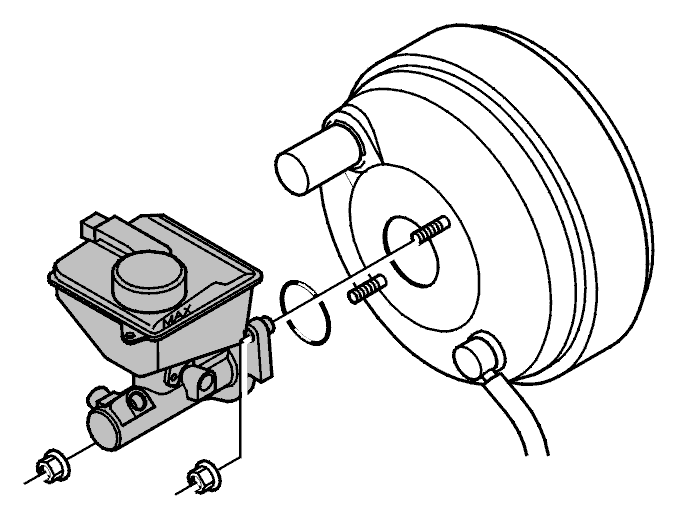

Установите главный цилиндр

Примечание: Убедитесь, что прокладка находится на месте на главном цилиндре.

Затяните гайки. Затяните до25 Н·м.Установите вакуумный шланг на обратный клапан усилителя тормозов.

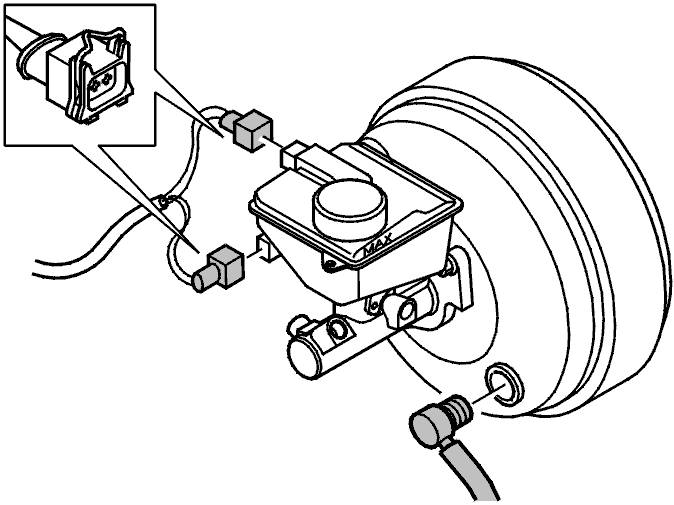

Установите соединители и вакуумный шланг

Установите:

• разъемы на главный цилиндр и усилитель тормозов
• вакуумный шланг на обратный клапан.

Примечание: Вакуумный шланг должен находиться за кронштейном гидравлического модулятора ABS.

Примечание: В автомобилях с 6-цилиндровым двигателем для главного цилиндра есть 2 разъема. Один разъем для выключателя давления и другой для усилителя тормозов.

Установите блок ABS и кронштейн

Установите кронштейн в лонжерон. Затяните до10 Н·м.

Установите тормозные трубы в главном цилиндре и в гидравлическом модуляторе

Затяните до17 Н·м

Установите объединенный блок реле / предохранителей и разъем блока ABS
См.Гидравлический блок, замена.

Установите корпус воздухоочистителя
См.Тормозная трубка главный цилиндр / блок ABS, замена.

Установите поперечную балку

См.Бачок тормозной жидкости, замена.

Заполните и прокачайте тормозную систему
См.Тормозная система, прокачка (при помощи прокачивающего устройств а).

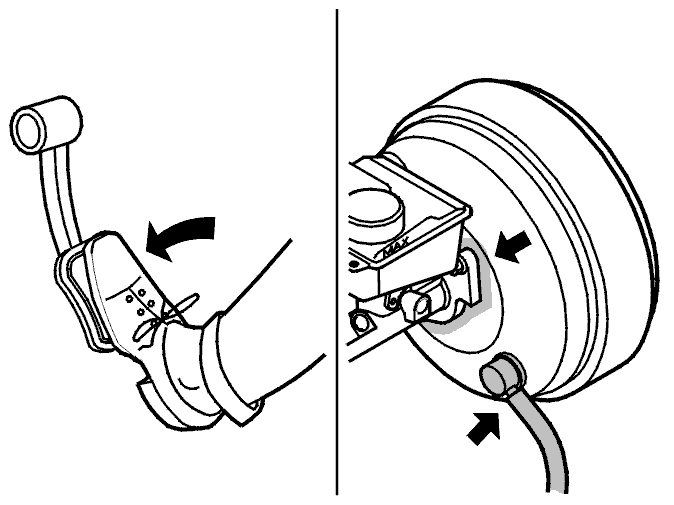

Проверка усилителя тормозов

Нажмите на педаль тормоза несколько раз, пока она не станет тугой.Удерживайте педаль нажатой. Запустите двигатель. Педаль должна начать сдвигаться и нажиматься легче.Отпустите тормоз. выключите двигатель. Подождите 1 минуту. Затем нажмите на педаль. Педаль должна по-прежнему легко нажиматься, но должна становиться жестче при последующих нажатиях.Между вакуумным шлангом и выводом на усилителе тормозов не должно быть утечки.Не должно быть утечки между главным цилиндром и усилителем тормозов.Убедитесь, что фонарь стоп-сигнала работает.Если выключатель фонаря стоп-сигнала был модифицирован или заменен после установки главного цилиндра и усилителя тормозов, он должен быть настроен заново. См.Выключатель фонарей стоп-сигнала, замена.
