Втулка, педаль тормоза, замена (1999, 2000) — S60 I, S80 I, V70 II, XC70

Снимите звукоизоляционную панель со стороны водителя

Возьмитесь за верхний край звукоизоляционной панели. Потяните вниз из зажимов.Снимите звукоизоляционную панель.

Приготовьтесь к снятию педалей тормоза и сцепления

Снимите:

• зажимы для педалей тормоза и сцепления

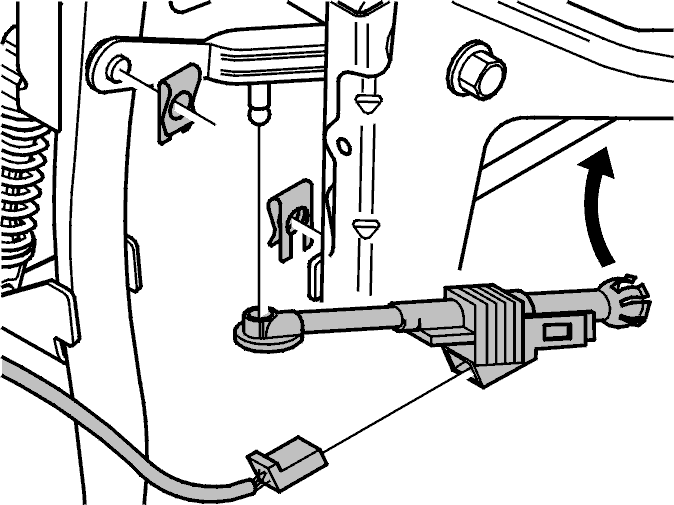

• датчик положения педали с педали сцепления. Отсоедините разъем
• датчик положения педали с крепления и с теплоизоляционной перегородки. Вытяните прямо.

Продолжайте отсоединять компоненты тормоза и сцепления

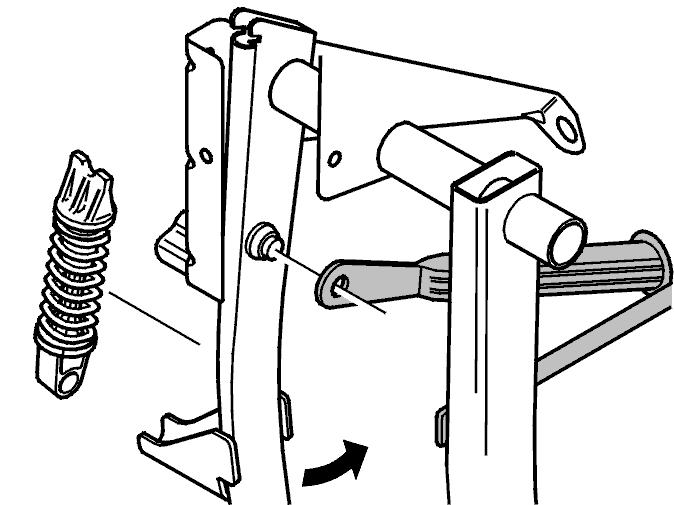

Отсоедините толкатели педали сцепления и педали тормоза.Нажмите на педаль сцепления. Снимите вспомогательную пружину.Выверните винт, держащий кронштейн педали сцепления внизу, на теплоизоляционной перегородке (Тorx).

Снимите педаль сцепления с кронштейном

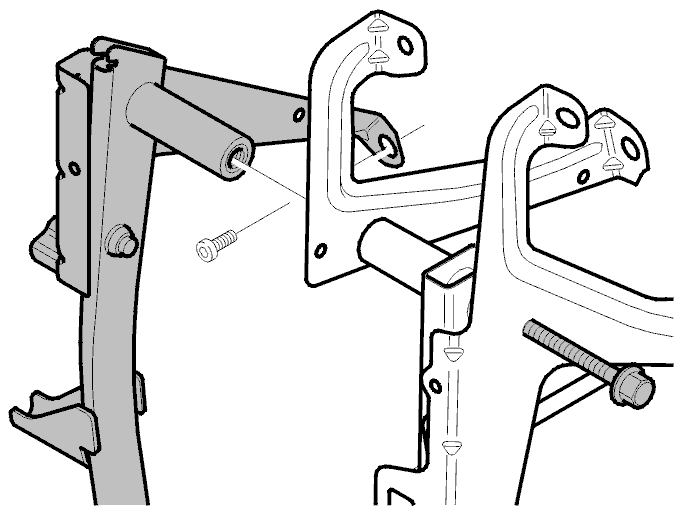

Выверните винт, удерживающий педаль тормоза и сцепления в кронштейне.Снимите педаль сцепления вместе с кронштейном

Снимите педаль тормоза

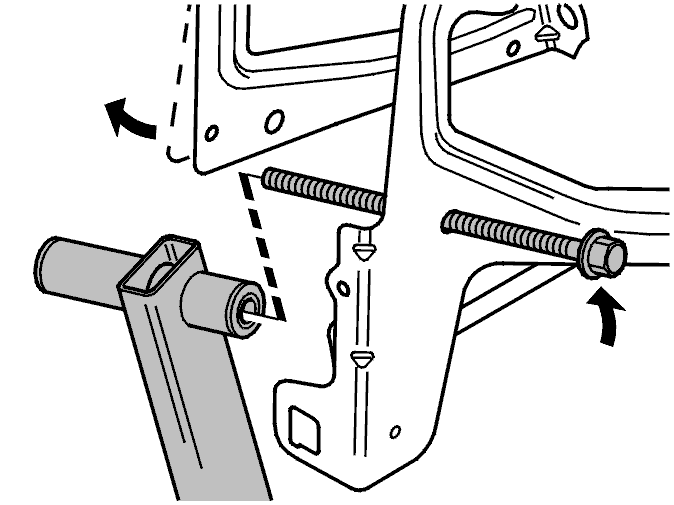

Вытяните винт педали тормоза как можно дальше.Слегка отожмите кронштейн педали тормоза. Поверните педаль вниз и вытащите винт. Винт остается в кронштейне.

Примечание: Следите за тем, чтобы не повредить выключатель фонарей стоп-сигнала при снятии педали тормоза.

Проверьте выключатель фонаря стоп-сигнала
См.Выключатель фонарей стоп-сигнала, замена.

Снимите втулки с педали тормоза

Вытолкните направляющую втулку из педали тормоза.Снимите втулки.

Установите втулки в педаль тормоза

Смажьте новые втулки смазкой, номер 1161241-3.Установите втулки и направляющие втулки в педаль тормоза.

Установите педаль тормоза

Наклоните винт вверх в кронштейне.Установите педаль тормоза на винт. Слегка толкните кронштейн в сторону. Отогните вверх педаль тормоза в кронштейне.Вдавите винт в педаль тормоза.

Установите компоненты сцепления

Установите:

• педаль сцепления с кронштейном
• винт torx. Затяните до10 Н·м.

Затяните винт крепления. Затяните до40 Н·м.

Установите компоненты тормоза и сцепления

Установите:

• вспомогательную пружину для педали сцепления. Надавите на педаль сцепления и установите пружину
• толкатель на педаль сцепления. Закрепите его при помощи стопорного зажима
• толкатель на педаль тормоза. Заблокируйте его при помощи стопорного зажима.

Продолжайте устанавливать компоненты тормоза и сцепления

Установите:

• датчик положения педали (между педалью сцепления и теплоизоляционной перегородкой)
• зажимы для педалей тормоза и сцепления.

Проверьте функционирование педалей тормоза и сцепления и датчика положения педалей.Установите на место звукоизоляционную панель.
