Тросы переключателя передач, замена (B8444S)

Снятие корпуса воздухоочистителя

Выверните винты (1) впускного коллектора.Отсоедините зажим воздушного шланга (2).Снимите разъем (3) с датчика массового расхода воздуха.Снимите корпус воздухоочистителя с его креплений. Потяните строго вверх.

Снятие троса переключателя передач и шарового шарнира

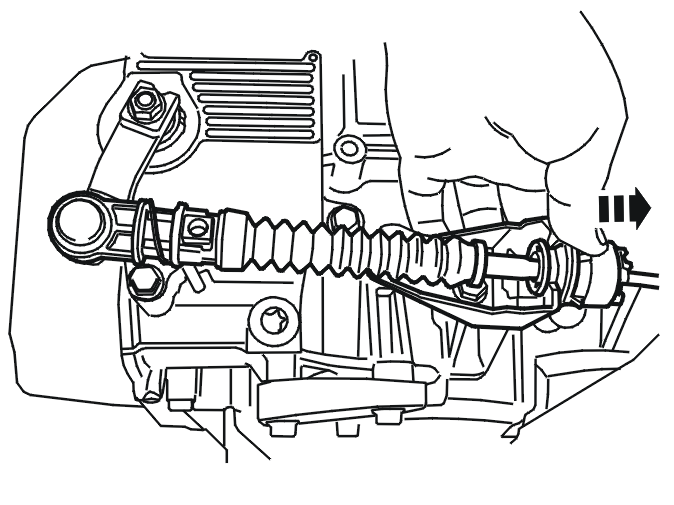

Снимите трос селектора передач с кронштейна на коробке передач, нажав назад втулку фиксатора вокруг троса селектора передач и подняв ее вверх. Используйте 🔧 Монтировка, чтобы освободить шаровой шарнир троса селектора передач из рычага.

Снятие левого переднего колеса

Снимите левое переднее колесо. Раздвиньте зажимы. Выньте трос переключателя передач из зажимов на лонжероне.Снимите крепление тормозного шланга и тормозной трубки.

Снятие боковых панелей

Снимите боковые панели с центральной консоли.Снимите центральную консоль. См. Центральная консоль, замена.

Снятие троса переключателя передач

Отсоедините ограничитель рычага переключателя передач. См. Узел рычага переключателя передач, Geartronic, замена.

Снимите:

• защелку троса переключателя передач на переключателе передач.

• трос коробки передач с носовой части узла переключателя передач. Нажмите на защелки. Используйте отвертку
• трос переключателя передач.

Автомобиль с задним A/C

Освободите левое переднее сиденье и переместите его назад. Для снятия сиденья см.: Переднее сиденье, замена

Для всех автомобилей

Снятие троса переключателя передач у теплоизоляционной перегородки

Снимите:

• 2 воздуховода
• 4 винта стойки в приборной панели. Сдвиньте ковровое покрытие в сторону
• 2 гайки уплотняющего кольца троса переключателя передач на теплоизоляционной перегородке
• трос переключателя передач путем втягивания его в салон.

Подсказка: Закрепите трос, используя ленту в конце моторного отсека на тросе переключателя передач, перед вытягиванием его, чтобы облегчить установку заново. С чьей-либо помощью правильно проложите трос переключателя передач в моторном отсеке.

Подготовка к установке

Прикрепите трос лентой к новому тросу переключателя передач.

Осторожно: Будьте особенно осторожны при установке тросов селектора передач, чтобы не допустить перегибов и изломов, особенно возле концов тросов селектора передач между внутренним тросом и наружным корпусом.

Подсказка: С чьей-либо помощью правильно проложите трос переключателя передач в моторном отсеке.

Установка троса переключателя передач изнутри салона

Проложите трос переключателя передач под блоком обогревателя с левой стороны, вниз по направлению к отверстию.

Осторожно: Будьте очень осторожны при проведении резинового гофрированного чехла троса переключателя передач сквозь отверстие в теплоизоляционной перегородке, чтобы не повредить трос.

Немного пропустите трос переключателя передач через отверстие.

Подсказка: С чьей-либо помощью правильно проложите трос переключателя передач в моторном отсеке.

Установите проходную втулку на стойки.

Установите:

• гайки. Затяните
• воздуховоды
• стойку и винты. Затяните.

Подача троса переключателя передач изнутри

Потяните за трос, подавая трос переключателя передач изнутри.Трос переключателя передач должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.Закрепите трос переключателя передач в зажимах на лонжероне.

Установка троса переключателя передач на переключателе передач

Установите:

• трос селектора на переключателе передач, зафиксируйте с помощью стопорного кольца
• трос переключателя передач на конце узла переключателя передач.

Установите заново ограничитель рычага переключателя передач. См. Узел рычага переключателя передач, Geartronic, замена.

Установка троса переключателя передач на коробке передач

Установите:

• трос селектора передач на кронштейн, нажав назад втулку фиксатора вокруг троса селектора передач и вставив трос в нижнюю часть кронштейна.
• трос переключателя передач на рычаг. Вдавите шаровой шарнир для троса переключателя передач на место на оси дроссельной заслонки.

Примечание: После того, как трос переключателя передач был заменен, его необходимо отрегулировать согласно .

Установка корпуса воздухоочистителя

Установите:

• корпус воздухоочистителя (ACL)
• разъем (3) датчика массового расхода воздуха (MAF)
• зажим воздушного шланга (2)
• винты (1) впускного коллектора.
