Тросы переключателя передач, замена (B6294T)

Снятие корпуса воздухоочистителя

Выверните винты (1) впускного коллектора.Отсоедините зажим воздушного шланга (2).Снимите разъем (3) с датчика массового расхода воздуха.Снимите корпус воздухоочистителя с его креплений. Потяните строго вверх.

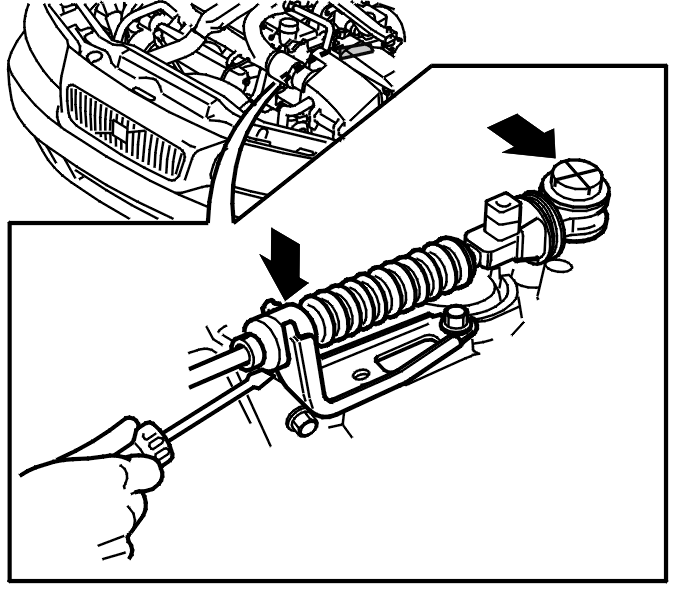

Снятие троса переключателя передач и шарового шарнира

Снимите трос переключателя передач с кронштейна на коробке передач, нажав стопорный зажим в отверстии под тросом переключателя передач. Используйте монтировку🔧 BRYTGAFFEL, чтобы отсоединить шаровой шарнир троса переключателя передач от рычага.

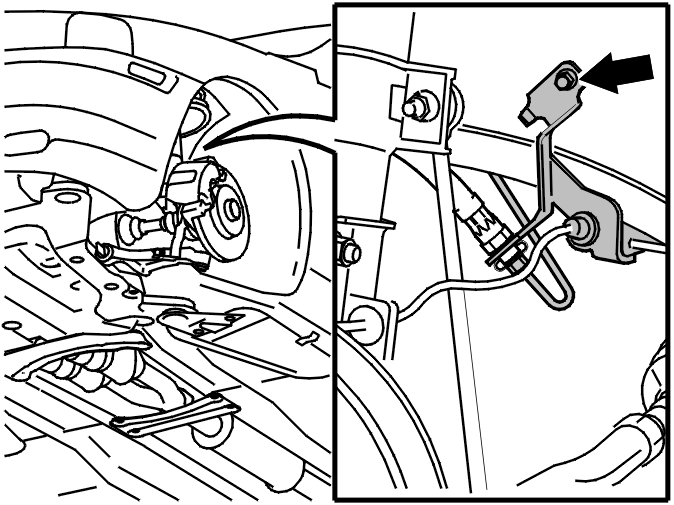

Снятие левого переднего колеса

Снимите левое переднее колесо. Раздвиньте зажимы. Выньте трос переключателя передач из зажимов на лонжероне.Снимите крепление тормозного шланга и тормозной трубки.

Снятие боковых панелей

Снимите боковые панели с центральной консоли.Снимите центральную консоль. См.Центральная консоль, замена.

Снятие троса переключателя передач

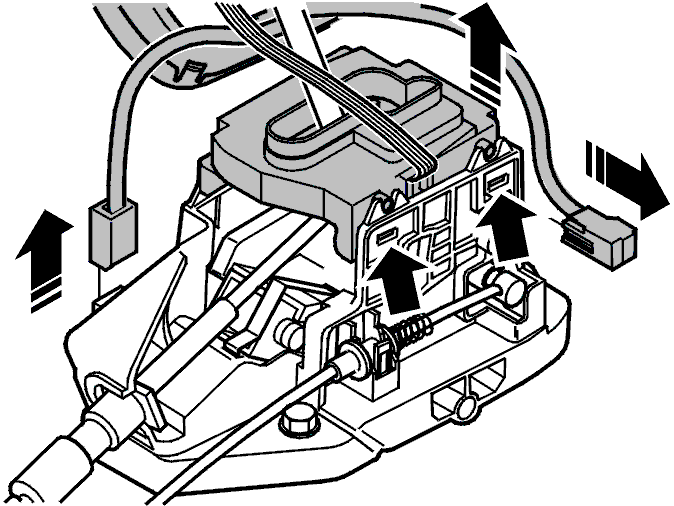

Отсоедините ограничитель рычага переключателя передач. См.Узел рычага переключателя передач, Geartronic, замена.

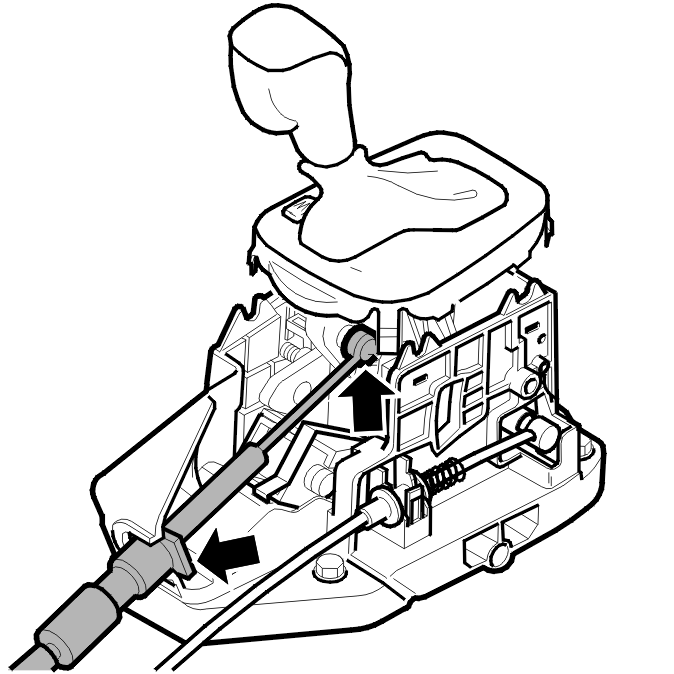

Снимите:

• защелку троса переключателя передач на переключателе передач.

• трос коробки передач с носовой части узла переключателя передач. Нажмите на защелки. Используйте отвертку
• трос переключателя передач.

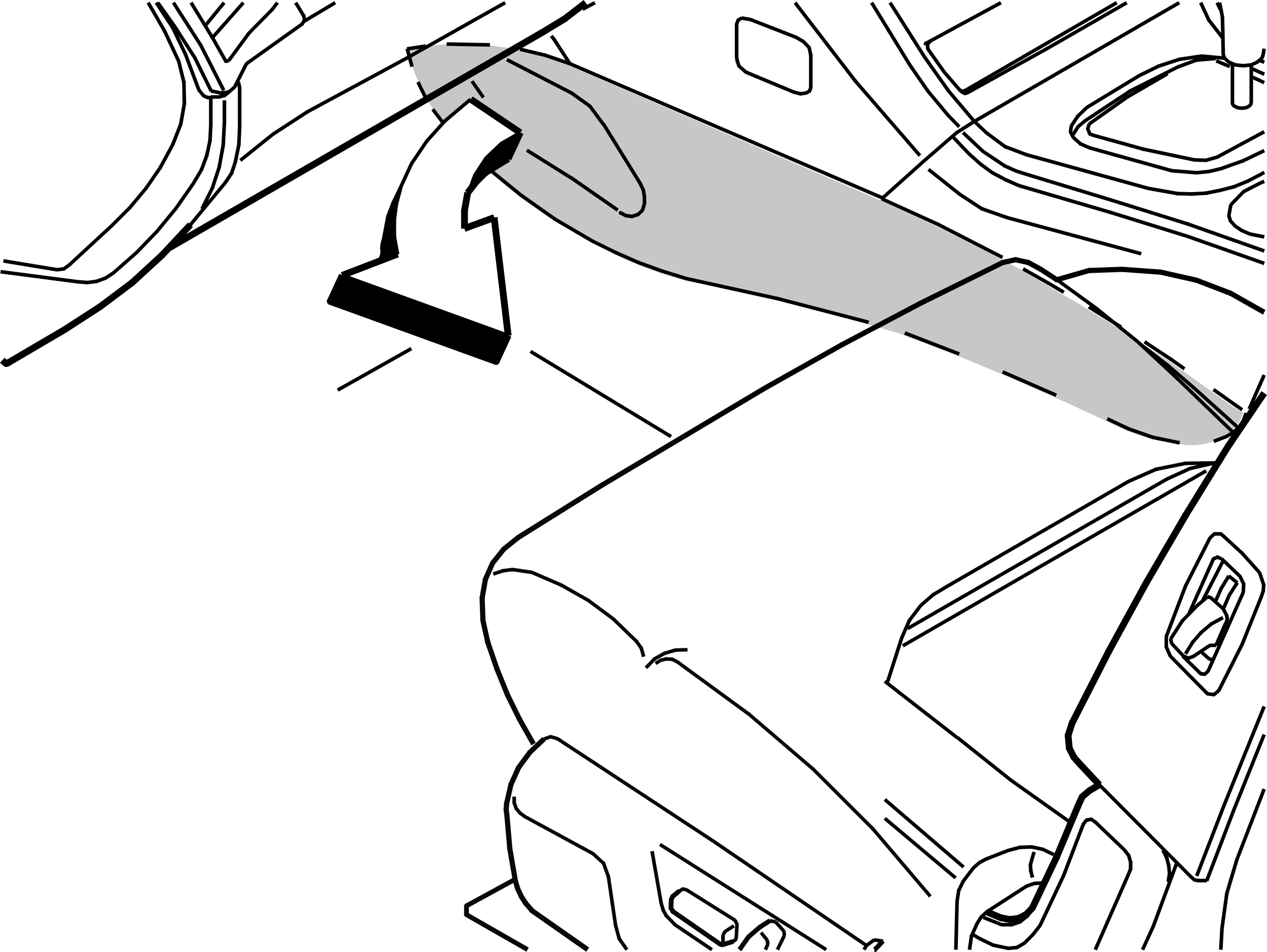

Снятие троса переключателя передач у теплоизоляционной перегородки

Снимите:

• 2 воздуховода
• 4 винта стойки в приборной панели. Сдвиньте ковровое покрытие в сторону
• 2 гайки уплотняющего кольца троса переключателя передач на теплоизоляционной перегородке
• трос переключателя передач путем втягивания его в салон.

Подсказка: Закрепите трос, используя ленту в конце моторного отсека на тросе переключателя передач, перед вытягиванием его, чтобы облегчить установку заново. С чьей-либо помощью правильно проложите трос переключателя передач в моторном отсеке.

Подготовка к установке

Прикрепите трос лентой к новому тросу переключателя передач.

Примечание: При установке троса переключателя передач:строго следите за тем, чтобы на тросе переключателя передач не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: С чьей-либо помощью правильно проложите трос переключателя передач в моторном отсеке.

Установка троса переключателя передач изнутри салона

Проложите трос переключателя передач под блоком обогревателя с левой стороны, вниз по направлению к отверстию.

Примечание: Будьте очень осторожны при проведении резинового гофрированного чехла троса переключателя передач сквозь отверстие в теплоизоляционной перегородке, чтобы не повредить трос.

Немного пропустите трос переключателя передач через отверстие.

Подсказка: С чьей-либо помощью правильно проложите трос переключателя передач в моторном отсеке.

Установите резиновую втулку на болты
Установите:

• гайки. Затяните
• воздуховоды
• стойку и винты. Затяните.

Подача троса переключателя передач изнутри

Потяните за трос, подавая трос переключателя передач изнутри.Трос переключателя передач должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.Закрепите трос переключателя передач в зажимах на лонжероне.

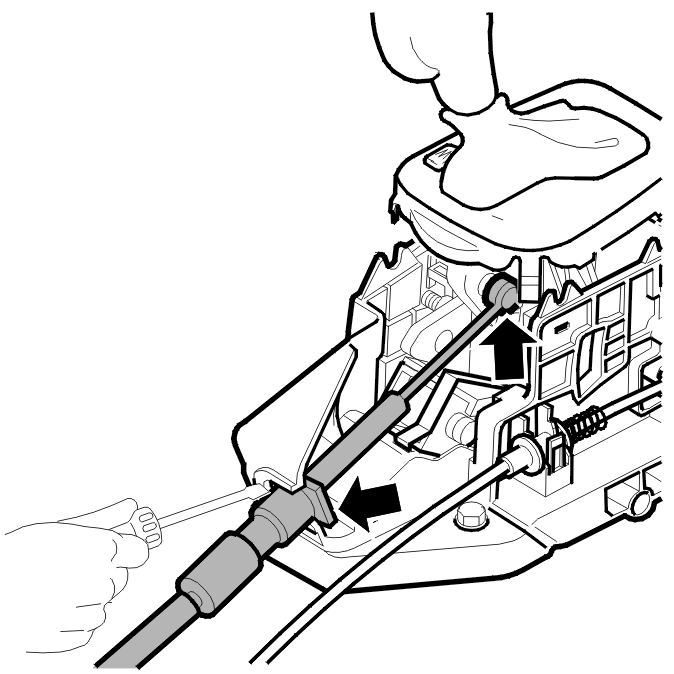

Установка троса переключателя передач на переключателе передач

Установите:

• трос переключателя передач на переключателе передач. Закрепите трос при помощи защелки
• трос переключателя передач на конце узла переключателя передач.

Установите заново ограничитель рычага переключателя передач. См.Узел рычага переключателя передач, Geartronic, замена.

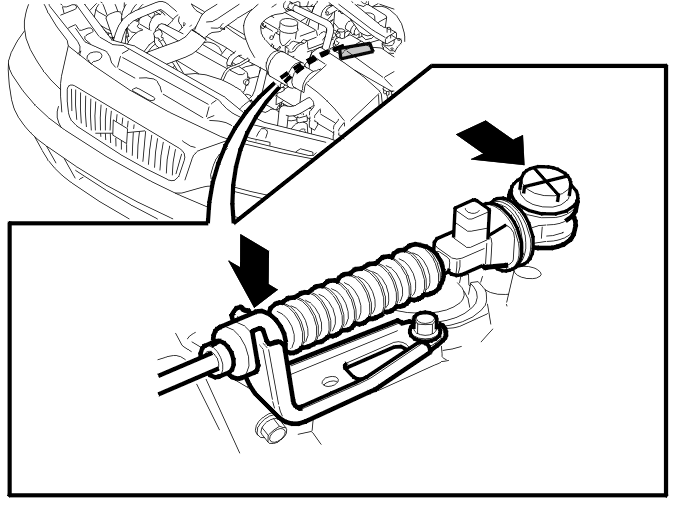

Установка троса переключателя передач на коробке передач

Установите:

• трос переключателя передач в кронштейне. Прижмите так, чтобы он зафиксировался
• трос переключателя передач на рычаг. Вдавите шаровой шарнир для троса переключателя передач на место на оси дроссельной заслонки.

Примечание: После того, как трос переключателя передач был заменен, его необходимо отрегулировать. См.Трос переключателя передач, регулировка.
