Трос стояночного тормоза, спереди, замена (2005, 2006)

Подготовительные работы

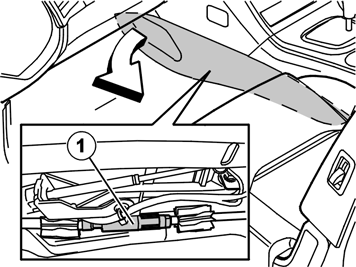

Если автомобиль имеет ручную регулировку (1), перенастройте стояночный тормоз согласно:Стояночный тормоз, регулировка.Если в автомобиле имеется саморегулирующийся стояночный тормоз. Соберите заново и заблокируйте блок саморегулировки стояночного тормоза согласно:Саморегулировка стояночного тормоза, перенастройка.

Внимание: Если автомобиль оборудован более ранним вариантом саморегулирующегося стояночного тормоза, переходите к предыдущему методу. См.:Трос стояночного тормоза, спереди, замена.

Если автомобиль оборудован более поздним вариантом ручной регулировки стояночного тормоза, продолжайте согласно этому методу.

Снятие центральной консоли

Снимите центральную консоль, см.: Центральная консоль, замена.

Снятие троса тормоза в центральной консоли

Снимите:

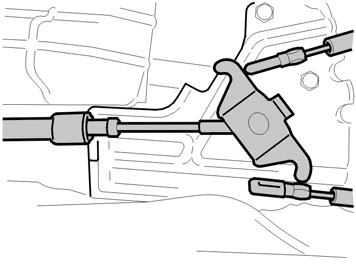

• задние тросы с распределительной коробки
• зажимы оболочки троса при помощи плоскогубцев с длинными губками. Поднимите трос с кронштейна.

Снятие звукоизоляционной панели

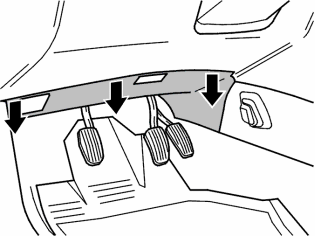

• 2 винта
• звукоизолирующую обшивку.

Снятие кронштейна OBDII

Выверните 2 винта. Оставьте кронштейн висеть на проводке.

Снятие Центрального электронного модуля (CEM)

Снимите Центральный электронный модуль (СЕМ). Центральный электронный модуль (СЕМ), замена

Снятие педали стояночного тормоза

Снимите:

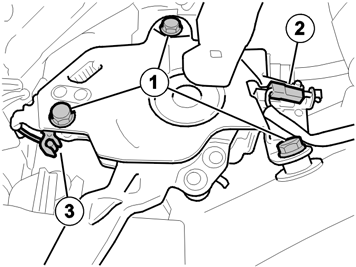

• педаль (1) с кузова. Ослабьте 3 винта и вытяните с поворотом педаль по диагонали в направлении назад и внутрь. Снимите педаль
• проводку (2) выключателя педали
• трос выключения (3) педали.

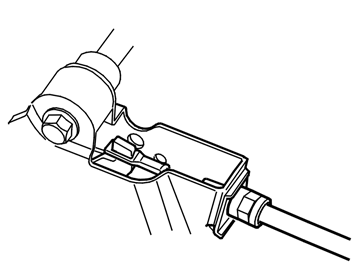

Снятие троса педали стояночного тормоза

Снимите:

• трос со шкива троса в педали
• стопорный зажим
• наружную оболочку троса с педали при помощи круглогубцев.

Установка переднего троса тормоза

Втяните трос в центр туннеля за пределы изоляции.

Примечание: Трос педали стояночного тормоза следует устанавливать перед распределительной коробкой на туннеле.

Установка педали акселератора

• нижний винт педали акселератора
• затяните 3 винта M6 педали акселератора. Трос должен быть под крепежной пластиной педали акселератора, с тем чтобы 2 куска ленты на тросе были закрыты креплением.

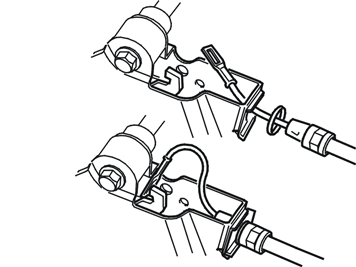

Установка троса педали стояночного тормоза

Применимо к автомобилям с педалями с номером 30714010 или выше:

Осторожно: В качестве проставки можно использовать только стальную шайбу, за счет чего предотвращается чрезмерный износ первичного троса.

Вдавите трос на место в педали.Закрепите трос при помощи стопорного зажима.Нанесите низкотемпературную смазку номер 1161427-8 на концевой элемент троса.Установите концевой элемент троса в шкиве троса в педали.

Установка троса тормоза в центральной консоли

Установите:

• наружную оболочку троса в консоли
• распределительную коробку переднего троса тормоза в двух задних тросах тормоза.

Установка педали стояночного тормоза

Установите:

• трос выключения педали
• проводку выключателя перед тем, как педаль будет повернута
• педаль стояночного тормоза при помощи 3 винтов M8.

Установка блока реле в салоне

Установите блок реле на кронштейнеНажмите на блок реле вперед так, чтобы защелки вошли в кронштейн и щелкнули

Установка кронштейна OBDII

Установите:

• кронштейн OBDII
• 2 винта.

Установка звукоизоляционной панели

Установите:

• Звукоизоляционную панель
• 2 винта.

Отрегулируйте стояночный тормоз. См.: Стояночный тормоз, регулировка.

Примечание: Крепко задействуйте стояночный тормоз на 10 минут.

Дополнительная регулировка стояночного тормоза

Если необходимо, произведите дополнительную регулировку стояночного тормоза.
