Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Примечание: Автомобили ранней версии, с тросом, имеющим автоматическую регулировку стояночного тормоза - перестройка должна выполняться согласно:
ИНФОРМАЦИЯ/ БЮЛЛЕТЕНИ/Стояночный тормоз, перевод на ручную регулировку
VCC-156045-1
Относится только к году выпуска 2003, XC90
Снятие
Снятие звукоизоляционных панелей
Подсказка: Звукоизоляционная панель установлена в пазах на блоке педалей.
Ослабьте 2 винта.Потяните звукоизоляционную панель прямо вниз у приборной панели. Затем потяните звукоизоляционную панель назад. Выньте звукоизоляционную панель.
Снятие кронштейна OBDII
Выверните 2 винта.Оставьте кронштейн висеть на проводке
Снятие блока реле
Вставьте отвертку между кронштейном и блоком реле. Поверните отвертку так, чтобы кронштейн открылся. Одновременно вытяните блок реле из кронштейна по направлению к нижней части приборной панели. Снимите блок реле с кронштейна. Потяните блок реле вниз под приборной панелью.
Снятие педали стояночного тормоза
Снимите:
- педаль (1) с кузова, 3 винта и потяните/поверните ее диагонально назад/внутрь
- проводку (2) выключателя педали
- трос выключения (3) педали.
Перенастройте стояночный тормоз на нулевое положение

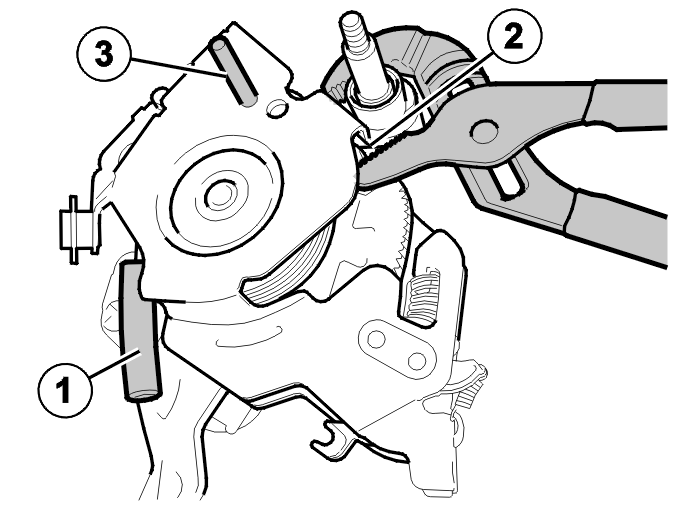

Установите шланг с внутренним диаметром 5 мм на конце фрикционной пружины (1).Откройте фрикционную пружину, так чтобы первичный трос передвигался свободно. Используйте трубный ключ, чтобы сдвинуть назад крепление (2) первичного троса.Вставьте стопорный штифт толщиной 6,5 мм в отверстие в педали (3) (он должен пройти сквозь кронштейн, шкив троса, педаль и другой кронштейн).
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Перенастройка стояночного тормоза
Вдавите крепление первичного троса (2) назад на место.Снимите стопорный штифт (3). Перенастройте крепление первичного троса в рабочее положение.Снимите шланг с фрикционной пружины (1).
Установка педали стояночного тормоза
Установите:
- трос отсоединения педали
- кабели выключателя перед тем, как педаль будет повернута
- педаль стояночного тормоза, 3 винта (M8).
Завершение
Проверьте функционирование стояночного тормоза.Нажмите и отпустите педаль 5 раз.
Примечание: Только при замене.
Нажмите педаль вниз, так чтобы зажим щелкнул
Установка блока реле в салоне
Установите блок реле на кронштейне.Нажмите на блок реле вперед, чтобы защелка вошла в кронштейн и послышался щелчок. Установите звукоизоляционную панель при помощи 2 винтов.
Установка кронштейна OBDII и звукоизоляционной панели
Установите:
- кронштейн OBDII при помощи 2 винтов
- звукоизоляционную панель при помощи 2 винтов.
