Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007–2011A |
| C70 (06-) | B5244S4 | 2006–2010 |
| C70 (06-) | B5244S5 | 2006–2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2006 |
| S40 (04-) | D4204T | 2005–2007 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2006 |
| V50 | D4204T | 2005–2007 |
Специальные инструменты
- 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие левой подушки двигателя
Снимите левую подушку двигателя. См.: Motorkudde vänster Подушка двигателя, левая.
Снятие
Снятие тросов переключателя передач с коробки передач
Немного опустите двигатель/коробку передач.

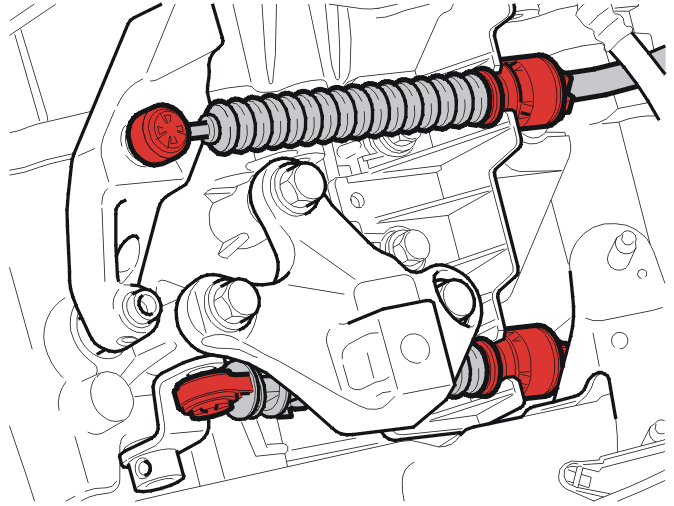

Снимите:
- шаровые шарниры. Используйте 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
- втулки тросов переключателя передач с кронштейна троса коробки передач.
Снятие компонентов туннеля трансмиссии

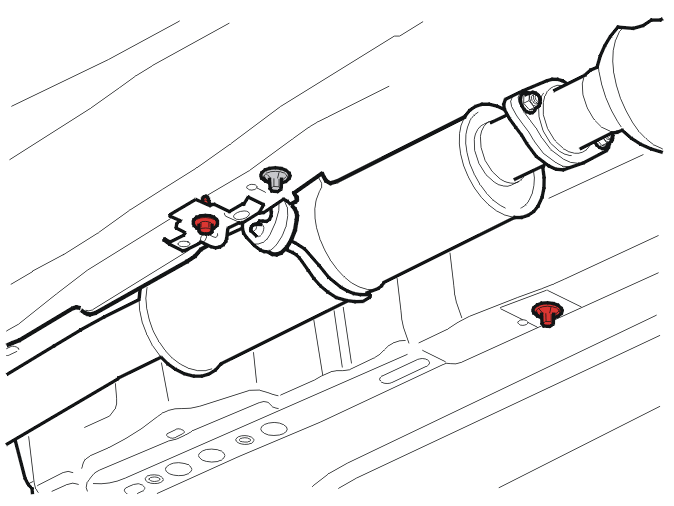

Снимите:
- 4 пластмассовых гайки
- крепление глушителя
- гайку позади катализатора.

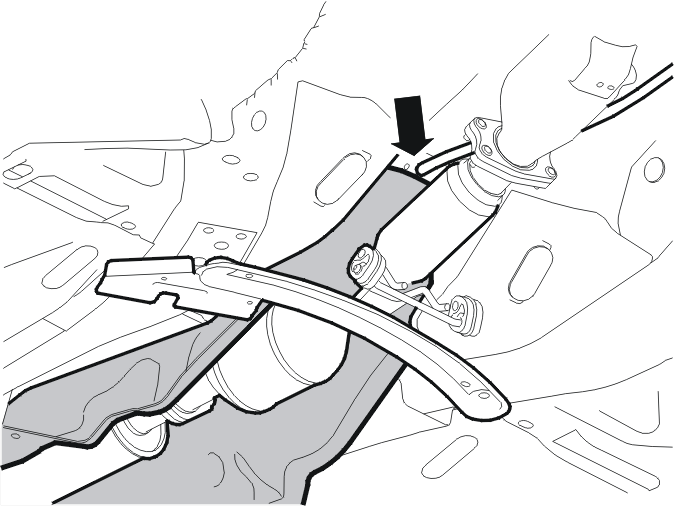

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.
Сдвиньте тепловой экран назад. Это позволит видеть вход для тросов переключателя передач в салон.

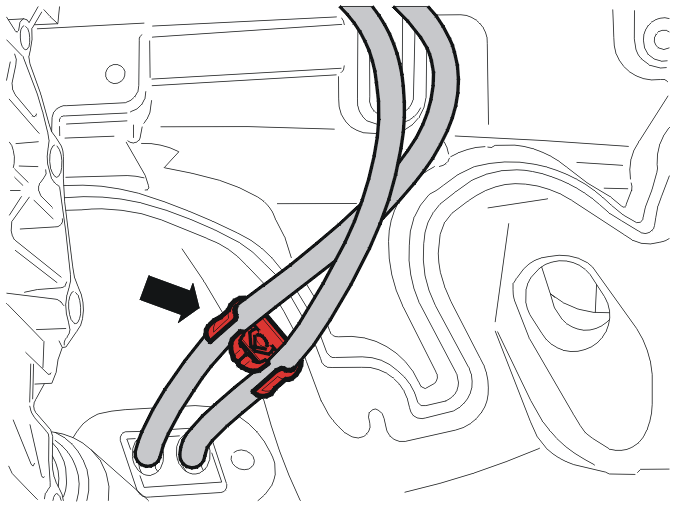

Снимите тросы переключателя передач с зажима в туннеле трансмиссии.
Снятие тросов переключателя передач с узла переключателя передач
Снимите тросы с узла переключателя передач. См.: Växelspakställ.
Снятие кабельного ввода
Отверните ковровое покрытие с обеих сторон центральной консоли. Ввод для тросов переключателя передач находится в полу перед блоком обогревателя.
Подсказка: Изоляционная панель может быть изношена на вводе троса переключателя передач. Выньте изоляционную панель “двумя частями”, отдельно верхнюю и нижнюю.
Снимите звукоизоляционную панель.
Подсказка: Используйте накидной гаечный ключ с функцией блокировки.
Снимите 2 гайки ввода троса переключателя передач с обеих сторон центральной консоли. Отцепите ввод от болтов в полу.
Снятие тросов переключателя передач
Снимите тросы переключателя передач.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Осторожно: При установке тросов обратите внимание на то, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.
Установка тросов переключателя передач
Проведите тросы в нужном положении через пол, вверх к коробке передач.
Установка кабельного ввода
Установите две гайки M6 для ввода рычага переключателя передач. Затяните.
Примечание: Если звукоизоляционная панель треснула, скрепите ее лентой. Убедитесь, что части расположены правильно.
Установите:
- звукоизоляционную панель
- ковровое покрытие пола.
Установка тросов переключателя передач в узле переключателя передач
Установите тросы переключателя передач в узле переключателя передач. См.: Växelspakställ.
Установка компонентов в туннеле трансмиссии

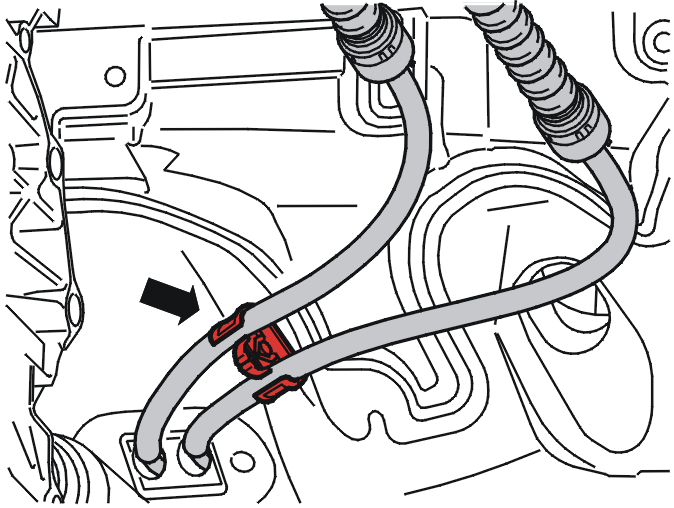

Примечание: Затяните тросы, как показано на иллюстрации.
Установите тросы переключателя передач в зажиме в туннеле трансмиссии.
Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.
Установите:
- тепловой экран
- 4 пластмассовых гайки
- крепление глушителя
- гайку позади катализатора.
Установка правого троса переключателя передач в коробке передач
Установите правый трос переключателя передач в кронштейне. Вдавите шаровой шарнир на место.
Установка левого троса переключателя передач в коробке передач
Установите левый трос переключателя передач. См.: Växelvajer, justering.
Завершение
Установка левой подушки двигателя
Установите левую подушку двигателя. См.: Motorkudde vänster Подушка двигателя, левая.
